DTC500 Centro de mecanizado de fresado CNC vertical Centro de perforación vertical de alta precisión

DTC500 Centro de mecanizado de fresado CNC vertical Centro de perforación vertical de alta precisión

Centro de mecanizado de fresado CNC 20000mm/min

Centro de mecanizado vertical DTC500

Centro de perforación y extracción vertical

Lugar de origen:

China.

Nombre de la marca:

SMTCL/SYMG

Certificación:

ISO certification

Número de modelo:

DTC500

Contacta con nosotros
Solicitar una cita
Detalles del producto
Forma cónica del eje::
NT1capacidad
Tipo de vehículo::
Válvulas de acoplamiento
Sistema de control del CNC::
Fanuc Siemens Syntec KND GSK
Velocidad máxima.:
Se aplicarán las siguientes medidas:
Poder del motor del eje (kilovatio)::
3.7 y 5.5
Capacidad de la revista de la herramienta::
21
Nombre de la marca::
SYMG, SMTCL
Viaje en el eje X:
500 mm
Viaje del eje de Y:
Cuatrocientos milímetros
Viajes en el eje Z:
300 mm
Dimensiones de la mesa de trabajo:
Cubierta de la siguiente forma:
carga máxima permitida:
250 KG
Condiciones de pago y envío
Cantidad de orden mínima
1 SET
Precio
Negociable
Detalles de empaquetado
El caso de madera, tronco de la lata, el otro embalaje marinero
Tiempo de entrega
45 a 60 días
Condiciones de pago
L/C,T/T,Western Union
Capacidad de la fuente
50 sistemas por mes
Descripción del producto

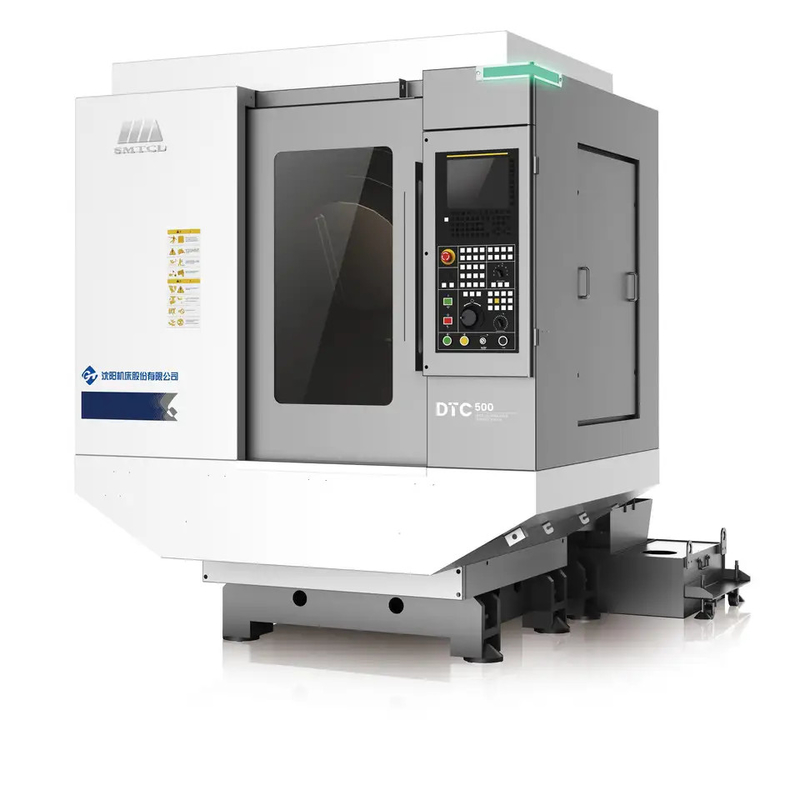

DTC500 Centro de mecanizado de fresado CNC vertical Centro de perforación vertical de alta precisión 0

DTC500 Centro de perforación y mecanizado de alta velocidad
DTC500 centro de perforación y aprovechamiento de alta velocidad continúa la tecnología general Shenyang máquina herramienta diez mil productos de perforación y aprovechamiento de fabricación y experiencia de uso,utiliza la teoría del análisis de elementos finitos y el enfoque de diseño avanzado de la máquina herramienta para optimizar la estructura del cuerpo, y realiza la combinación perfecta de alta respuesta dinámica y alta resistencia a las vibraciones de la máquina herramienta.DTC500 centro de perforación y aprovechamiento de alta velocidad está orientado a varios segmentos pequeños de la línea, múltiples esquinas, etc. condiciones de mecanizado complejas, proporciona soluciones de mecanizado de alta velocidad, alta precisión y alta estabilidad.
Características a simple vista

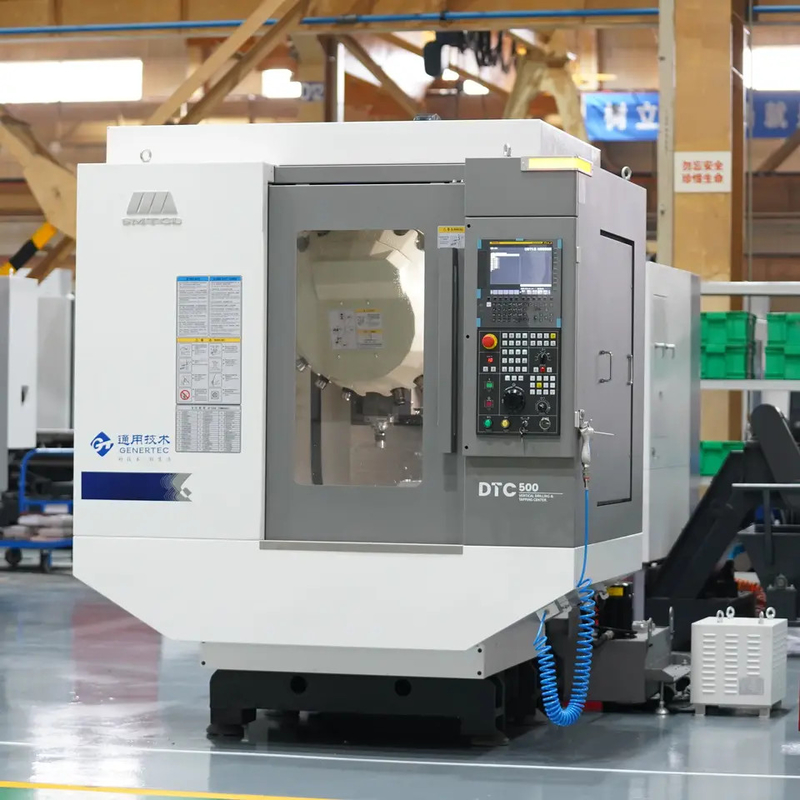

DTC500 Centro de mecanizado de fresado CNC vertical Centro de perforación vertical de alta precisión 1
1.El lecho con seis pies de tierra, centro de gravedad bajo y gran envergadura mejora el anti-vibración en el rendimiento de la máquina herramienta en
una forma completa.
DTC500 Centro de mecanizado de fresado CNC vertical Centro de perforación vertical de alta precisión 2
2.La parte inferior es más estable, y la costilla interna tiene una mayor resistencia a la torsión y másprocesamiento estable.
DTC500 Centro de mecanizado de fresado CNC vertical Centro de perforación vertical de alta precisión 3
3.El diseño térmicamente simétrico izquierdo y derecho adopta la estructura de las costillas en ambos lados y el refuerzo cruzado interior para compensar
deformación térmica y mejora la estabilidad de mecanizado de la máquina herramienta.
DTC500 Centro de mecanizado de fresado CNC vertical Centro de perforación vertical de alta precisión 4
4.Esta función garantiza que la precisión de mecanizado real de los productos de perforación y extracción se pueda controlar de forma estable dentro de 0,015 mm durante el proceso de mecanizado.
DTC500 Centro de mecanizado de fresado CNC vertical Centro de perforación vertical de alta precisión 5
5.Los tres ejes forman una estructura de laberinto a través de deflectores y protectores que pueden evitar eficazmente la entrada de desechos de mecanizado y fluido de corte,y mejorar eficazmente la vida útil de la máquina herramienta.
DTC500 Centro de mecanizado de fresado CNC vertical Centro de perforación vertical de alta precisión 6
6.Esta función puede resolver eficazmente el problema de la caída de la herramienta o el deterioro repentino de la precisión de mecanizado causada por el soporte de herramientas sucio.
Las especificaciones del producto

Principales especificaciones técnicas

Principales parámetros técnicos
Nombre
Unidad
Especificaciones
Mesa de trabajo
Dimensiones de la mesa de trabajo
En el caso de los
El valor de las emisiones de CO2 650 × 400
carga máxima permitida
En kg
250
Tamaños de las ranuras en T
mm × piezas
14×3
Rango de procesamiento
Máximo desplazamiento de la mesa de trabajo X

En el caso de los
500
Máximo desplazamiento de la diapositiva Y

En el caso de los
400
Máximo movimiento del husillo Z
En el caso de los
300
Distancia entre la cara del extremo del husillo y la mesa de trabajo

- ¿Qué quieres decir?
En el caso de los
460
- ¿Qué es eso?
En el caso de los
160
Distancia desde el centro del husillo hasta el carril de guía

En el caso de los
445
El eje
Agujero del tajo (7:24)

NT1capacidad
Velocidad máxima
r/min
20000
Torque de salida nominal (S1/S2)
N.m.
11.8/17.5
Potencia del motor del husillo (S1/S2)
En kW
3.7 y 5.5
Herramienta
modelo de bastón de herramienta

MT3 BT1
Alimentos para animales
Se mueve rápido.
Eje X
el número de unidades
48
Eje Y

48
Eje Z

48
Potencia del motor de accionamiento de tres ejes ((X/Y/Z)
En kW
2.5 / 2.5 / 2.7
Torque del motor de accionamiento de tres ejes ((X/Y/Z)

Nm
8/8/12
Velocidad de alimentación
Se aplican las siguientes medidas:
30000
Revista de herramientas
Formulario de la revista de herramientas

Revista de herramientas de servo de la torreta

Seleccionar el método de herramienta

Selección de herramientas cercanas en dos direcciones

Capacidad del cargador de herramientas
Barras
21
Max. longitud de la herramienta
En el caso de los
250
Peso máximo de la herramienta
En kg
3
Diámetro máximo de la cabeza de la herramienta
Herramienta completa
En el caso de los
Frm 65
Herramienta vacía adyacente
En el caso de los
F100
Tiempo de cambio de herramienta (herramienta a herramienta)
el
1.6
Peso de la máquina herramienta
En kg
2800
Capacidad eléctrica total

KVA
18
Dimensión del contorno (LXWXH)

En el caso de los
2300 × 1800 × 2400

Precisión de la máquina herramienta

La precisión de posicionamiento de esta máquina herramienta cumple con la norma nacional de la República Popular China GB/T18400.4-2010 "Normas de aceptación para la precisión de posicionamiento de las máquinas herramientas".
Objetos de inspección
Normas de fábrica
Precisión de procesamiento
IT6
Precisión de posicionamiento
Eje X (mm)
0.006
Eje Y (mm)
0.006
Eje Z ((mm)
0.006
Precisión de posicionamiento repetida

Eje X (mm)
0.004
Eje Y (mm)
0.004
Eje Z ((mm)
0.004
- No, no es así.
Nombre
Modelo o especificación
Cuánto tiempo
Marca del producto
En el caso de la
1.
Sistema CNC
El número de unidades de producción será el número de unidades de producción.
1
FANUC

2.
El mortero principal
AII2/20000-B
1
FANUC

3.
Servomotor de eje X
Se aplicará el método de cálculo de las emisiones.
1
FANUC

4.
Servomotor del eje Y
Se aplicará el método de cálculo de las emisiones.
1
FANUC

5.
Servomotor del eje Z
el número de unidades de producción el número de unidades de producción
1
FANUC

6.
Parafusos de plomo del eje X
Parafusos de bolas,φ28×12,C3
1
Japón THK

7.
Parafusos de plomo en el eje Y
Parafusos de bolas,φ28×12,C3
1
Japón THK

8.
Parafusos de plomo del eje Z
Parafusos de bolas,φ32×12,C3
1
Japón THK

9.
Las demás partes del equipo
20 × 47 × 15 / 25 × 62 × 15 2
4/4
Japón NTN

10.
Revista de herramientas
21 posiciones de herramientas, cargador de herramientas de la torreta

1
Okada, Taiwán

11.
Sistema de lubricación

1
Sheng Xiang. ¿ Qué quieres decir?

12.
Contenedor de agua

1
Herramienta de Shenyang

13.
Parte neumática

1
¿ Qué haces?

14.
Interruptor de alimentación principal

1
Corea del Sur

15.
el contactor principal

¿Qué quieres decir?
Corea del Sur

De acuerdo con el ciclo de suministro, el fabricante tiene derecho a cambiar las piezas compradas de la misma calidad sin afectar a la
el rendimiento de la máquina herramienta.
 Caso de tratamiento

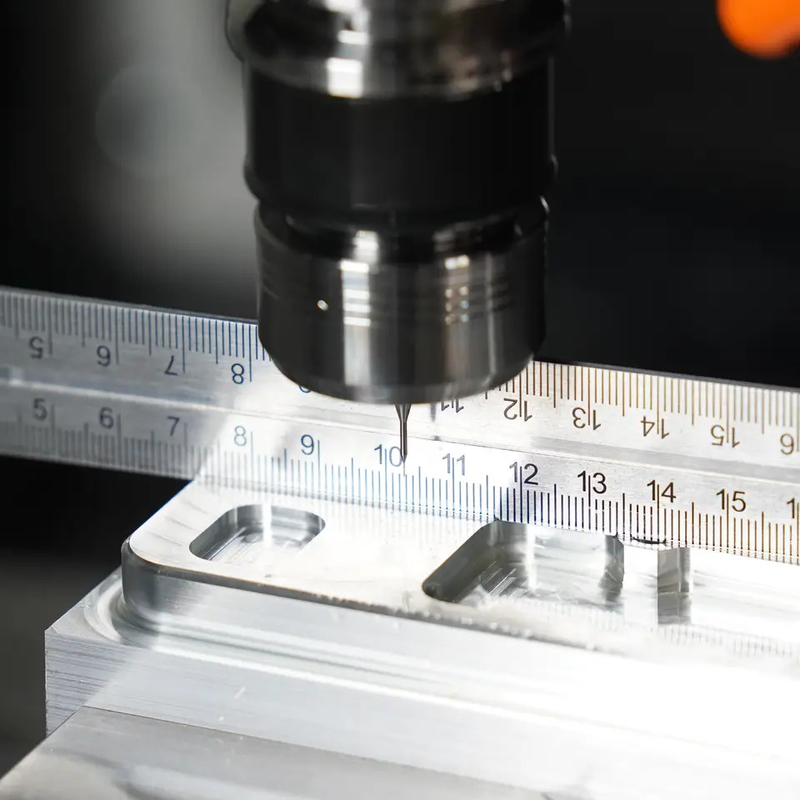

DTC500 Centro de mecanizado de fresado CNC vertical Centro de perforación vertical de alta precisión 7
