Centros de torneado de metal CNC de cama inclinada HTC63n Máquina de fresado de torno horizontal de trabajo pesado
Nombre de la Marca:
SMTCL
Número de modelo:
HTC63n
Lugar de origen:
China.
Certificación:
CE ISO certification
Cantidad mínima de pedido:
1
Capacidad de suministro:
50 sistemas por mes
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | HTC63n |
|---|---|---|---|
| Sistema de control CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| Palabra clave: | centro de torneado | Aplicación: | Trabajo de metales de usos múltiples |
| Oscilación máximo sobre cama: | Se aplicará el procedimiento de ensayo de la norma de calidad. | Oscilación máximo sobre el carro: | Φ630 |
| Diámetro máximo de corte (disco/eje): | Se aplicará el procedimiento siguiente: | máx. longitud de corte: | Las empresas de seguros de vida y seguros de vida |
| Diámetro de diámetro interior de eje: | Se aplicará el método de cálculo de las emisiones. | ||
| Resaltar |
Centro de torneado del CNC de la cama inclinada,Centro de torneado de metal CNC de 3 ejes,Máquina de fresado de torno horizontal de trabajo pesado |
||
Descripción del producto
Descripción del producto:
Centro de torneado de metales CNC de bancada inclinada HTC63n Torno horizontal de alta resistencia y fresadora
Serie HTC63nm/nyLos tornos CNC se utilizan principalmente para cortar la superficie cilíndrica interna y externa de piezas de eje o piezas de disco, la superficie cónica interna y externa de cualquier ángulo de cono, la superficie interna y externa rotativa compleja y el cilindro, la rosca cónica, etc., que se pueden utilizar para ranurado, taladrado, escariado, mandrinado y perforación.
Características del producto:

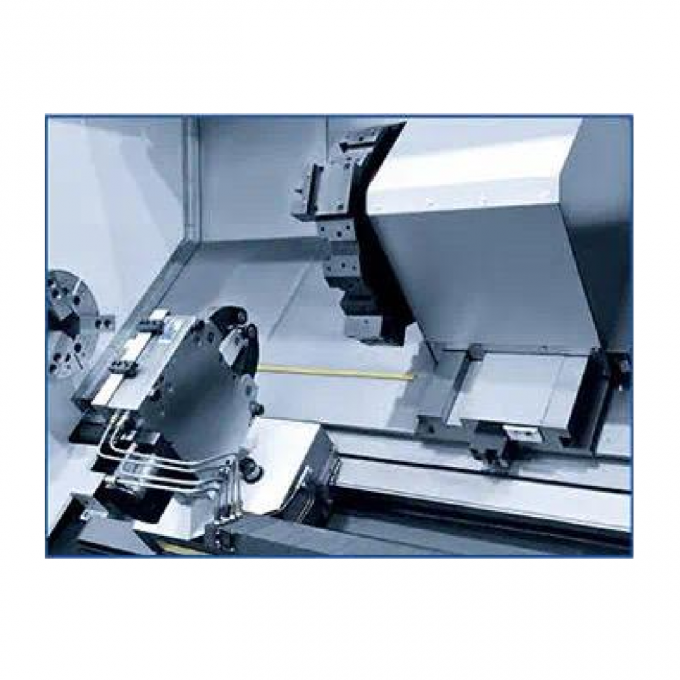

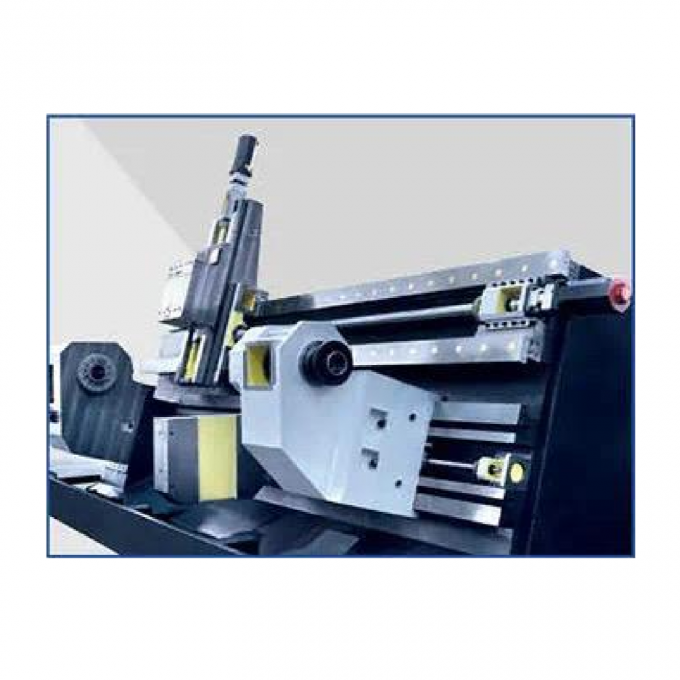

A: Alta rigidez
Adopta una bancada inclinada integral de alta rigidez de 45° y 75°, y todas las fundiciones están optimizadas mediante elementos finitos
método, que elimina eficazmente la vibración durante el funcionamiento y el corte de la máquina, mejora la fiabilidad y es fácil de
mantener, lo que permite a los clientes obtener una calidad de procesamiento duradera y estable.
método, que elimina eficazmente la vibración durante el funcionamiento y el corte de la máquina, mejora la fiabilidad y es fácil de
mantener, lo que permite a los clientes obtener una calidad de procesamiento duradera y estable.
B: Alta precisión
Todas las piezas de la máquina herramienta adoptan piezas de rectificado de precisión de fabricantes conocidos en el país y en el extranjero. El diseño estructural avanzado y las medidas de proceso perfectas hacen que la disposición general sea compacta, armoniosa y de buena rigidez, lo que garantiza que la máquina herramienta tenga una alta precisión de mecanizado y una retención de precisión a largo plazo.
C: Agradable
Máquina herramienta de bancada inclinada general opcional de 75°, equipada con un bastidor central vertical y horizontal, el centro del husillo está más cerca del operador, lo que es conveniente para cargar y descargar piezas de trabajo y eliminar virutas.
D: Rica configuración
La máquina se puede configurar con varios módulos para satisfacer las diferentes necesidades de los clientes. Algunos modelos pueden estar equipados con una torreta de herramientas eléctricas para convertirse en el centro de torneado, con una configuración rica y un alto rendimiento de costos.
Parámetros del producto:
|
Artículo
|
UNIDAD
|
Serie HTC63nm
|
Serie HTC63ny
|
|
Máx. oscilación sobre la bancada
|
mm
|
Φ850/Φ850/Φ850/Φ820
|
Φ1000/Φ1000/Φ970/Φ950
|
|
Máx. oscilación sobre el carro
|
mm
|
Φ630
|
Φ630
|
|
Máx. diámetro de corte (disco/eje)
|
mm
|
Φ750/Φ630
|
Φ630
|
|
Máx. longitud de corte
|
mm
|
1000/1500/2000/3000
|
1400/1900/2900/3900
|
|
Diámetro del orificio del husillo
|
mm
|
Φ100
|
Φ130
|
|
Forma de la nariz del husillo
|
|
A2-11
|
A2-11
|
|
Máx. diámetro a través de la barra
|
mm
|
Φ85 (con mandril hidráulico hueco)
|
Φ115 (con mandril hidráulico hueco)
|
|
Potencia del motor principal (continuo / 30min)
|
kw
|
22/30
|
30/37
|
|
Rango de velocidad del husillo / Máx. par de salida
|
r/min
|
(Mecánico 2 pasos) 20~2000 / 950
|
(Mecánico 2 pasos) 20~1200 / 2450
|
|
Diámetro del mandril
|
pulgadas
|
15”
|
15"
|
|
Máx. recorrido del eje X
|
mm
|
410
|
410
|
|
Máx. recorrido del eje Z
|
mm
|
1050/1550/2050/3050
|
1550/2050/3050/4050
|
|
Velocidad rápida (eje X)
|
m/min
|
12/15;12/15;12/12;12/12
|
12/15;12/12;12/12;12/12
|
|
Velocidad rápida (eje Z)
|
m/min
|
|
10
|
|

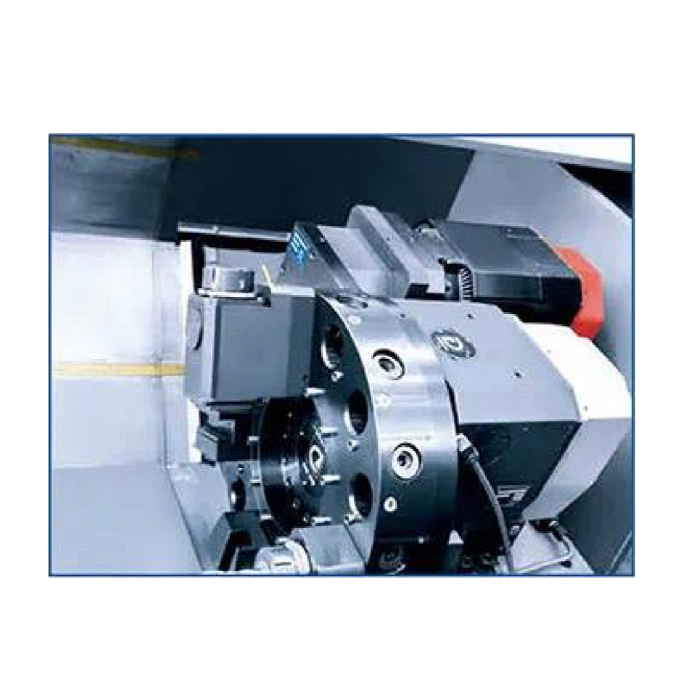

Forma de la torreta de herramientas
|
|
Torreta horizontal de 12 posiciones
|
Torreta horizontal de 12 posiciones
|
|
Tamaño del mango de la herramienta
|
mm
|
32X32 / Φ50
|
32×32/ Φ50
|
|
Precisión de posicionamiento (eje X)
|
mm
|
0.013
|
0.013
|
|
Precisión de posicionamiento (eje Z)
|
mm
|
0.020/0.026/0.035/0.040
|
0.026/0.035/0.040/0.048
|
|
Precisión de reposicionamiento (eje X)
|
mm
|
0.006
|
|
|
Precisión de reposicionamiento (eje Z)
|
mm
|
0.008/0.010/0.013/0.016
|
0.010/0.013/0.016/0.016
|
|
Precisión de mecanizado
|
|
IT6
|
IT6
|
|
Máx. peso de la pieza de trabajo del disco
|
kg
|
500
|
500
|
|
Máx. peso de la pieza de trabajo del eje
|
kg
|
2000
|
2000
|
|
Peso de la máquina
|
kg
|
14000/17000/20000/23000
|
14000/17000/20000/23000
|
|
Dimensiones generales de la máquina (LxAnxAl)
|
mm
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|
5400x2825x2680/5900x2825x2680/ 6900x2825x2680/7900x2825x2680
|
Aplicación industrial:

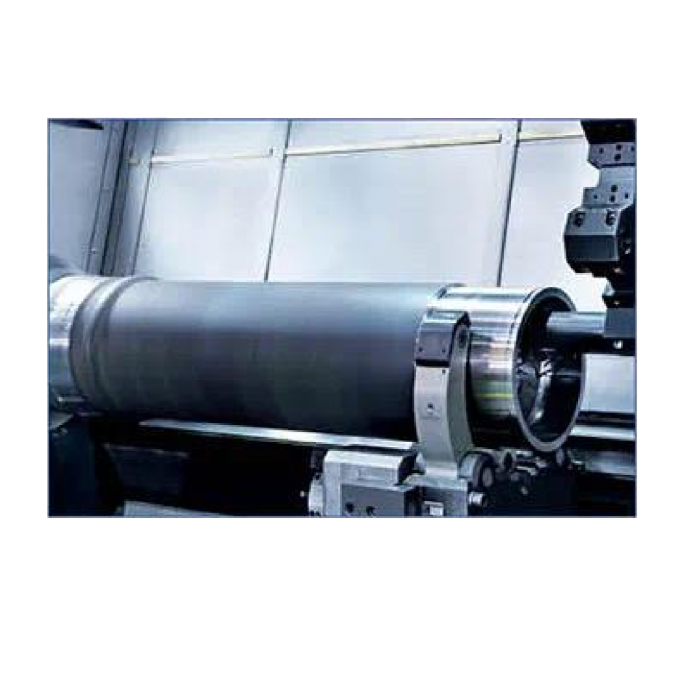

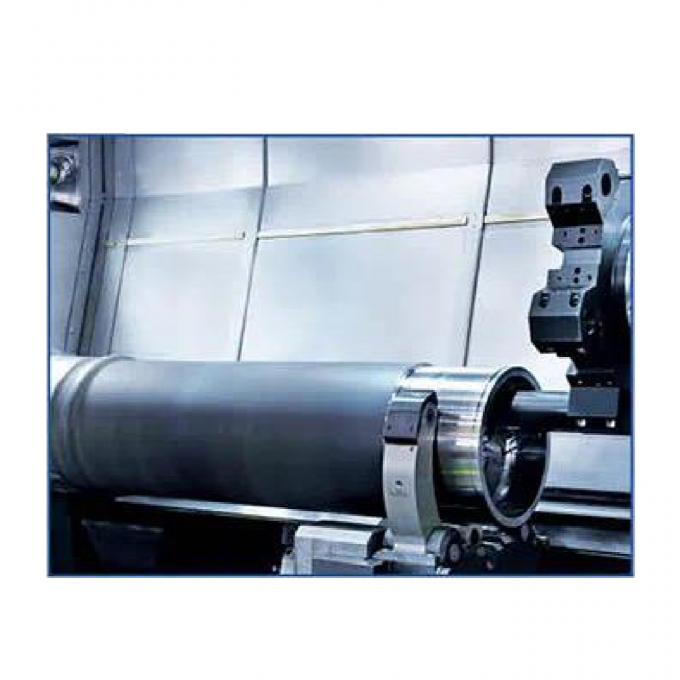

Ejemplo de pieza de trabajo: manguito guía
Modelo de procesamiento: HTC50t Material de la pieza de trabajo: 27SiMn Velocidad lineal: 120-180 m/min Velocidad de avance: 0,1-8 mm/r (incluida la rosca) Eficiencia de procesamiento: 26 minutos

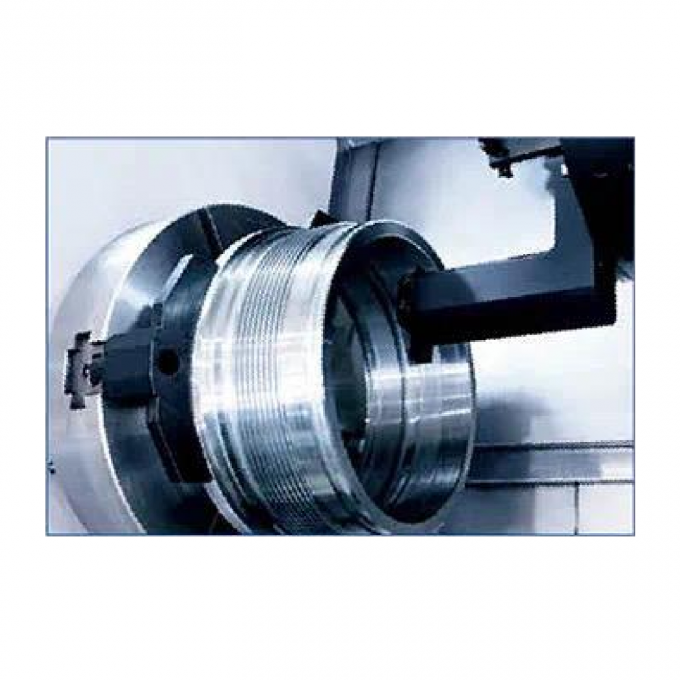

Ejemplo de pieza de trabajo: cilindro medio 500
Modelo de procesamiento: HTC63350t Material de la pieza de trabajo: 27SiMn Velocidad lineal: 120-180 m/min Velocidad de avance: 02-10 mm/r (incluida la rosca) Eficiencia de procesamiento: 75 minutos

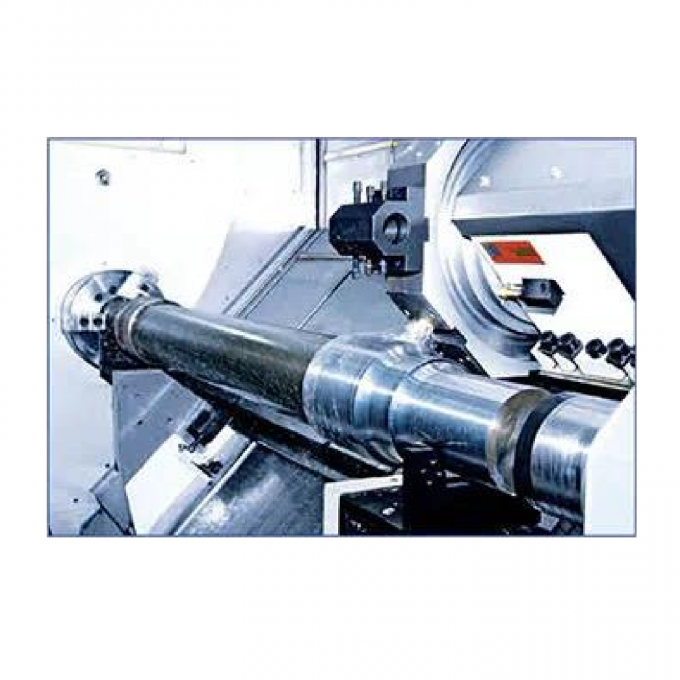

Ejemplo de pieza de trabajo: Eje de transmisión
Modelo de procesamiento: CQ850n Material de la pieza de trabajo: 40Cr Velocidad lineal: 150-180 m/min Velocidad de avance: 0,1-0,3 mm/r Eficiencia de procesamiento: 12 minutos

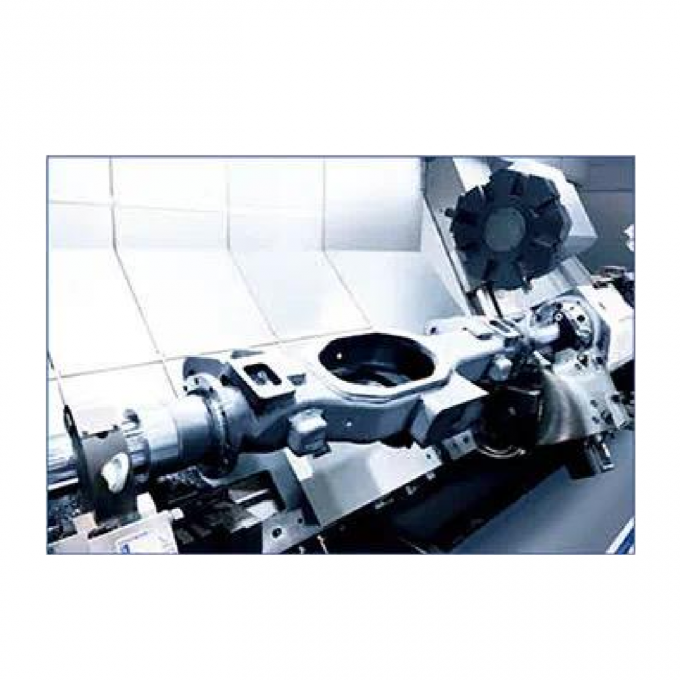

Ejemplo de pieza de trabajo: eje RE2B
Modelo de procesamiento: HTC63n (torreta doble) Material de la pieza de trabajo: 35CrMo Velocidad lineal: 150-260 m/min Velocidad de avance: 0,2-0,5 mm/r (incluida la rosca) Eficiencia de procesamiento: 39 minutos.
Nuestros servicios:
Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada
2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestra de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
¿Por qué elegirnos?:
◆ Sentido de calidad superior, las solicitudes de los clientes son lo primero
◆ 30 años + de historia de I+D, la empresa se fundó en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
◆ 30 años + de historia de I+D, la empresa se fundó en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
Sobre nosotros:
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladradora y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica:
Exposición:
Preguntas frecuentes:
P1. ¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.
P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de las piezas que resulten defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individualizado
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individualizado
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, el diseño, la fabricación, el montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
