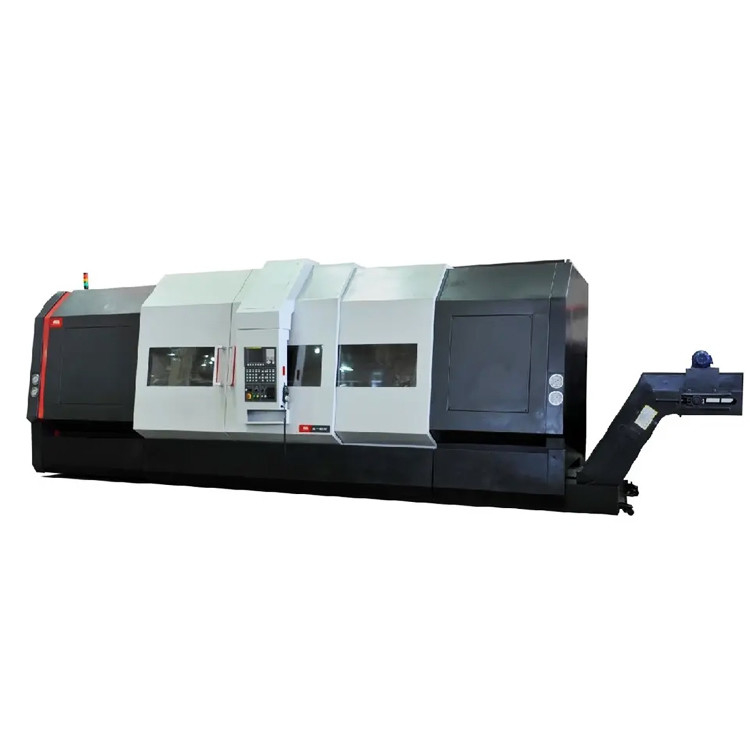

Centros de torneado de metal CNC de cama inclinada HTC63n Máquina de fresado de torno horizontal de trabajo pesado
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | HTC63n |
|---|---|---|---|

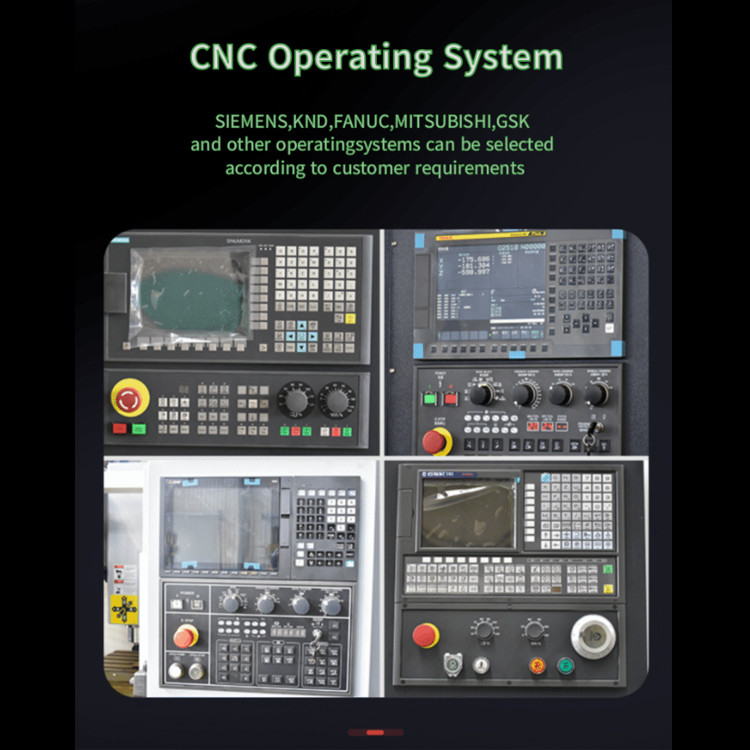

| Sistema de control CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| Palabra clave: | centro de torneado | Aplicación: | Trabajo de metales de usos múltiples |
| Oscilación máximo sobre cama: | Se aplicará el procedimiento de ensayo de la norma de calidad. | Oscilación máximo sobre el carro: | Φ630 |
| Diámetro máximo de corte (disco/eje): | Se aplicará el procedimiento siguiente: | máx. longitud de corte: | Las empresas de seguros de vida y seguros de vida |
| Diámetro de diámetro interior de eje: | Se aplicará el método de cálculo de las emisiones. | ||
| Resaltar |
Centro de torneado del CNC de la cama inclinada,Centro de torneado de metal CNC de 3 ejes,Máquina de fresado de torno horizontal de trabajo pesado |
||
Descripción del producto
Descripción del producto:

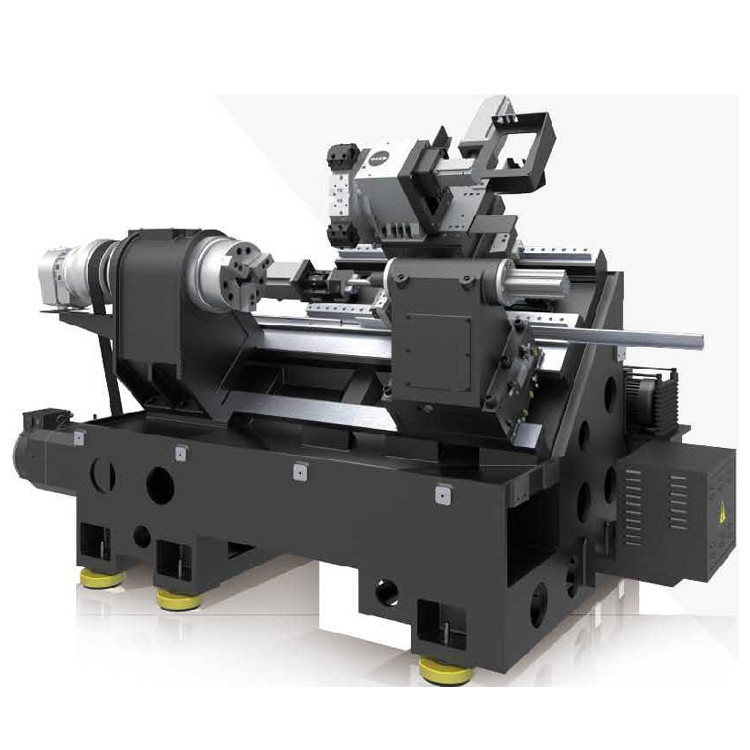

Centro de torneado de metales CNC de bancada inclinada HTC63n Torno horizontal de alta resistencia y fresadora
Características del producto:
método, que elimina eficazmente la vibración durante el funcionamiento y el corte de la máquina, mejora la fiabilidad y es fácil de
mantener, lo que permite a los clientes obtener una calidad de procesamiento duradera y estable.
|
Artículo
|
UNIDAD
|
Serie HTC63nm
|
Serie HTC63ny
|
|
Máx. oscilación sobre la bancada
|
mm
|
Φ850/Φ850/Φ850/Φ820
|
Φ1000/Φ1000/Φ970/Φ950
|
|
Máx. oscilación sobre el carro
|
mm
|
Φ630
|
Φ630
|
|
Máx. diámetro de corte (disco/eje)
|
mm
|
Φ750/Φ630
|
Φ630
|
|
Máx. longitud de corte
|
mm
|
1000/1500/2000/3000
|
1400/1900/2900/3900
|
|

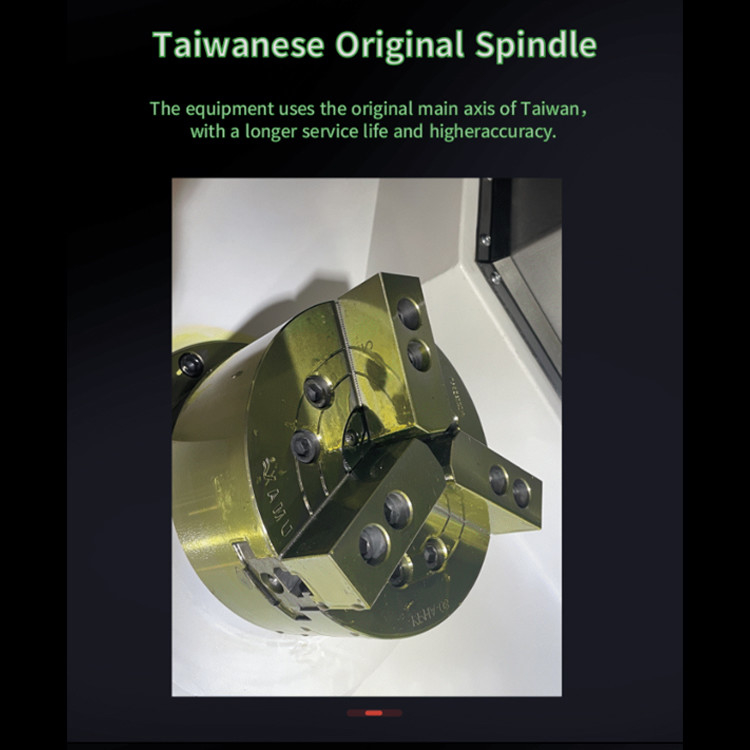

Diámetro del orificio del husillo
|
mm
|
Φ100
|
Φ130
|
|
Forma de la nariz del husillo
|
|
A2-11
|
A2-11
|
|
Máx. diámetro a través de la barra
|
mm
|
Φ85 (con mandril hidráulico hueco)
|
Φ115 (con mandril hidráulico hueco)
|
|
Potencia del motor principal (continuo / 30min)
|
kw
|
22/30
|
30/37
|
|
Rango de velocidad del husillo / Máx. par de salida
|
r/min
|
(Mecánico 2 pasos) 20~2000 / 950
|
(Mecánico 2 pasos) 20~1200 / 2450
|
|
Diámetro del mandril
|
pulgadas
|
15”
|
15"
|
|
Máx. recorrido del eje X
|
mm
|
410
|
410
|
|
Máx. recorrido del eje Z
|
mm
|
1050/1550/2050/3050
|
1550/2050/3050/4050
|
|
Velocidad rápida (eje X)
|
m/min
|
12/15;12/15;12/12;12/12
|
12/15;12/12;12/12;12/12
|
|
Velocidad rápida (eje Z)
|
m/min
|
|
10
|
|

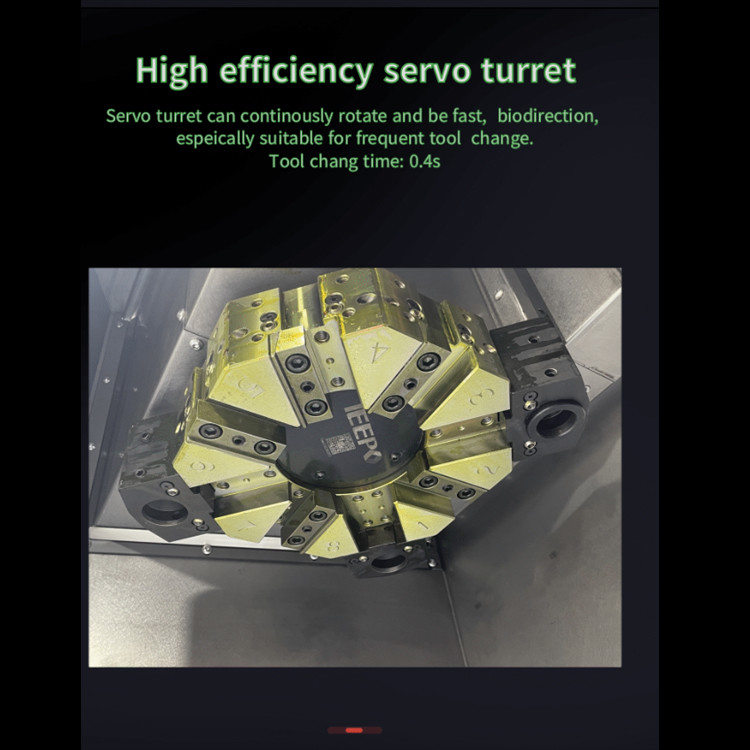

Forma de la torreta de herramientas
|
|
Torreta horizontal de 12 posiciones
|
Torreta horizontal de 12 posiciones
|
|
Tamaño del mango de la herramienta
|
mm
|
32X32 / Φ50
|
32×32/ Φ50
|
|
Precisión de posicionamiento (eje X)
|
mm
|
0.013
|
0.013
|
|
Precisión de posicionamiento (eje Z)
|
mm
|
0.020/0.026/0.035/0.040
|
0.026/0.035/0.040/0.048
|
|
Precisión de reposicionamiento (eje X)
|
mm
|
0.006
|
|
|
Precisión de reposicionamiento (eje Z)
|
mm
|
0.008/0.010/0.013/0.016
|
0.010/0.013/0.016/0.016
|
|
Precisión de mecanizado
|
|
IT6
|
IT6
|
|
Máx. peso de la pieza de trabajo del disco
|
kg
|
500
|
500
|
|
Máx. peso de la pieza de trabajo del eje
|
kg
|
2000
|
2000
|
|
Peso de la máquina
|
kg
|
14000/17000/20000/23000
|
14000/17000/20000/23000
|
|
Dimensiones generales de la máquina (LxAnxAl)
|
mm
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|
5400x2825x2680/5900x2825x2680/ 6900x2825x2680/7900x2825x2680
|
Aplicación industrial:
Ejemplo de pieza de trabajo: manguito guía
Ejemplo de pieza de trabajo: cilindro medio 500
Ejemplo de pieza de trabajo: Eje de transmisión
Ejemplo de pieza de trabajo: eje RE2B
Nuestros servicios:
Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada
2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestra de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
◆ 30 años + de historia de I+D, la empresa se fundó en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
Preguntas frecuentes:
P1. ¿Es usted una empresa comercial o una empresa de fabricación?
a partir de la fecha del conocimiento de embarque de la máquina.
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individualizado
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
