SMTCL VMC1100Q Centro de torneado de mecanizado CNC vertical Máquina de fresado CNC de 3 ejes vertical
Nombre de la Marca:
SMTCL/SYMG
Número de modelo:
VMC 1100Q
Lugar de origen:
China.
Certificación:
ISO certification
Cantidad mínima de pedido:
1 SET
Precio:
Negociable
Capacidad de suministro:
50 sistemas por mes
Detalles del producto
| Forma cónica del eje:: | BT40 | Tipo:: | Vertical |
|---|---|---|---|
| Sistema de control del CNC:: | FANUC, Siemens | Velocidad de alimentación (mm/min):: | 1 - 10000 mm/min. |
| Acreción de posicionamiento (mm) u:: | 0.006 | Repetibilidad (X/Y/Z) (milímetro):: | 0,004 |
| Poder del motor del eje (kilovatio):: | 15/11 | Capacidad de la revista de la herramienta:: | 24 |
| Tamaño de la mesa (L×W): | El tamaño de la lámina es: | Nombre de marca:: | SYMG, SMTCL |
| X viaje en eje: | 1100 mm | Y viaje en eje: | 620 mm |
| Viaje del eje z: | 600 mm | ||
| Resaltar |
Centro de mecanización vertical del CNC,Centro de mecanizado CNC,centro de giro vertical |
||
Descripción del producto
SMTCL VMC1100Q Centro de torneado de mecanizado CNC vertical Máquina de fresado CNC de 3 ejes vertical
Este centro de mecanizado vertical de nueva generación VMC1100Q adopta el diseño del marco vertical, estructura de deslizamiento cruzado, columna de arenque rígida alta, caja de husillo trapezoidal invertida, centro de gravedad bajo,lecho alto rígido, tres ejes de guía de rodillos, para garantizar la máquina buena precisión de funcionamiento, alta resistencia y excelente estabilidad de precisión; La estructura de la máquina es simple y compacta, la superficie del suelo es pequeña,es propicio para el montaje de la línea automáticaPuede ser de fresado de superficie, perforación, perforación, recubrimiento, 2D y 3D de procesamiento de superficie, tapping y otros procesos de la integración de alta precisión de mecanizado.alta velocidad y alta eficiencia, inteligente y estable.
Este centro de mecanizado vertical de nueva generación VMC1100Q adopta el diseño del marco vertical, estructura de deslizamiento cruzado, columna de arenque rígida alta, caja de husillo trapezoidal invertida, centro de gravedad bajo,lecho alto rígido, tres ejes de guía de rodillos, para garantizar la máquina buena precisión de funcionamiento, alta resistencia y excelente estabilidad de precisión; La estructura de la máquina es simple y compacta, la superficie del suelo es pequeña,es propicio para el montaje de la línea automáticaPuede ser de fresado de superficie, perforación, perforación, recubrimiento, 2D y 3D de procesamiento de superficie, tapping y otros procesos de la integración de alta precisión de mecanizado.alta velocidad y alta eficiencia, inteligente y estable.
Detalles del producto

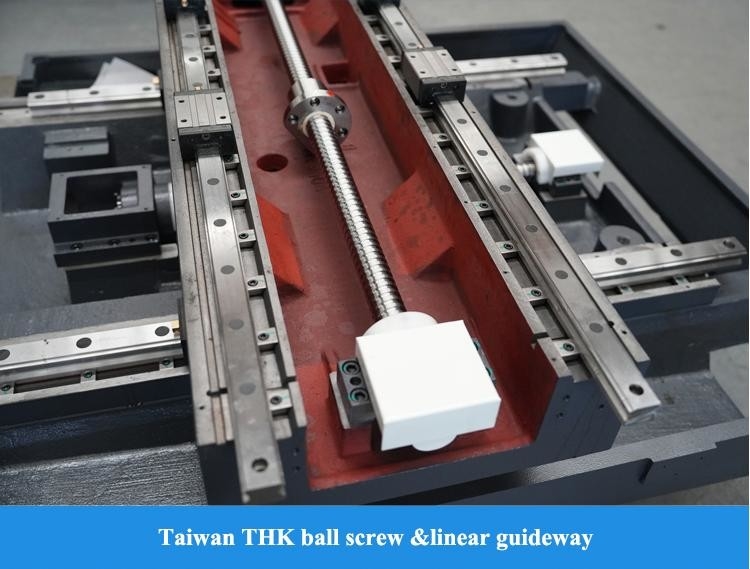

Parafusos de plomo:pre-tirado El tornillo de plomo de tres ejes adopta el método de instalación de dos extremos fijos y con 40 tornillos de bolas de gran diámetro de alta precisión,la mejor respuesta de velocidad y precisión de posicionamiento se puede obtener mediante un tratamiento de pretensado.
El carril de guía:Se selecciona un carril de guía lineal de rodillos para tres ejes para aumentar la capacidad de carga y mejorar la rigidez general y la fiabilidad de la máquina herramienta.La guía lineal tiene una pequeña vibración a alta velocidad y no arrastra a baja velocidad para garantizar la precisión de mecanizado.
Espinilla:Esfíntel de alta velocidad de 10000 RPM, con rodamientos especiales P4 importados, de alta precisión y alta rigidez;El eje principal ha pasado la prueba de corrección de equilibrio dinámico antes de salir de la fábrica.
Las cabezas:alta rigidez El diseño de la caja del eje de la estructura de alta rigidez mejora la resistencia al corte de la máquina herramienta y reduce eficazmente la vibración del eje,para garantizar la precisión de mecanizado y el acabado superficial de las piezas.
Pilar:Tipo de espina de arenque Estructura clásica de tipo "humano", sólida y estable, mantiene eficazmente la estabilidad de procesamiento y la capacidad de carga a altas velocidades.
Cama:el interior de la cama adopta un diseño de estructura de tipo caja, que es fuerte y confiable,mejora eficazmente la rigidez y la estabilidad del producto.
Las especificaciones del producto
Principales especificaciones técnicas
Principales parámetros técnicos
Estándar

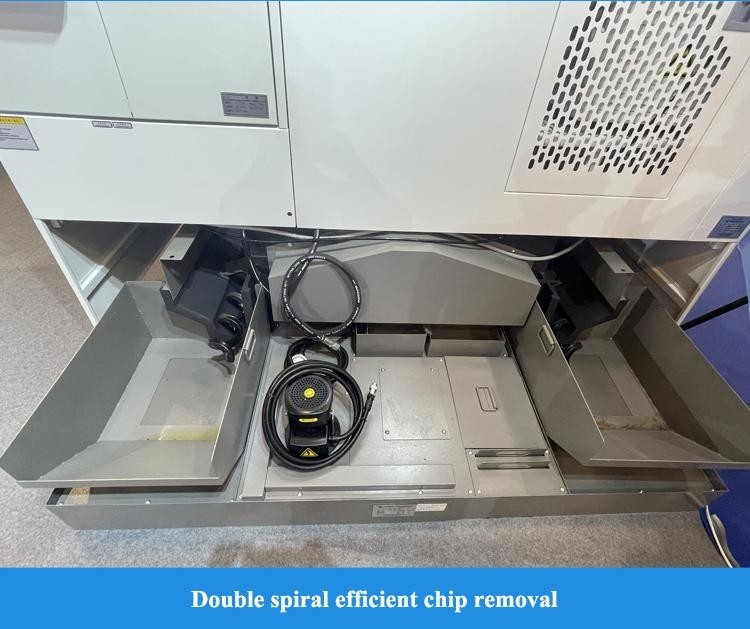

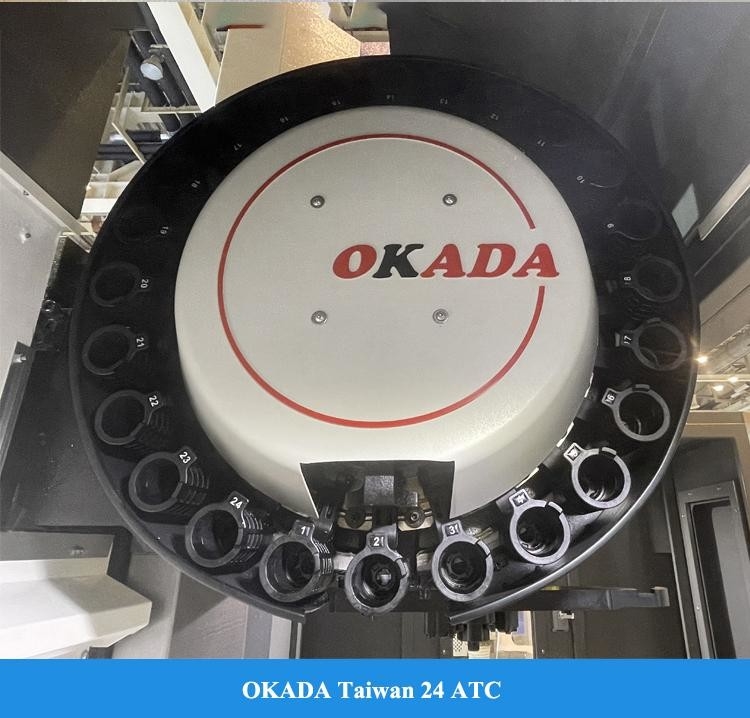

1. FANUC OI-MF TYPE ((5) β sistema de control 2. huso de 10000 RPM, con el cinturón conectado 3. cargador de herramientas del manipulador de disco 24 4. tanque de agua + chip de lavado de la cama 5. pistola de aire limpio, luz de trabajo, luz de advertencia
No se puede optar
1. Fanuc O-MF TAPE (l) βsistema2. Fanuc O-MF TAPE (incluida la cinta)sistema3. Sistema CNC Siemens 828D 4. Conexión directa 12000 RPM eje mecánico 5. 16000 RPM, 24000 eje motorizado 6. Plato giratorio de 4to eje 7. Refrigeración dentro de 2MPa, 3MPa,5MPa,7MPa 8. Separador de aceite y agua 9.Remover de las astillas de la cadena 10. pistola de agua limpia 11. inspección de herramientas y piezas de trabajo 12.Puerta automática13Cerradura de la puerta de seguridad 14.
Precisión principal
La precisión de la máquina implementa la norma de aceptación GB/T18400.2-2010 Norma de aceptación para la precisión de posicionamiento de la máquina herramienta y la precisión de posicionamiento repetido GB/T18400.4-2010
Configuración principal
Configuración principal de la máquina herramienta y lista de piezas compradas
¿Por qué elegirnos?
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica
Exposición
Preguntas frecuentes
¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
Aspectos destacados del producto
SMTCL VMC1100Q Centro de torneado de mecanizado CNC vertical Máquina de fresado CNC de 3 ejes verticalEste centro de mecanizado vertical de nueva generación VMC1100Q adopta el diseño del marco vertical, estructura de deslizamiento cruzado, columna de arenque rígida alta, caja de husillo trapezoidal ...
