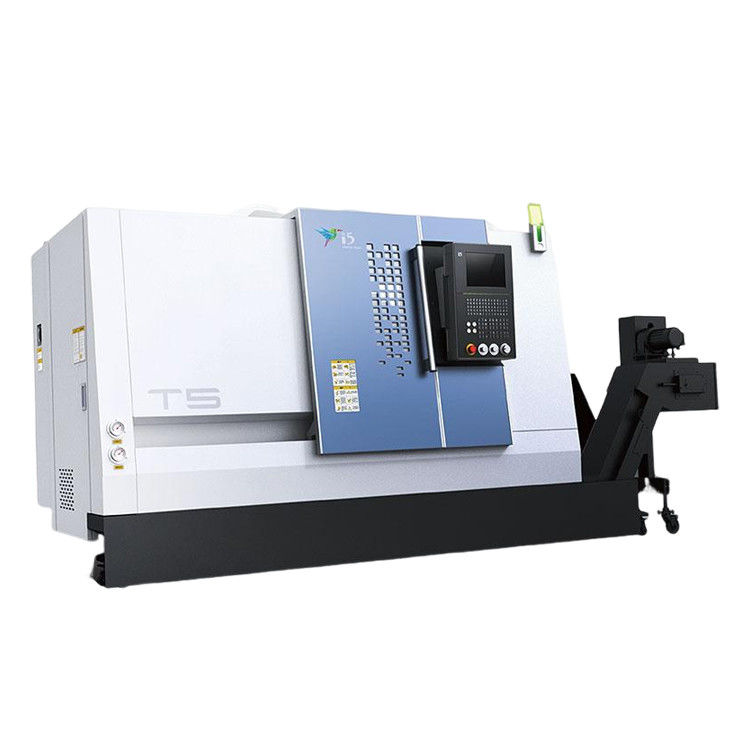

Máquina de torsión CNC de lecho inclinado horizontal T5-100Q Centro de torneado CNC de fresado de metales
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | T5.2-100Q |
|---|---|---|---|

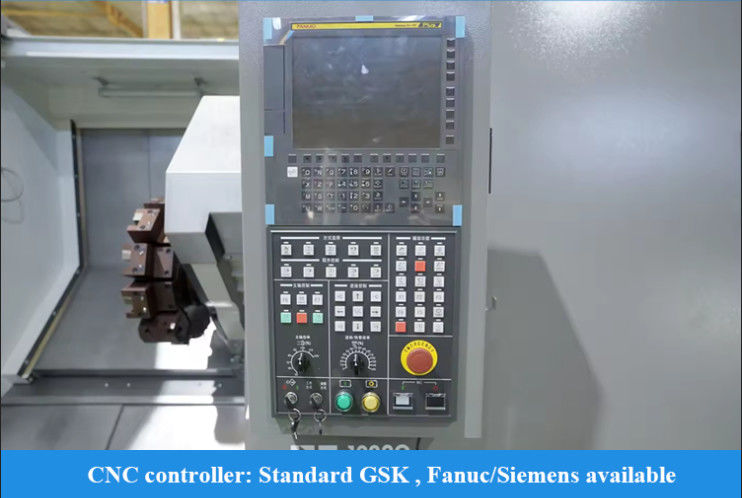

| Sistema de control CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| palabra clave: | Máquina CNC de torno de cama inclinada | El número de unidades de la unidad de ensayo: | 145 |
| En caso de que el vehículo no cumpla las condiciones siguientes:: | 205 | Velocidad de cruce de la línea X/Z: | 30m/min |
| Estaciones de postes de herramientas: | 8 | Velocidad máxima del eje (rpm): | 5000 |
| Duración máxima girada (mm): | 160 | Max. balancearse sobre la cama: | Φ420 |
| Max. girar sobre el deslizamiento: | Φ160 | Diámetro de Max. Cutting.: | Φ160 |
| Resaltar |
Las condiciones de los productos,Torno inclinado del CNC de la cama,Centro de torneado de fresado de metal de lecho inclinado |
||
Descripción del producto
Descripción del producto:

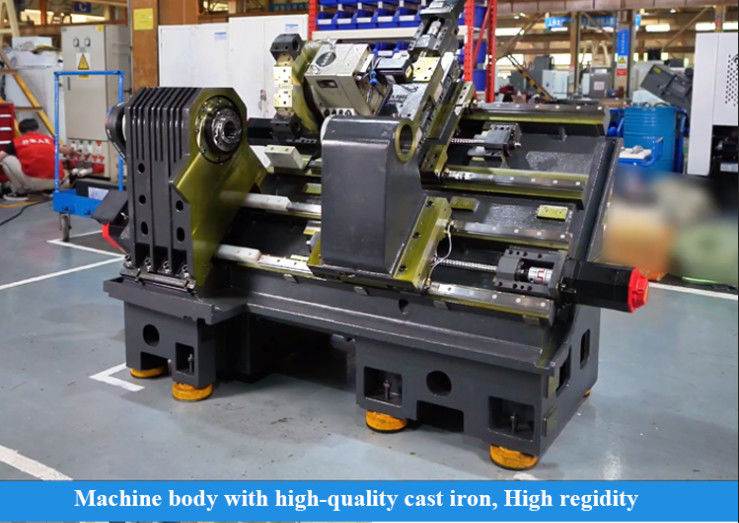

Torno CNC horizontal serie T5-Q, que combina tecnología de control inteligente y tecnología de fabricación avanzada, tiene alta precisión, alta eficiencia y alta rigidez de corte. El software de análisis de elementos finitos se utiliza para optimizar el diseño, analizar la distribución de los puntos de tensión, reducir la deformación de las piezas y lograr la estructura óptima de toda la máquina. Los principales componentes de fundición están hechos de materiales de fundición de alta resistencia, lo que garantiza la minimización de la vibración durante el proceso de corte y mejora la precisión del mecanizado y la estabilidad del corte.
Características del producto:
1, Alta precisión
|
Artículo
|
Unidad
|
Especificaciones
|
Observaciones
|
|
|
Diámetro máximo de torneado
|
mm
|
160
|
|
|
|
Longitud máxima de torneado
|
mm
|
160
|
Los diferentes parámetros de la fijación cambian
|
|
|
Diámetro máximo sobre bancada
|
mm
|
Φ420
|
|
|
|
Diámetro máximo sobre carro transversal
|
mm
|
Φ160
|
|
|
|

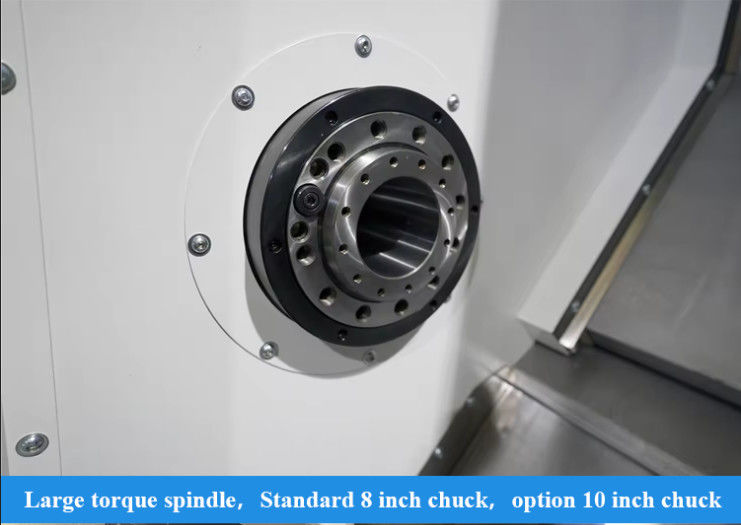

Husillo
|
Tipo de nariz del husillo
|
|
A2-5
|
|
|
Diámetro interior del rodamiento delantero
|
mm
|
Φ90
|
|
|
|
Conicidad del agujero del husillo
|
|
1:20；Φ62
|
|
|
|
Agujero del husillo
|
mm
|
Φ56
|
|
|
|
Diámetro máximo de la barra pasante
|
mm
|
Φ44
|
|
|
|
Diámetro estándar del plato
|
pulgadas
|
8
|
|
|
|
Velocidad máxima del husillo
|
r/min
|
5000
|
Sujeto a las restricciones del plato y la fijación
|
|
|
Par nominal del husillo
|
Nm
|
35(200r/min)
|
|
|
|
Par máximo del husillo
|
Nm
|
70(150r/min)
|
|
|
|
Potencia de salida del motor principal continua / 30 minutos
|
kW
|
7.5/11
|
Husillo mecánico
|
|
|
Dos ejes
|
Avance rápido del eje X/Z
|
m/min
|
30
|
|
|
Recorrido del eje X
|
mm
|
145
|
|
|
|
Recorrido del eje Z
|
mm
|
205
|
|
|
|

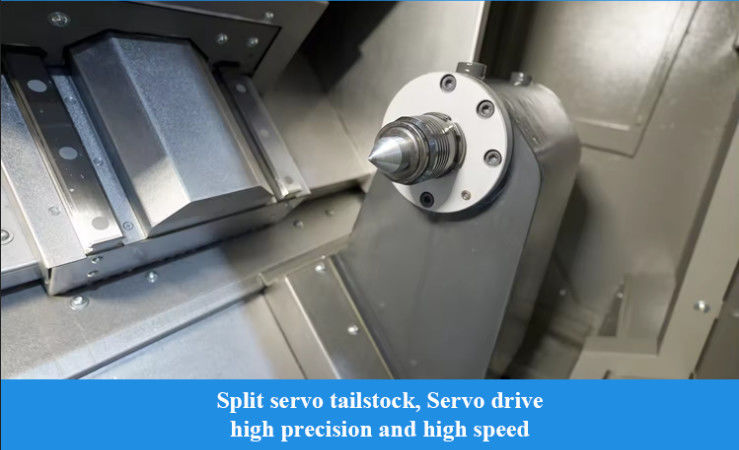

Contrapunto
|
Recorrido del contrapunto
|
mm
|
-
|
|
|
Conicidad de la caña del contrapunto
|
Morse
|
-
|
|
|
|
Torreta
|
Forma de la torreta
|
|
Torreta servo horizontal de 8 posiciones
|
|
|
Altura central de la torreta
|
mm
|
63 |
|
|
|
Precisión de posicionamiento repetido de rotación de la torreta
|
Seg.
|
±1.6
|
|
|
|
Si se puede seleccionar el cortador cerca
|
|
sí
|
|
|
|
Otros
|
Distancia desde el centro del husillo hasta la parte inferior de la bancada
|
mm
|
926
|
|
|
Peso neto de la máquina
|
kg
|
2600
|
|
|
|
Capacidad total de suministro de energía
|
kVA
|
23
|
|
|
|
Dimensiones generales (largo x ancho x alto)
|
mm
|
1750×1650×1650
|
Dimensión general
|
|
Aplicación industrial:
Nuestros servicios:
Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada
4. Procesamiento de muestras de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
◆ 30 años + de historia de I+D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes y activos vendedores e ingenieros para servicios instantáneos (24 horas en línea)
◆ Actualización de la mecánica de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Preguntas frecuentes:
P1. ¿Es usted una empresa comercial o una empresa de fabricación?
a partir de la fecha del conocimiento de embarque de la máquina.
Pre-ventas: Soluciones personalizadas, planificación y diseño; Servicio individualizado
Post-venta: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más fiable.
