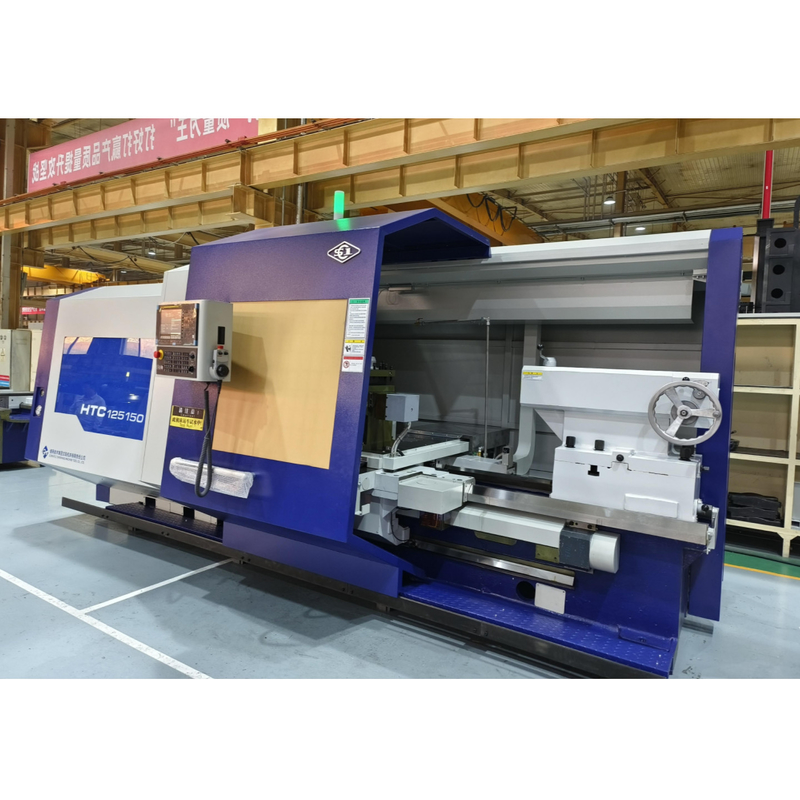

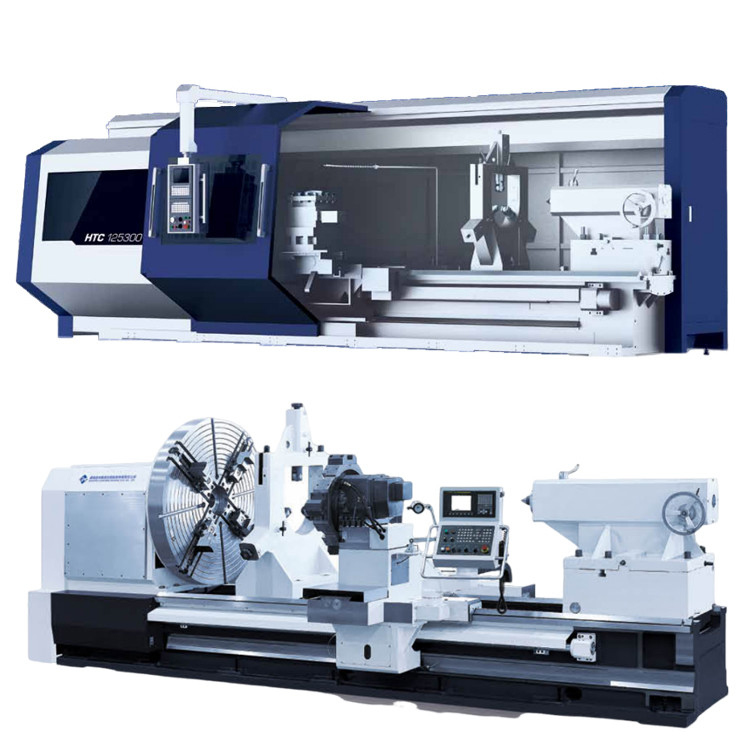

SMTCL SYMG Torno CNC de alta rigidez de alta velocidad HTC125 Torno CNC de lecho plano horizontal grande

Nombre de la Marca: SMTCL/SYMG
Número de modelo: HTC125
Lugar de origen: China
Certificación: ISO certification
Cantidad mínima de pedido: 1 sistema
Capacidad de suministro: 50 sistemas por mes
Las etiquetas

Máquina de torneado plana del CNC

FTL320 que da vuelta a la máquina del CNC

Máquina plana del CNC de Z AXIS

Detalles del producto

Nombre de marca:: SYMG, SMTCL Max. Length del objeto (milímetro):: 5000
Max. Spindle Speed (r.p.m):: 500 r.p.m Diámetro interior de eje (milímetro):: 130
Colocación de la exactitud (milímetro):: ±0.014 Repetibilidad (X/Y/Z) (milímetro): Sistema:: ±0.006
Estructura:: Torno de la cama plana Sistema de control del CNC:: GSK, FANUC, SIEMENS
Marca de Toolpost:: IEEPO Dimensión (largo x ancho x alto):: 8500X2725X2450
Resaltar

Torno CNC de alta velocidad de cama plana

,

Máquina de torno CNC horizontal

,

Torno CNC de cama plana de alta rigidez

Descripción del producto

HTC125de gran tamaño en serieTorno horizontal de CNCLas condiciones de los servicios de transporte

Máquina de torno Visión general

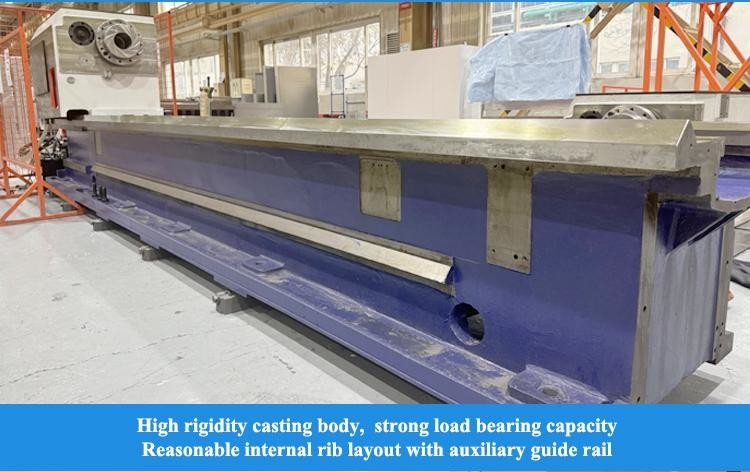

HTC125 de gran tamaño serie CNC horizontal torneo de cama plana,Alta rigidez alta velocidad alta precisión y alta eficiencia

Especificaciones de las máquinas de torno
Introducción del producto

SMTCL SYMG Torno CNC de alta rigidez de alta velocidad HTC125 Torno CNC de lecho plano horizontal grande 0

Las especificaciones del producto

Principales especificaciones técnicas

Principales parámetros técnicos
Las partidas
Unidad
HTC 125150
HTC 125300
HTC 125500

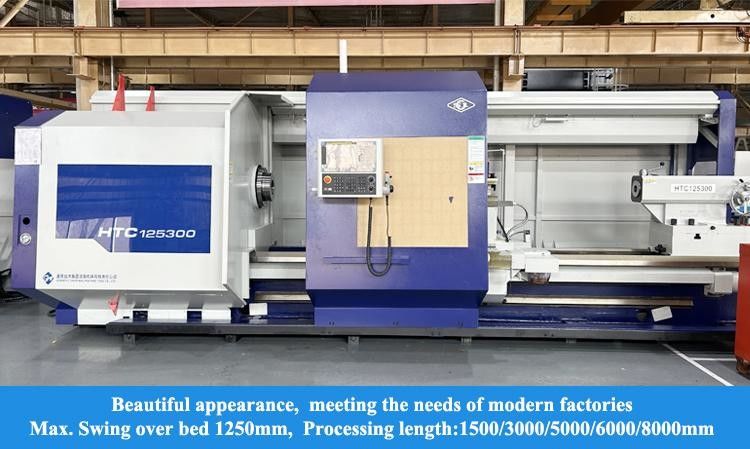

Diámetro máximo del columpio sobre el lecho
En el caso de los
1250
1250
1250
Duración máxima de la pieza de trabajo (distancia entre los centros)
En el caso de los
1600
3100
5100
Duración máxima de corte
En el caso de los
1500
3000
5000
Diámetro máximo de corte
En el caso de los
1250
1250
1250
Diámetro máximo del columpio en el deslizamiento transversal
En el caso de los
850
850
850
Tipo y código de nariz del husillo

A2 a 15
A2 a 15
A2 a 15
Conicidad del orificio del extremo delantero del eje

Sistema métrico 140
Sistema métrico 140
Sistema métrico 140
Diámetro del brote del husillo
En el caso de los
130
130
130
Cubierta hidráulica de velocidad variable
Rango de velocidad del husillo
r/min
5 a 500
5 a 500
5 a 500
Torque de salida máximo del husillo
Nm
7500
7500
7500
Etapas de velocidad del husillo

Hidráulico 3 pasos, velocidades infinitamente variables en cada paso
Hidráulico 3 pasos, velocidades infinitamente variables en cada paso
Hidráulico 3 pasos, velocidades infinitamente variables en cada paso
Potencia del motor principal
En kW
22
22
22
¿ Qué pasa?

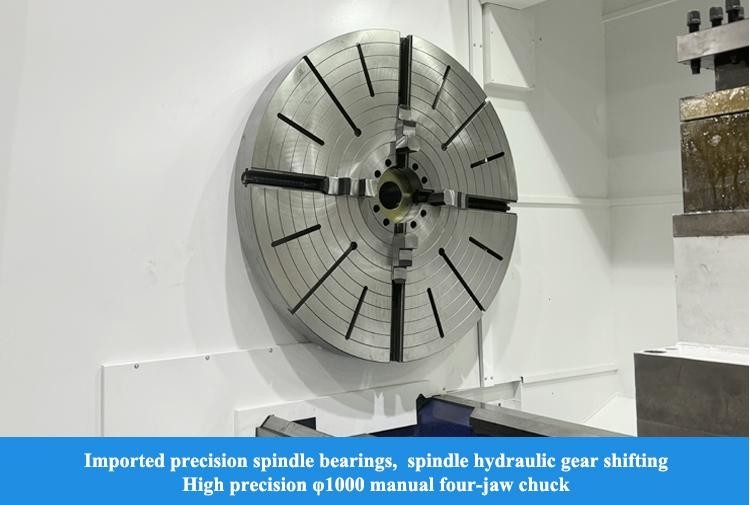

Diámetro/tipo de mandíbula
En el caso de los
1000/cuatro garras manuales
1000/cuatro garras manuales
1000/cuatro garras manuales
Velocidad de travesía rápida del eje X
el número de unidades
6
6
6
Velocidad de travesía rápida del eje Z
el número de unidades
5
5
5
Viaje en el eje X
En el caso de los
650
650
650
Viaje en el eje Z
En el caso de los
1500
3000
5000

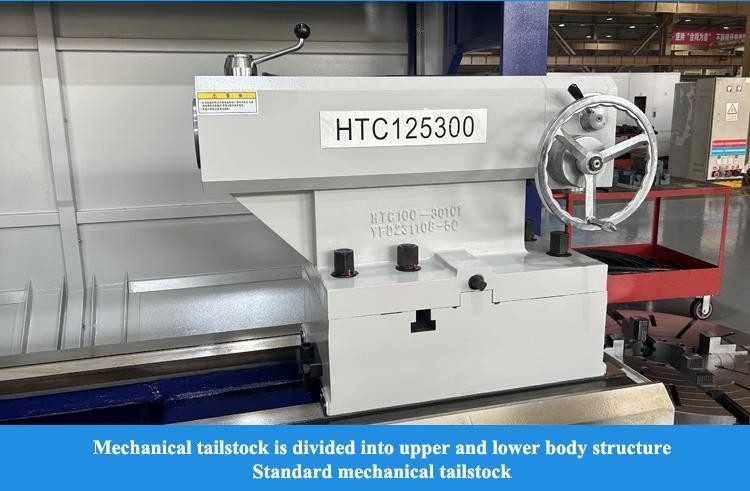

Las demás máquinas
Diámetro de la manga de la cola
En el caso de los
160
160
160
Viaje en manga de cola
En el caso de los
300
300
300
Cubierta del cuello

Morse 6 #
Morse 6 #
Morse 6 #

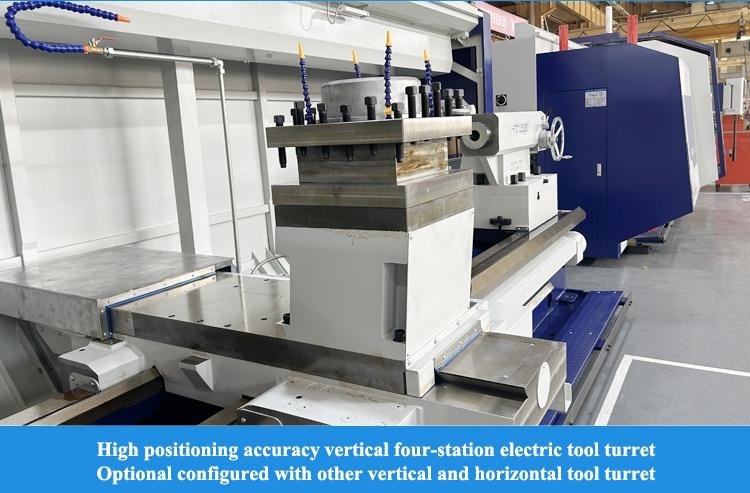

Tipo de postes de herramientas

Posición vertical 4
Posición vertical 4
Posición vertical 4
Tamaño de la herramienta
En el caso de los
40X40
40X40
40X40
Capacidad máxima de carga
piezas de trabajo de disco
En kg
1000
1000
1000
piezas de trabajo de eje
En kg
5000
5000
5000
Precisión de mecanizado
Precisión de mecanizado

IT6 - IT7
IT6 - IT7
IT6 - IT7
Las demás piezas de acero
En el caso de los
0.005
0.005
0.005
Consistencia del diámetro de mecanizado
En el caso de los
0.025/300
0.025/300
0.025/300
Planura de la pieza de trabajo mecanizada
En el caso de los
0.02/0300
0.02/0300
0.02/0300
La rugosidad superficial de la pieza de trabajo
Superficie cilíndrica
Ral.6nm
Ral.6nm
Ral.6nm
Superficies con camadas circulares Superficies cónicas
Ra las 3 p.m.
Ra las 3 p.m.
Ra las 3 p.m.
Precisión de posicionamiento
Eje X
En el caso de los
0.014
0.014
0.014
Eje Z
En el caso de los
0.024
0.032
0.05
Precisión de posicionamiento repetida
Eje X
En el caso de los
0.006
0.006
0.006
Eje Z
En el caso de los
0.012
0.016
0.016
Altura del centro
Desde la cama.
En el caso de los
625
625
625
Desde la superficie del suelo
En el caso de los
1275
1275
1275
Fuente de alimentación principal
Válvula de tensión
V.
Accesorios para la navegación
Accesorios para la navegación
Accesorios para la navegación
Rango de fluctuación del voltaje

± 10%
± 10%
± 10%
Frecuencia
HZ
50 ± 0.5
50 ± 0.5
50 ± 0.5
Capacidad eléctrica total
KVA
51
51
51
Dimensiones generales (LX W X H)
En el caso de los
Se trata de un sistema de control de las emisiones de gases de escape.
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.
8500X2725X2450
Observaciones: los parámetros indicados en el cuadro son únicamente de referencia y, en caso de cambios, se recomienda consultar el producto real.



Aspectos destacados del producto

HTC125de gran tamaño en serieTorno horizontal de CNCLas condiciones de los servicios de transporte Máquina de torno Visión general HTC125 de gran tamaño serie CNC horizontal torneo de cama plana,Alta rigidez alta velocidad alta precisión y alta eficiencia Especificaciones de las máquinas de torno ...
