Máquina de fresado CNC de 3 ejes de fresado de metal y torno SMTCL centro de mecanizado vertical
Nombre de la Marca:
SMTCL/SYMG
Número de modelo:
VMC 850 Q
Lugar de origen:
Porcelana
Certificación:
ISO certification
Cantidad mínima de pedido:
1 sistema
Precio:
Negociable
Capacidad de suministro:
50 sistemas por mes
Detalles del producto
| Nombre del producto: | Máquina del torno BT40 | Sistema de control del CNC:: | FANUC, Siemens |
|---|---|---|---|
| Viaje de la tabla (x) (milímetro):: | 850 | Viaje de la tabla (z) (milímetro):: | 540 |
| Repetibilidad (X/Y/Z) (milímetro):: | 0,004 | Velocidad de alimentación (mm/min):: | 1 - 20000 mm/min |
| Viaje de X /Y/Z AXIS:: | 850mm/500mm/540m m | Velocidad rápida del eje de X/Y/Z:: | 48/48/48 m/min |
| Poder del motor principal:: | 7.5/11kW | Dimensiones generales: | 2400x3125x2840m m |
| Resaltar |
7Máquina de fresado de metales CNC de 5 kW,Centro de mecanizado de fresado CNC de 3 ejes,Centro de mecanizado vertical de tornos de fresado |
||
Descripción del producto
VMC 850 Q La calidad fina SMTCL SYMG VMC CNC centro de mecanizado vertical máquina de torno sistema FANUC
Máquina de torno Visión general

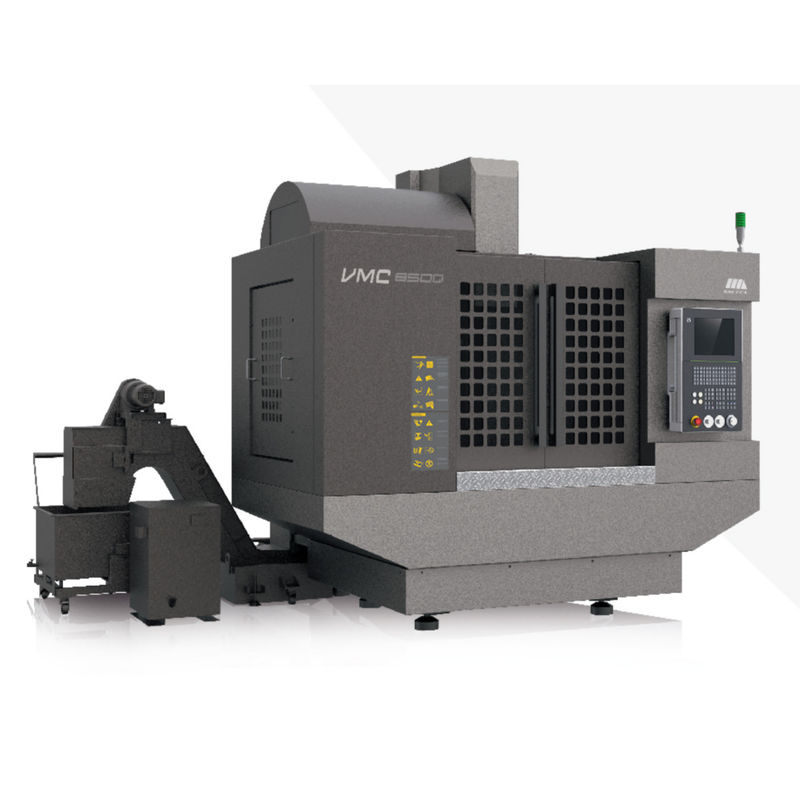

VMC850Q Centro de mecanizado vertical
Este centro de mecanizado vertical de nueva generación VMC850Q adopta el diseño del marco vertical, estructura de deslizamiento cruzado, columna de arenque rígida alta, caja de husillo trapezoidal invertida, centro de gravedad bajo,lecho alto rígido, tres ejes de guía de rodillos, para garantizar la máquina buena precisión de funcionamiento, alta resistencia y excelente estabilidad de precisión; La estructura de la máquina es simple y compacta, la superficie del suelo es pequeña,es propicio para el montaje de la línea automáticaPuede ser de fresado de superficie, perforación, perforación, reaming, 2D y 3D procesamiento de superficie, tapping y otros procesos de la integración de mecanizado de alta precisión.alta velocidad y alta eficiencia, inteligente y estable.
Especificaciones de las máquinas de torno
Principales especificaciones técnicas
Principales parámetros técnicos
|
Punto de trabajo
|
Unidad |
Especificaciones
|
|
| Capacidad | Viaje en el eje X | En el caso de los | 850 |
| Viaje en el eje Y | En el caso de los | 500 | |
| Viaje en el eje Z | En el caso de los | 540 | |
| Nosa del husillo a la superficie de la mesa | En el caso de los | 120 a 660 años | |
| Nosa del husillo a la superficie de la columna | En el caso de los | 640 | |
| Mesa de trabajo | Tamaño de la mesa (L×W) | En el caso de los | 1000 × 500 |
| Carga máxima en la mesa | En kg | 600 | |
| Tamaño de la ranura en T | En el caso de los | 18 × 5 | |
| El eje | Velocidad del husillo | rpm | 10000 |
| El eje del eje es cónico/el tallo del eje es cónico | En el caso de los | 7/24 conical | |
| NT1cultura y cultura | |||
| Motor de eje | El peso | 7.5 / 11 | |
| Torque de salida máximo | N.m. | 35.8/70 | |
| Tipo de accionamiento por husillo | Cinturón dental sincrónico | ||
| Tasa de alimentación | X, Y, Z velocidad de travesía | M/min | El número de la solicitud es: |
| Tasa máxima de alimentación de corte | M/min | 20 | |

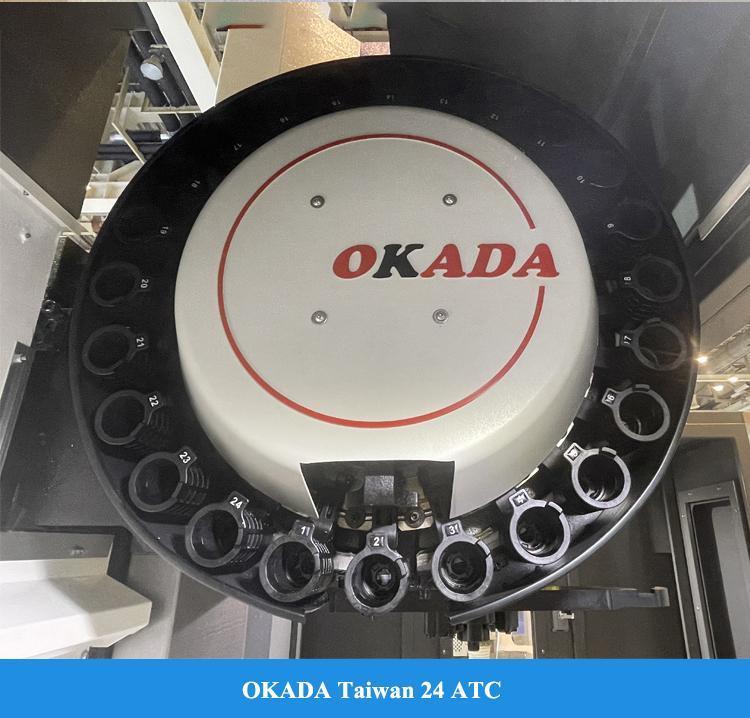

| A.T.C. | Capacidad de almacenamiento de herramientas | Pc | Tipo de brazo 24 |
| Diámetro máximo de la herramienta | En el caso de los | 150(80) | |
| Duración máxima de la herramienta | En el caso de los | 250 | |
| Tiempo de cambio de herramienta (T-T) | el segundo | 2.5 | |
| Precisión | Precisión de posicionamiento X/Y/Z | En el caso de los | 0.008/0.006/0. ¿Qué quieres decir?006 |
| Posicionamiento de repetibilidad X/Y/Z | En el caso de los | 0.005/0.004/0. ¿Qué quieres decir?004 | |
| Las demás | Dimensiones generales ((L × WxH) | En el caso de los | 2400 × 3125 × 2840 |
| Peso neto de la máquina | En kg | 5100 | |
| Necesidad de potencia total | KVA | 18 |
|
Máquina de torno estándar

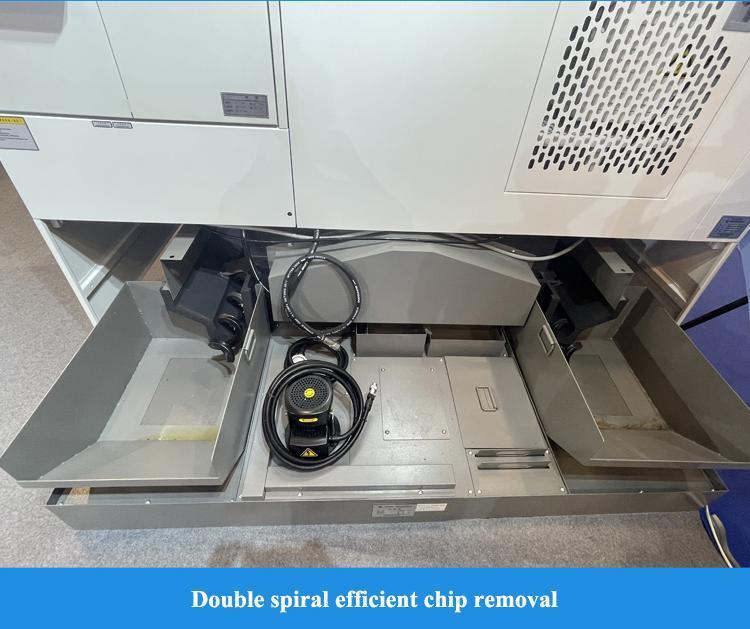

1. FANUC OI-MF TYPE ((5) β sistema de control 2. huso de 10000 RPM, conectado a la correa 3. cargadora de herramientas del manipulador de discos 4. tanque de agua + chip de lavado de la cama 5. pistola de aire limpio, luz de trabajo, luz de advertencia
Máquina de torno opcional

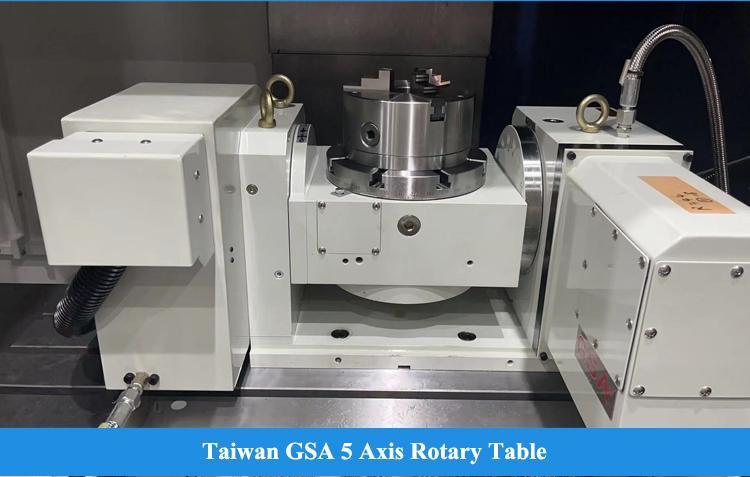

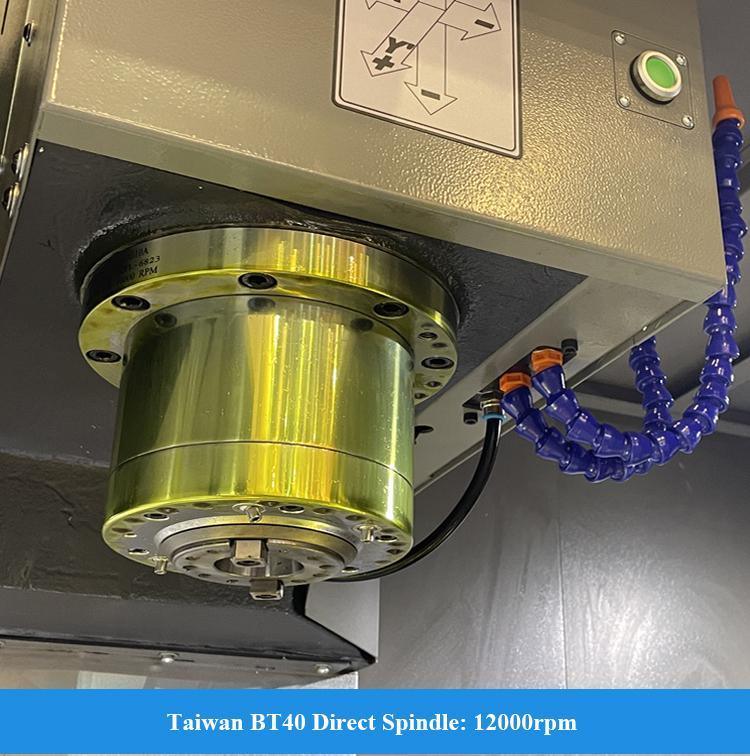

1. sistema Fanuc Oi-MF TAPE (1) β 2. sistema Fanuc Oi-MF TAPE (1) α 3. sistema CNC Siemens 828D 4. conexión directa 12000 rpm eje mecánico 5. 16000 rpm, 24000 eje motorizado 6. 4to eje de girador 7.Frío dentro de 2MPa, 3MPa,5MPa,7MPa 8. Separador de aceite y agua 9. Retirador de astillas de cadena 10. Arma de agua limpia 11. Inspección de herramientas y piezas de trabajo 12. Puerta automática 13. Cerradura de la puerta de seguridad 14.Cabina eléctrica y aire acondicionado
Precisión principal
La precisión de la máquina implementa la norma de aceptación GB/T18400.2-2010 Norma de aceptación para la precisión de posicionamiento de la máquina herramienta y la precisión de posicionamiento repetido GB/T18400.4-2010
| Objetos de inspección | Normas de fábrica | |
| Precisión de mecanizado | IT6 | |
| Precisión de posicionamiento | Eje X (mm) | 0.008 |
| Eje Y (mm) | 0.006 | |
| Eje Z (mm) | 0.006 | |
| Precisión de posicionamiento repetida | Eje X (mm) | 0.005 |
| Eje Y (mm) | 0.004 | |
| Eje Z (mm) | 0.004 | |
Configuración principal
Configuración principal de la máquina herramienta y lista de piezas compradas
| Punto de trabajo | Especificaciones | Marca del producto | Las observaciones |

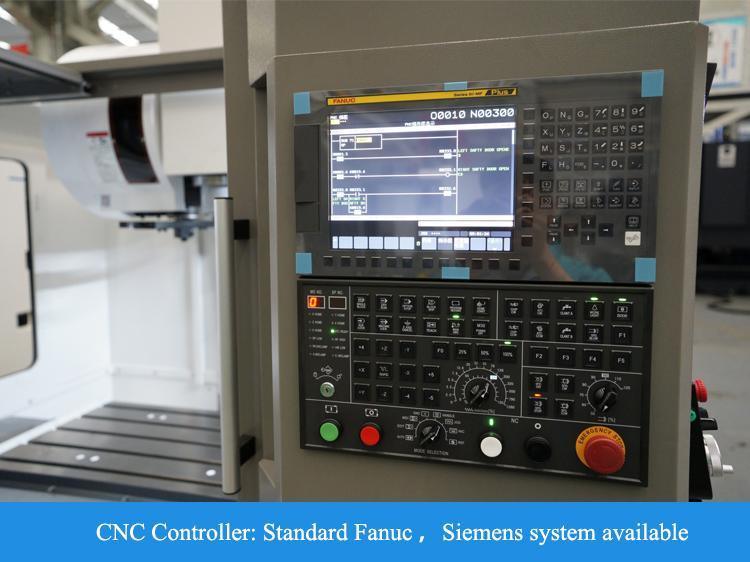

| Sistema CNC | FANUC Oi-MF PLUS TYPE ((5)) El número de unidades de producción de las que se trate será el siguiente: | FANUC | |
| Motor principal | el número de unidades de producción; | FANUC | |
| Motor del eje X | biSc 12/3000-B | FANUC | |
| Motor del eje Y | biSc 12/3000-B | FANUC | |
| Motor del eje Z | Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes: | FANUC | |
| Las demás partes de los equipos de ensayo | 30 × 62 × 15 | Las autoridades competentes deberán tener en cuenta los siguientes elementos: | |
| Las partes de los rodamientos de tornillo del eje Y | 30 × 62 × 15 | Las autoridades competentes deberán tener en cuenta los siguientes elementos: | |
| Las partes de los rodamientos de tornillo del eje Z | 30 × 62 × 15 | Las autoridades competentes deberán tener en cuenta los siguientes elementos: | |
| Parafusos de bolas del eje X | φ40×16,C3 y | El número de unidades de producción es el siguiente: | |
| Parafusos de bolas en el eje Y | φ40×16,C3 y | El número de unidades de producción es el siguiente: | |
| Parafusos de bolas en el eje Z | φ40×16,C3 y | El número de unidades de producción es el siguiente: | |
| Dirección del eje X | 35 | El número de personas a las que se refiere el apartado 1 del presente artículo será el siguiente: | |
| Dirección del eje Y | 45 | El número de personas a las que se refiere el apartado 1 del presente artículo será el siguiente: | |
| Dirección del eje Z | 45 | El número de personas a las que se refiere el apartado 1 del presente artículo será el siguiente: |
Características a simple vista
Estructura sencilla y excelente rendimiento
Un tornillo de plomo: pre-tirado
B Esquena de guía: rodillo
C Eje: 10000 RPM
D Cabeza: alta rigidez
Pilar E: tipo de hueso de arenque
F Cama: gran inclinación
Un tornillo de plomo: pre-tirado El tornillo de plomo de tres ejes adopta el método de instalación de dos extremos fijos y con 40 tornillos de bolas de gran diámetro de alta precisión,la mejor respuesta de velocidad y precisión de posicionamiento se puede obtener mediante un tratamiento de pretensado.
B Guía de rieles: rodillo Se selecciona un rieles de guía lineal de rodillos para tres ejes para aumentar la capacidad de carga y mejorar la rigidez general y la fiabilidad de la máquina herramienta.La guía lineal tiene una pequeña vibración a alta velocidad y no arrastra a baja velocidad para garantizar la precisión de mecanizado.
Esfíntel C: esfíntel de alta velocidad de 10000 RPM, con rodamientos especiales P4 importados, de alta precisión y alta rigidez;El eje principal ha pasado la prueba de corrección de equilibrio dinámico antes de salir de la fábrica.
D Cabeza: alta rigidez Diseño de caja de husillo de estructura de alta rigidez, mejora la resistencia al corte de la máquina herramienta y reduce eficazmente la vibración del husillo.para garantizar la precisión de mecanizado y el acabado superficial de las piezas.
Pilar E: tipo de espina de arenque Estructura clásica de tipo "humano", sólida y estable, mantiene eficazmente la estabilidad de procesamiento y la capacidad de carga a altas velocidades.
F Cama: gran inclinación Cama de gran ángulo de inclinación, promueve eficazmente la eliminación de escombros.mejora eficazmente la rigidez y la estabilidad del producto.
Caso de tratamiento
P1: ¿Cómo puedo obtener una cotización?
R: Deje un mensaje con sus requisitos de compra y le responderemos lo antes posible.
P2: ¿Puede usted proporcionar máquina personalizada o SPM (máquina de propósito especial)?
R: Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P3: ¿Cuáles son sus términos de garantía?
R: Suministraremos un reemplazo de las piezas que resulten defectuosas durante un período de 12 meses, a partir de la fecha de conocimiento de embarque de la máquina.
P4: ¿Por qué elegir su empresa?
R: Los productos del desarrollo, diseño, fabricación, montaje de todo el proceso de producción se realizan entre plantas con una cadena de producción completa que es su garantía más confiable.Y la mayoría de las marcas de CNC se puede elegir como las necesidades de los usuarios.
P5: ¿Los accesorios estándar están incluidos en el precio?
R: Sí, todos nuestros precios incluyen los accesorios estándar.
P6: ¿Puede su empresa enviar al personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
R: Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlos de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P7: ¿Cómo puedo elegir las máquinas más adecuadas?
R: Por favor, enumere sus especificaciones o el dibujo de los productos, elegiremos las máquinas más adecuadas para usted.
P8: ¿Cuáles son sus principales productos de su empresa?
R: Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, etc.
P9: ¿Cuáles son las condiciones de pago?
A:T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
Aspectos destacados del producto
VMC 850 Q La calidad fina SMTCL SYMG VMC CNC centro de mecanizado vertical máquina de torno sistema FANUC Máquina de torno Visión general VMC850Q Centro de mecanizado vertical Este centro de mecanizado vertical de nueva generación VMC850Q adopta el diseño del marco vertical, estructura de deslizamie...
