Lugar de origen:
China
Nombre de la marca:
HD M&E
Certificación:
ISO certification
Número de modelo:
TX20-0 TX20-1

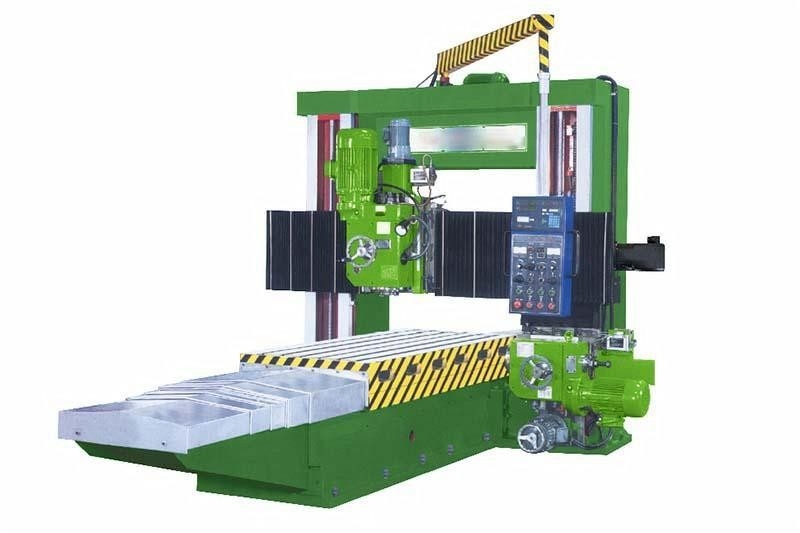

Fresadora del pórtico móvil del haz de TX20-0 TX20-1 en venta
1. La fresadora del haz móvil del pórtico de la serie TX20 es una nueva generación de máquinas-herramientas que trabajan a máquina de la precisión, conveniente para la herramienta de carburo de acero de alta velocidad en el metal ferroso, el metal no ferroso y la parte del tratamiento de materiales no-metálico del objeto. Puede terminar el avión, la superficie del cielo y tierra, la superficie inclinada, el lado, la clase del surco, el taladro, la perforación y otros procesos del proceso el moler.
2. Modo de transmisión de mesa de trabajo: Tipo impulsión de la mesa de trabajo, impulsión de T del tornillo de posicionamiento por el sistema de servo de la CA para realizar velocidad de trabajo ajustable stepless.
3. Fijación del haz: El haz de la serie TX20 es mecánicamente automáticamente bloqueado y realiza el control de cadena con la elevación del haz.
4. La alimentación de la cabeza que muele vertical es ajustable stepless.
5. La cantidad lateral de la alimentación de la cabeza que muele que muele es ajustable stepless.
6. Todas las máquinas-herramientas son echadas, procesado, montado por nuestra compañía. Los materiales de lanzamiento son arrabio de la calidad HT250, todo con termal, vibración y tratamiento secundario del tiempo, eliminar completamente la tensión interna del bastidor. El cuerpo de la cama, la columna y el carril de guía del haz han sido amortiguamiento audio estupendo.
7. Según necesidades de usuario, las especificaciones especiales se pueden modificar para requisitos particulares con 3 cabezas que muelen del poder (las cabezas que muelen verticales una y cabezas que muelen bilaterales).
Parámetros técnicos principales
| Especificaciones de la máquina | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| Distancia de centro del carril de guía | milímetro | 500 | 600 | 700 | 800 |
| Longitud que trabaja a máquina máxima | milímetro | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Anchura que trabaja a máquina máxima | milímetro | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Altura que trabaja a máquina máxima | milímetro | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Longitud de la mesa de trabajo | milímetro | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Anchura de la mesa de trabajo | milímetro | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Peso máximo del objeto | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Velocidad del movimiento de la mesa de trabajo | mm/min | 30-4000 ajustables stepless | 30-4000 ajustables stepless | 30-4000 ajustables stepless | 30-4000 ajustables stepless |
| Poder del motor principal | kilovatio | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Poder del eje | kilovatio | 7,5 | 7,5 | 7,5 | 7,5 |
| Peso de la máquina | t | 13-16 | 15-25 | 20-32 | 23-36 |
| Dimensión total (LxWxH) | milímetro |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |
| Indicador digital | Opcional | Opcional | Opcional | Opcional | |
| Especificaciones de la máquina | TX20-4 | TX20-5 | TX20-6 | |
| Distancia de centro del carril de guía | milímetro | 900 | 1000 | 1200 |
| Longitud que trabaja a máquina máxima | milímetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Anchura que trabaja a máquina máxima | milímetro | 2000-2500 | 2000-2500 | 2000-2500 |
| Altura que trabaja a máquina máxima | milímetro | 1500 | 1500 | 1500, 1800 |
| Longitud de la mesa de trabajo | milímetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Anchura de la mesa de trabajo | milímetro | 1600/2200 | 1600/2200 | 1600/2200 |
| Peso máximo del objeto | t | 8,9 | 10,11 | 10,12 |
| Velocidad del movimiento de la mesa de trabajo | mm/min | 30-4000 ajustables stepless | 30-4000 ajustables stepless | 30-4000 ajustables stepless |
| Poder del motor principal | kilovatio | 13 | 15 | 18,5 |
| Poder del eje | kilovatio | 11 | 15 | 15 |
| Peso de la máquina | t | 29-36 | 35-43 | 41-53 |
| Dimensión total (LxWxH) | milímetro | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| Indicador digital | Opcional | Opcional | Opcional | |
Configuraciones estándar
cabeza que muele vertical 1.One
2. Una cabeza que muele del lado (opcional entre izquierdo y derecho)
escudo de la placa 3.Steel del cuerpo de la cama
4.Bebar, tipo escudo del órgano de la columna
Accesorios especiales
cabeza que muele del ángulo de 1,90 grados
2. Cerradura neumática de la herramienta
