Lugar de origen:
CHINA
Nombre de la marca:
HD TECH
Certificación:
ISO certification
Número de modelo:
HK500LI
El video
El video
El video
El video

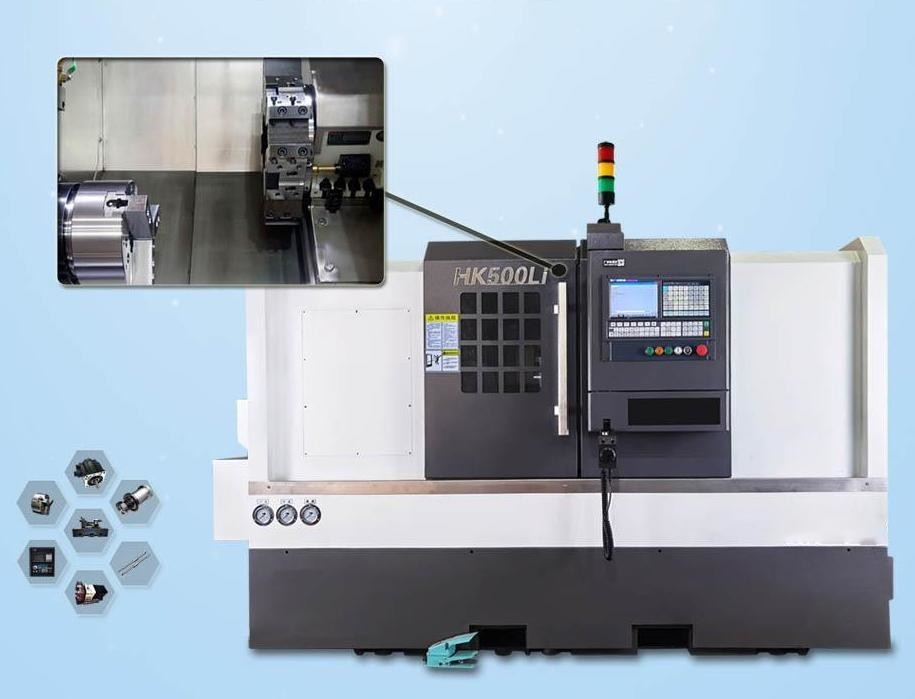

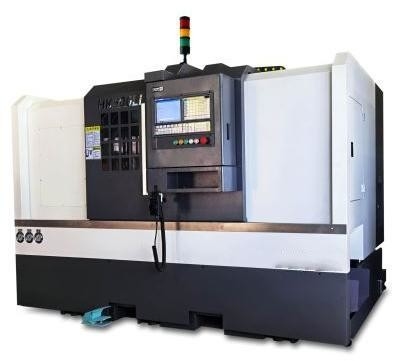

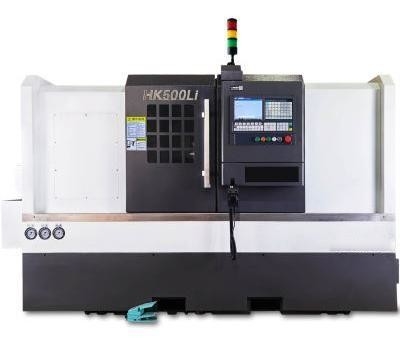

El CNC del poste de la herramienta de la serie de HK tornea las máquinas del torno del CNC de HK500LI
El torno del CNC de HK500LI es una clase de máquina-herramienta de proceso práctica, usando el carril de guía linear inclinado de la bola de la cama (columna), estructura de producto es funcionamiento maduro, estable y confiable. Esta serie de máquinas-herramientas puede realizar el eje, tipo del disco de interno y la superficie externa, superficie cónica, arco, hilo, el agujerear, escariando, también puede realizar la curva no-circular y el otro proceso de torneado, conveniente para muchos productos de las variedades, pequeños y medios del lote que procesan, especialmente para las piezas de precisión compleja, alta puede mostrar su superioridad. Conveniente para la maquinaria, hardware, proceso auto, sanitario de los accesorios.
MainTechnicalParameters
| Artículo | Modelo | HK500LI |
| Gama que trabaja a máquina | Oscilación sobre cama | d500mm |
| Diámetro de Max.turning (tipo del disco) | d400mm | |
| Diámetro de Max.turning (axial) | d250mm | |
| Longitud que trabaja a máquina del máximo | 800m m | |
| La barra máxima a través del diámetro de agujero | d52mm | |
| Distancia entre los centros | 850m m | |
| Travesía del eje de X/Z | Viaje eficaz para X-AXIS | 210m m |
| Viaje eficaz para Z-AXIS | 850m m | |
| X, nivel de entrada rápida del eje de Z | 20m/min | |
| Carril de guía linear de X, Z-AXIS | 35/35 (rodillo) | |
| Diámetro del tornillo de posicionamiento/echada de X, Z-AXIS | 3210/3210 | |
| Motor servo para X, Z-AXIS | 15/15Nm | |
| Eje | Nariz del eje | A2-6 |
| Diámetro de agujero del eje | d66mm | |
| Velocidad de Max.spindle | 4000rpm | |
| Poder del motor del eje | 11 kilovatios | |
| Tirada y cilindro que pesca con caña | 8 pulgadas | |
| Exactitud que trabaja a máquina | Colocación de la exactitud de X, Z-AXIS | ±0. 006m m |
| Precisión de Popeatability de X, Z-AXIS | ±0. 005m m | |
| Residuos de mezcla | Forma cónica de la manga del residuos de mezcla | MT-5 |
| Max.traveling para la manga del tailsrock | 100m m | |
| Gama de presión de residuos de mezcla | 8-25pa | |
| Modo del movimiento del residuos de mezcla | impulsión de la silla de montar, cerradura hydráulica | |
| Herramienta | Estándar de la caña de la herramienta | 25*25 |
| Barra de la barrena | d32mm | |
| Torrecilla (estándar de la herramienta) | centro 80 arriba 8 estaciones | |
| Otras especificaciones | Estructura de la cama | inclinación 45° |
| Dimensión externa | Dimensión total (L*W*H) | 2855*1580*1875 |
| Peso de la máquina | 3300kg |
Ventajas de la estructura
Características de producto:
La estructura de la cama de la máquina utiliza el arrabio de alta resistencia de Meehanite que forma y tiene estructura de la cama de la inclinación 45° con la balanza de calor design.thus que la máquina tiene los caracteres siguientes: el alto rendimiento, alta estabilidad y fácil actuar flexibly.lt podría realizar el proceso de torneado de interno y la superficie externalcircular, superficie cónica, es superficial, endface (hilos del sistema de la pulgada, hilos métricos, hilo de la forma cónica e hilo), perforando, escariado, agujereando un agujero y así sucesivamente. La máquina es conveniente para el pedazo total del trabajo de proceso en taller.
Garantía de calidad:
La cama de la máquina utiliza el laserinstrument óptico de la alta precisión para hacer la remuneración de la echada para asegurar la misma colocación exacta de pedazo del trabajo.
Alto sistema de control electrónico de la estabilidad:
La línea de la distribución en la caja eléctrica está de acuerdo con estándar de seguridad del CE. Los componentes eléctricos utilizan marca mundo-renombrada. Durante el sistema de control que actúa, el diseño del equilibrio termal razonable e interferencia eléctrica no son afectados por la interferencia exterior.
Eje de alta velocidad y alto de la rigidez:
El eje utiliza el grado de Taiwán imported.NSK p4 que el rodamiento de bolitas angular está instalado dentro del eje. El montaje de los 3 delanteros y el ensuresrigidity de la parte posterior 2 y la exactitud de trabajo para la dirección axial y radial. La superficie de contacto para el eje y el gabinete se raspa. Así, durante el funcionamiento de alta velocidad del eje, podría mantener el eje vibración reservada, mínima y buena disipación de calor.
Tornillo de la bola de la manera linear de la guía de la alta rigidez y de la alta precisión:
X, Z-AXIS pone para utilizar manera linear de la guía con highrgidity (Hiwin y PMI importados de Taiwán). Con el cálculo y el análisis, la pista y el espaciamiento de la pista utilizan el mejor diseño, la resistencia baja y la alta rigidez. tornillo de pulido de la bola de la precisión C3 del usehigh de x.Z-axis. Ambos lados de la ayuda auxiliar fija del rodamiento de bolitas del ángulo oblicuo del uso final 60° del combinedtype de los shaftends de NSK o de FAG.The dos utilizan el diseño de la pretensión para asegurar exactitud de trabajo. El movimiento rápido es 30m/min. Así él couldincrease la eficacia del trabajo y disminuir el processingtime.
Accesorios hidráulicos del turretfstandard de la precisión para la máquina del torno del CNC con serie de la torrecilla):

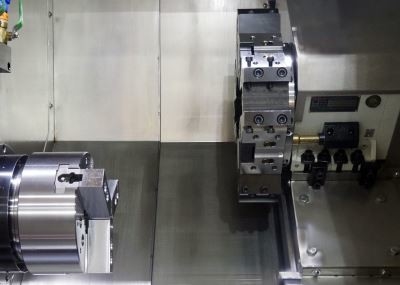

La rotación de la torrecilla es conducida por un motor servo. Rotación de la poder en dos lados y elegir la herramienta en la distancia más theshortest, alto otuput del esfuerzo de torsión del cambio rápido de la herramienta, de poco ruido, más carga.
Transportador de microprocesador (opcional):
Dependiendo de los materiales de proceso, usted puede elegir el transportador de microprocesador de cadena. El mantenimiento simple está para el operador de la máquina body.Thus.the podría quitar el microprocesador effciently y mantener el cuerpo de máquina limpio fácilmente.
alimentador auto de la barra (opcional):
Alimentador del baño del aceite
Alimentador de la banda transportadora del brazo oscilante
Brazo mecánico
Cadena de producción flexible
Transportador de microprocesador
Alimentador del baño del aceite
Brazo mecánico
Alimentador de la banda transportadora del brazo oscilante
Residuos de mezcla que coloca velocidad, exacto hidráulico, conveniente para toda clase de objeto largo y corto
La torre del cortador hidráulico puede soportar la fuerza que corta pesada, factibilidad fuerte
Industryapplication
Muestras del objeto:
Q1: ¿Cómo puedo conseguir una cita?
:Deje el masaje con sus requisitos de la compra y le contestaremos CUANTO ANTES. Y usted puede entrarnos en contacto con directamente por el encargado o el teléfono comercial.
Q2: ¿Puede usted proporcionar la máquina modificada para requisitos particulares o SPM (máquina de propósito especial)?
:Sí, proporcionamos las soluciones elegantes del CNC para nuestro cliente para aumentar eficacia.
Q3: ¿Cuál es sus términos de garantía?
:Suministraremos un reemplazo para las piezas que demuestran ser defectuosas por un período de 12 meses, comenzando en el conocimiento de la máquina de fecha del embarque.
Q4: ¿Por qué elija a su compañía?
:Los productos del desarrollo, diseño, fabricación, montaje del proceso de producción entero se realizan entre las plantas con una cadena completa de la producción que sea su garantía más confiable. Y la mayor parte de las marcas del CNC se pueden elegir como las necesidades de usuarios.
Q5: ¿Hace los accesorios estándar se incluyen en el precio?
:Sí, todos nuestros precios incluyen los accesorios estándar mencionados.
Q6: ¿Puede su compañía enviar los personales técnicos a nuestra compañía y dirigir a nuestros trabajadores en ultramar?
:Podemos suministrar esta clase de servicio. Cuando llegan las máquinas el sitio de la instalación del comprador, podemos oportuno enviamos los ingenieros mecánicos y eléctricos para instalar según el horario del comprador. Todos éstos se pueden citar y lista en el contrato. El vendedor cooperará con el comprador para ocuparse de la preparación de la visa y de la instalación antes de ir al extranjero.
Q7: ¿Cómo puedo elegir las máquinas más convenientes?
:Enumere por favor sus especificaciones o los productos que dibujan, elegiremos las máquinas más convenientes para usted.
Q8: ¿Cuál es sus productos principales de su compañía?
:Nos especializamos en toda clase de máquinas, tales como torno del CNC, fresadora del CNC, centro de mecanización vertical, torno convencional, perforadora, perforadora radial, y así sucesivamente.
Q9: ¿Cuál es las condiciones de pago?
:Pago inicial de T/T el 30% cuando orden, pago de la balanza del 70% antes del envío.
