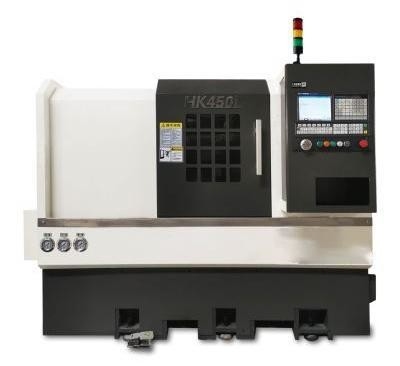

HK450L/460L inclinó el torno del CNC de la bola de la cama trabaja a máquina el proceso de los accesorios autos
Detalles del producto
| Swing over bed: | d360mm/d500mm | Max.turning diameter(disc type): | d250mm/d400mm |
|---|---|---|---|
| Max.turning diameter(axle type): | d180mm/d250mm | Max. machining length: | 280mm/420mm |
| Effective travel for X-axis: | 200mm/210mm | Effective travel for Z-axis: | 330mm/470mm |
| Max.spindle speed: | 5000rpm | Motor power of spindle: | 5.5kw/7.5kw |
| Chuck and angling cylinder: | 6 inch | Max.traveling for tailsrock sleeve: | 80mm/100mm |
| Resaltar |
Máquinas inclinadas del torno del CNC de la cama,Torno del metal de la precisión del CNC,Máquina horizontal 460L del torno del CNC |
||
Descripción del producto

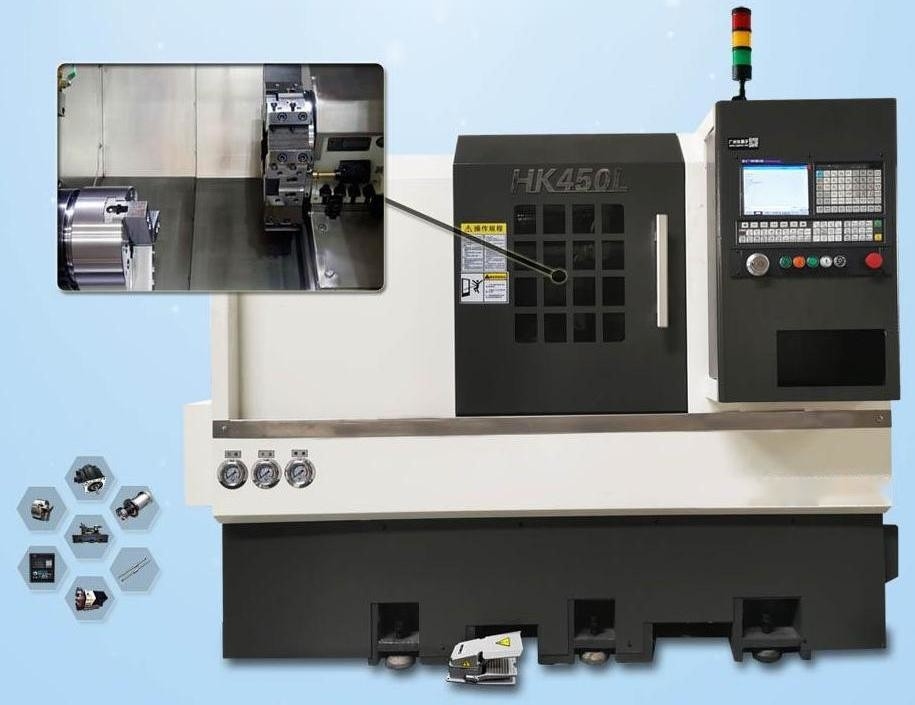

El torno CNC HK450L/460L es un tipo de máquina herramienta de procesamiento práctica, que utiliza una bola inclinada de cama (columna) de guía lineal, la estructura del producto es madura, el rendimiento es estable y confiable.Esta serie de máquinas herramientas puede realizar el eje, tipo de disco de superficie interna y externa, superficie cónica, arco, hilo, perforación, reaming, también puede realizar curva no circular y otro procesamiento de torneado, adecuado para muchas variedades,Procesamiento de productos de lotes pequeños y medianos, especialmente para piezas complejas y de alta precisión puede mostrar su superioridad.
| Punto de trabajo | Modelo | Las demás: | Las demás: |
|---|---|---|---|
| Rango de mecanizado | Cuídate de la cama. | d360 mm | d500 mm |
| Diámetro de giro máximo (tipo de disco) | d250 mm | d400 mm | |
| Diámetro máximo de giro (tipo de eje) | d180 mm | d250 mm | |
| Duración máxima de mecanizado | Las demás: | Cuadrados de las placas | |
| La barra máxima a través del diámetro del orificio | D45 mm | D45 mm | |
| Distancia entre centros | 350 mm | 500 mm | |
| Transcurso del eje X/Z | Viaje efectivo para el eje X | 200 mm | de tamaño igual o superior a 300 mm |
| Viaje efectivo para el eje Z | No más de 330 mm | 470 mm | |
| Velocidad de alimentación rápida del eje X y Z | 20 m/min. | 20 m/min. | |
| Esquinas de guía lineal del eje X,Z | 25/30 | 35/35 ((Roller) | |
| Diámetro del tornillo de plomo/intervalo del eje X,Z | Las demás | Las demás | |
| Servomotor para el eje X,Z | 10/10Nm | 15/15Nm | |
| El eje | Noche de husillo | A2 a 5 | A2 a 5 |
| Diámetro del orificio del husillo | D56 mm | D56 mm | |
| Velocidad máxima del eje | 5 000 rpm | 5 000 rpm | |
| Potencia del motor del husillo | 5.5kw | 7.5kw | |
| Círculo y cilindro de pesca | 6 pulgadas | 6 pulgadas | |
| Precisión de mecanizado | Precisión de posicionamiento del eje X,Z | ± 0,006 mm | ± 0,006 mm |
| Precisión de la capacidad de transmisión del eje X,Z | ± 0,005 mm | ± 0,005 mm | |
| Las aves de corral | Cubierta del cuello | MT-4 | MT-5 |
| Max. Viajando por la manga de tailsrock | 80 mm | 100 mm | |
| Rango de presión del material de cola | 8 a 25 años | 8 a 25 años | |
| Modo de movimiento de la cola | Accionamiento de montura, bloqueo hidráulico | Accionamiento de montura, bloqueo hidráulico | |
| Herramienta | Estándar de la vara de la herramienta | 20*20 | 25*25 |
| Barra de herramientas aburrida | D25 mm | D32 mm | |
| Torreta (estándar de herramientas) | 63 en el centro de 8 estaciones | 80 estaciones en el centro y 10 estaciones en la parte superior | |
| Otras especificaciones | Estructura del lecho | 45° inclinado | 45° de inclinación |
| Dimensión exterior | Dimensión total (L*W*H) | 2200 * 1575 * 1580 | 2400*1575*1680 |
| Peso de la máquina | 2300 kg | 2800 kg |
La estructura del lecho de la máquina utiliza la formación de hierro fundido de alta resistencia Meehanite y tiene una estructura de lecho inclinada de 45° con diseño de equilibrio térmico.alta estabilidad y fácil de operar con flexibilidad.Podría realizar el procesamiento de torsión de superficies circulares internas y externas, superficies cónicas, superficies sonoras, superficies terminales (hilos de sistema de pulgadas, hilos métricos, hilos y hilos afilados), perforación, reing,perforar un agujero y así sucesivamente.La máquina es adecuada para el procesamiento masivo de piezas de trabajo en taller.
El lecho de la máquina utiliza un instrumento láser óptico de alta precisión para compensar la inclinación para garantizar el mismo posicionamiento preciso de la pieza de trabajo.
La línea de distribución en la caja eléctrica está de acuerdo con la norma de seguridad CE. Los componentes eléctricos utilizan una marca de renombre mundial.el diseño del equilibrio térmico razonable y las interferencias eléctricas no se ven afectados por las interferencias externas.
El huso utiliza Taiwan importado. NSK p4 grado rodamiento de bola angular está instalado dentro del huso.El conjunto de la parte delantera 3 y la parte trasera 2 garantiza la rigidez y la precisión de trabajo para la dirección axial y radial.La superficie de contacto para el huso y el armario está raspada.Así,durante el funcionamiento de alta velocidad del huso,podría mantener el huso tranquilo,una vibración mínima y una buena disipación de calor.
El eje X,Z utiliza una guía lineal con alta rigidez ((Hiwin y PMI importados de Taiwán).A través del cálculo y el análisis, la pista y el espaciamiento entre vías utilizan el mejor diseño,baja resistencia y alta rigidezEn el eje x-Z se utiliza un tornillo de bolas de rectificación C3 de alta precisión. Los dos lados del extremo fijo utilizan soportes auxiliares de rodamientos de bolas de ángulo oblicuo de 60° del tipo combinado NSK o FAG.Los dos extremos del eje utilizan el diseño de pretensión para garantizar la precisión de trabajoEl movimiento rápido es de 30 m/min. Por lo tanto, podría aumentar la eficiencia del trabajo y reducir el tiempo de procesamiento.

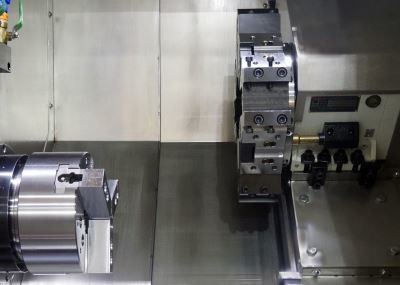

La rotación de la torreta es accionada por un servomotor.Puede girar en dos lados y elegir herramienta en la distancia más corta,cambio rápido de herramienta.
Dependiendo de los materiales de procesamiento, se puede elegir el transportador de chips de cadena. El mantenimiento sencillo es para el cuerpo de la máquina.Así.el operador podría quitar el chip de manera eficaz y mantener el cuerpo de la máquina limpio fácilmente.
