D300mm Tipo de cuchillo de línea de tornos CNC Máquinas herramienta post HK45L
Detalles del producto
| Swing over bed: | d450mm | Max.turning diameter(disc type): | d300mm |
|---|---|---|---|
| Max.turning diameter(axle type): | d120mm | Max. machining length: | 270mm |
| The maximum bar through hole diameter: | d45mm | Effective travel for X-axis: | 720mm |
| Effective travel for Z-axis: | 300mm | Spindle nose: | A2-5 |
| Chuck and angling cylinder: | 6inch | Number of tool post: | 7 |
| Resaltar |
Máquina de torneado del torno del CNC de D300mm,Torno industrial del metal del poste de la herramienta,Tipo torno de la fila del cuchillo del CNC |
||
Descripción del producto

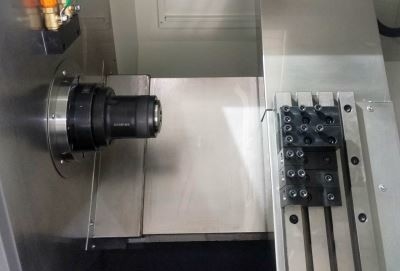

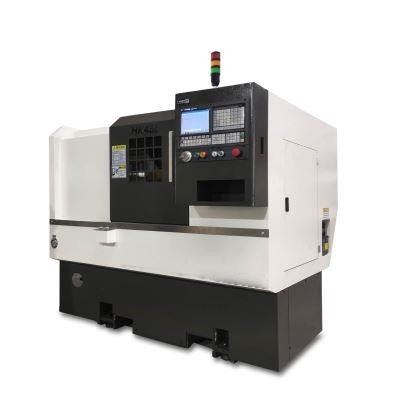

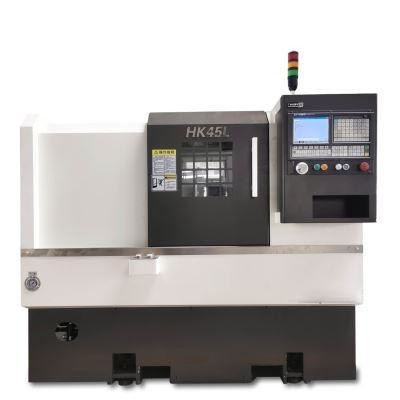

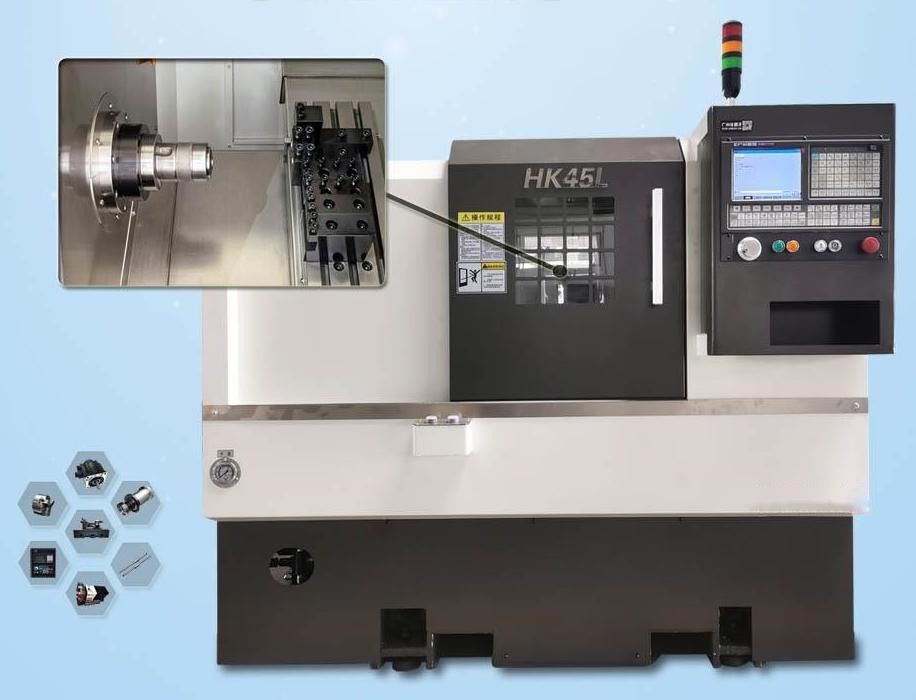

El torno CNC HK45L es adecuado para el acabado por lotes de piezas pequeñas.y el cuerpo de deslizamiento del reposapara herramientas está dispuesto para realizar el procesamiento de torneado. El torno ocupa un área pequeña, con una planificación compacta; adecuado para grandes lotes, alta precisión de todo tipo de procesamiento de piezas de eje corto y disco.Los tornos CNC de línea de cuchillo de la serie HK tienen una ventaja considerable en precio.
| Punto de trabajo | Modelo | Las demás: |
|---|---|---|
| Rango de mecanizado | Cuídate de la cama. | d450 mm |
| Diámetro de giro máximo (tipo de disco) | D300 mm | |
| Diámetro máximo de giro (tipo de eje) | d120 mm | |
| Duración máxima de mecanizado | Las demás: | |
| La barra máxima a través del diámetro del orificio | D45 mm | |
| Distancia entre centros | / | |
| Transcurso del eje X/Z | Viaje efectivo para el eje X | 720 mm |
| Viaje efectivo para el eje Z | 300 mm | |
| Velocidad de alimentación rápida del eje X y Z | 20 m/min. | |
| Esquinas de guía lineal del eje X,Z | 25/30 | |
| Diámetro del tornillo de plomo/intervalo del eje X,Z | Las demás | |
| Servomotor para el eje X,Z | 7.5/7.5Nm | |
| El eje | Noche de husillo | A2 a 5 |
| Diámetro del orificio del husillo | D56 mm | |
| Velocidad máxima del eje | 5 000 rpm | |
| Potencia del motor del husillo | 5.5kw | |
| Círculo y cilindro de pesca | 6 pulgadas | |
| Precisión de mecanizado | Precisión de posicionamiento del eje X,Z | ± 0,006 mm |
| Precisión de la capacidad de transmisión del eje X,Z | ± 0,005 mm | |
| Las aves de corral | Cubierta del cuello | / |
| Max. Viajando por la manga de tailsrock | / | |
| Rango de presión del material de cola | / | |
| Modo de movimiento de la cola | / | |
| Herramienta | Estándar de la vara de la herramienta | 20*20 |
| Barra de herramientas aburrida | D25 mm | |
| Número de puestos de herramientas | 7 | |
| Otras especificaciones | Estructura del lecho | 45° de inclinación |
| Dimensión exterior | Dimensión total (L*W*H) | 2030*1460*1590 |
| Peso de la máquina | 2 000 kg |
La estructura del lecho de la máquina utiliza la formación de hierro fundido de alta resistencia Meehanite y tiene una estructura de lecho inclinada de 45° con diseño de equilibrio térmico.alta estabilidad y fácil de operar con flexibilidad.Podría realizar el procesamiento de torsión de superficies circulares internas y externas, superficies cónicas, superficies sonoras, superficies terminales (hilos de sistema de pulgadas, hilos métricos, hilos y hilos afilados), perforación, reing,perforar un agujero y así sucesivamente.La máquina es adecuada para el procesamiento masivo de piezas de trabajo en taller.
El lecho de la máquina utiliza un instrumento láser óptico de alta precisión para compensar la inclinación para garantizar el mismo posicionamiento preciso de la pieza de trabajo.
La línea de distribución en la caja eléctrica está de acuerdo con la norma de seguridad CE. Los componentes eléctricos utilizan una marca de renombre mundial.el diseño del equilibrio térmico razonable y las interferencias eléctricas no se ven afectados por las interferencias externas.
El huso utiliza Taiwan importado. NSK p4 grado rodamiento de bola angular está instalado dentro del huso.El conjunto de la parte delantera 3 y la parte trasera 2 garantiza la rigidez y la precisión de trabajo para la dirección axial y radial.La superficie de contacto para el huso y el armario está raspada.Así,durante el funcionamiento de alta velocidad del huso,podría mantener el huso tranquilo,una vibración mínima y una buena disipación de calor.
El eje X,Z utiliza una guía lineal con alta rigidez ((Hiwin y PMI importados de Taiwán).A través del cálculo y el análisis, la pista y el espaciamiento entre vías utilizan el mejor diseño,baja resistencia y alta rigidezEn el eje x-Z se utiliza un tornillo de bolas de rectificación C3 de alta precisión. Los dos lados del extremo fijo utilizan soportes auxiliares de rodamientos de bolas de ángulo oblicuo de 60° del tipo combinado NSK o FAG.Los dos extremos del eje utilizan el diseño de pretensión para garantizar la precisión de trabajoEl movimiento rápido es de 30 m/min. Por lo tanto, podría aumentar la eficiencia del trabajo y reducir el tiempo de procesamiento.
La rotación de la torreta es accionada por un servomotor.Puede girar en dos lados y elegir herramienta en la distancia más corta,cambio rápido de herramienta.
Dependiendo de los materiales de procesamiento, se puede elegir el transportador de chips de cadena. El mantenimiento sencillo es para el cuerpo de la máquina.Así.el operador podría quitar el chip de manera eficaz y mantener el cuerpo de la máquina limpio fácilmente.
- Cuatro o más
- Las partidas de las máquinas de la partida 854 incluyen:
- Brazo mecánico
- Línea de producción flexible
transportador de astillas
Cuatro o más
Las partidas de las máquinas de la partida 854 incluyen:
Brazo mecánico
Cambio de potencia
P1: ¿Cómo puedo obtener una cotización?
R: Deje el masaje con sus requisitos de compra y le responderemos lo antes posible.
P2: ¿Puede usted proporcionar máquina personalizada o SPM (máquina de propósito especial)?
R: Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P3: ¿Cuáles son sus términos de garantía?
R: Se suministrará un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses, a partir de la fecha de conocimiento de embarque de la máquina.
P4: ¿Por qué elegir su empresa?
R: Los productos del desarrollo, diseño, fabricación, montaje de todo el proceso de producción se realizan entre plantas con una cadena de producción completa que es su garantía más confiable.Y la mayoría de las marcas de CNC se puede elegir como las necesidades de los usuarios.
P5: ¿Los accesorios estándar están incluidos en el precio?
R: Sí, todos nuestros precios incluyen accesorios estándar.
P6: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
R: Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P7: ¿Cómo puedo elegir las máquinas más adecuadas?
R: Por favor, enumere sus especificaciones o el dibujo de los productos, elegiremos las máquinas más adecuadas para usted.
P8: ¿Cuáles son sus principales productos de su empresa?
R: Nos especializamos en todo tipo de máquinas, tales como torno CNC, máquina de fresado CNC, centro de mecanizado vertical, torno convencional, máquina de perforación, máquina de perforación radial, y así sucesivamente.
P9: ¿Cuáles son las condiciones de pago?
A: T/T 30% de pago inicial cuando se realiza el pedido, 70% de pago del saldo antes del envío.
