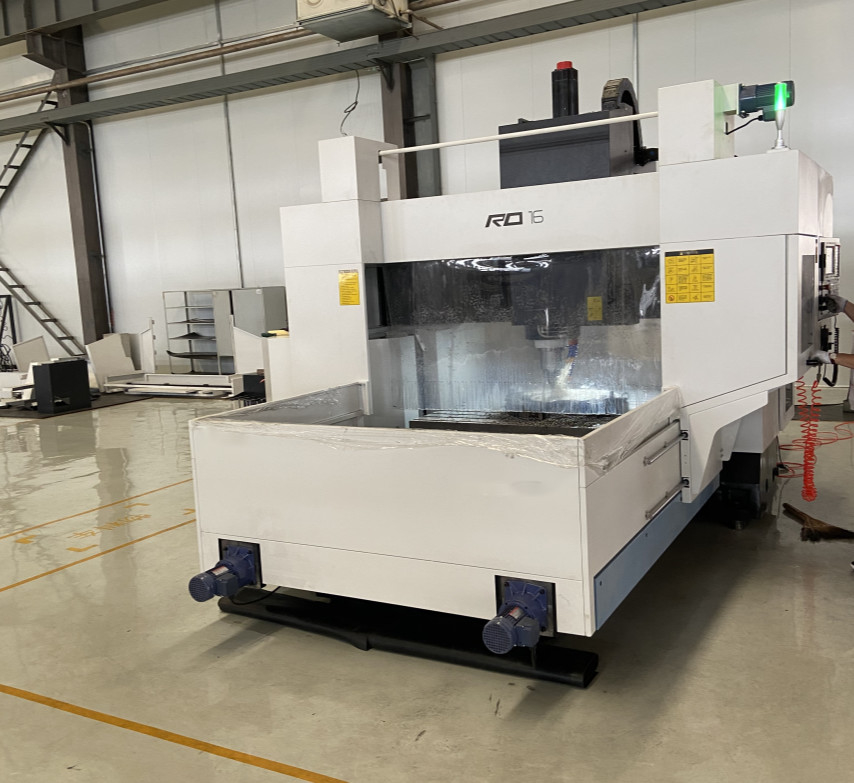

Eje BT50 del centro de la fresadora del pórtico de la perforadora del CNC RD20

La perforación del pórtico del CNC y el centro RD20 de la fresadora orientan la perforadora del CNC BT50

Características de I.Machine:

La serie del RD de productos para las piezas de eficacia alta, altos requisitos del disco de la perforación de la estabilidad, en la rigidez estructural y la capacidad de perforación y mejorar la precisión del agujero que procesaba la posición se ha optimizado grandemente, haciéndole un modelo de optimización profesional que se centraba en usos de la industria.

1,1 estructura principal

RD20 adopta el marco más estable del pórtico, la cama se arregla con el refuerzo interno, la estructura de la cama es gruesa, el haz optimizado seccionado transversalmente se arregla con el carril de guía del paso del palmo grande, el eje de Z de la silla de montar de alta resistencia adopta seis estructuras de bloque de la diapositiva, de modo que la caja del eje tenga alta rigidez estática y dinámica. La máquina se compone de las partes fundamentales principales, del sistema principal del movimiento, del sistema del movimiento de alimentación, del sistema auxiliar del almacenamiento de la herramienta, del sistema neumático, del sistema lubricante, del sistema de protección, del retiro y del sistema de enfriamiento, el sistema del microprocesador de control eléctrico y así sucesivamente.

1,2 partes fundamentales principales

El cuerpo, la mesa de trabajo, la columna, la silla de montar y el cabezal de la cama de RD20 se hacen del arrabio gris de alta resistencia HT300, que tiene buena retención de la rigidez, de la amortiguación de choque y de la precisión.

Los artículos todo dominantes RD20 son terminados por nuestro centro de mecanización del pórtico del CNC de la compañía, desbaste y semi-acabamiento e importados por el centro de mecanización multifuncional del pentaédro de los longmen de la nueva máquina japonesa de Japón (HF - 5 m) en el taller de la temperatura constante para terminar el proceso de acabado final, para asegurarse de que llave precisión que trabaja a máquina grande, asegurando así la exactitud geométrica de máquinas-herramientas.

1,3 sistema principal del movimiento

El sistema principal del movimiento RD20 adopta el motor servo del eje para conducir a través de la correa, y la estructura de conducir el eje mecánico es como sigue:

La unidad del eje es la pieza de la base de la máquina-herramienta. Adopta la unidad del eje de la alta precisión, modelo: BT50. El sistema principal del movimiento adopta el poder del motor servo del eje de 15/18.5kW, la velocidad de la salida máxima de 4000rpm, y el esfuerzo de torsión de la salida de los 214/255N.m.

1,4 sistema del movimiento de la alimentación

RD20 tiene tres ejes de alimentación lineares. El mecanismo de alimentación de tres ejes adopta el motor servo de la CA. El acoplamiento elástico del no-contragolpe está conectado directamente con el tornillo de posicionamiento para realizar el movimiento de intercambio de cada eje.

1,5 sistema de protección

La forma protectora de carril de guía RD20: El eje de X es placa protectora de acero inoxidable del tirón 201, eje de Y es cubierta del órgano, eje de Z es blindaje de acero inoxidable para proporcionar la protección adecuada para el sistema de la alimentación; La protección de la máquina-herramienta es diseñada y fabricada por nuestra compañía. El área de operación de la máquina-herramienta es completamente incluida asegurar el funcionamiento de la seguridad y de la protección durante la operación.

1,6 retiro del microprocesador y sistema de enfriamiento

La descarga del microprocesador RD20 adopta la jaula trenzada doble y después del microprocesador de cadena que descarga el dispositivo, microprocesador que recibe el coche.

El sistema de enfriamiento adopta dos cámaras de enfriamiento del enfriamiento interno de la herramienta y del enfriamiento externo. El enfriamiento interno adopta 20bar, sistema de centro de alta presión de la filtración del agua del alto-flujo 65L/min, y el enfriamiento externo adopta el flujo 67L/min y la cabeza de los 27m para asegurar la confiabilidad del enfriamiento.

La configuración estándar del arma de agua de alta presión, puede limpiar mejor las limaduras del hierro de la máquina-herramienta.

1,7 sistema neumático

RD20 adopta componentes del control neumático con funcionamiento confiable y buena estabilidad para cambiar la herramienta para el eje, el aire limpio que sopla para el centro del eje, y el gas comprimido seco y limpio para la escopeta de aire comprimido externa.

Parámetros técnicos de II.Main

Lista de la configuración de III.Main

IV.Why nos eligen

Preventa:
(1) con respecto a sus demandas, la mejor máquina conveniente será recomendarle, la ayuda modificada para requisitos particulares de la máquina también;
(2) con respecto a sus requisitos del país, algunos certificados proveerán para ayudarle liquidación. Como el CE, CO, FORM-A, FORM-E, FORM-F, certificado original firmado por Embassy.etc.
(3) toda la máquina será probada antes de entrega, y llevaremos el vídeo y las imágenes usted. Cuando usted la recibe, puede trabajar directamente.

Después-ventas
(1) suministraremos todo el sistema de control y el software actúa manual, así que usted puede actuar la máquina fácilmente para referirla.
(2) todo el problema de la máquina, usted puede preguntarme en cualquier momento, le ayudaremos a solucionar por manera en línea, o el teléfono, correo electrónico, vídeo remoto en la primera vez, si todo el éstos no pueden solucionar su problema, nuestro ingeniero irá a su fábrica a ayudarle en punto.
La recepción a nuestra fábrica para aprender cómo actuar la máquina, un ingeniero profesional así como usted, este servicio gratis.

Garantía:
Un año para la máquina entera, cualquier parte excepto los materiales consumibles rotos con respecto a calidad de la máquina en el plazo de un año, le enviaremos las piezas gratis.
