Tipo cabeza vertical universal de la rodilla M5 de la torrecilla de la fresadora de la torrecilla
Detalles del producto
| Nombre de producto: | Fresadora de la torrecilla M5 | Viaje del eje de X: | 840m m |
|---|---|---|---|
| Viaje del eje de Y: | 330m m | Viaje del eje de Z: | 380m m |
| Tamaño de la tabla: | 1370*330m m | Forma cónica del agujero del eje: | Soporte: R8/NT30 NT40 horizontal |
| Gama de velocidad del eje: | 66-4540r/min | Viaje del eje:: | 127m m |
| Peso: | 1550kg | Dimensiones: | 1800*1680*2190m m |
| Resaltar |
Tipo fresadora de la rodilla de la torrecilla,Cabeza vertical de la fresadora de la torrecilla,Molino universal M5 de la torrecilla del CNC |
||
Descripción del producto

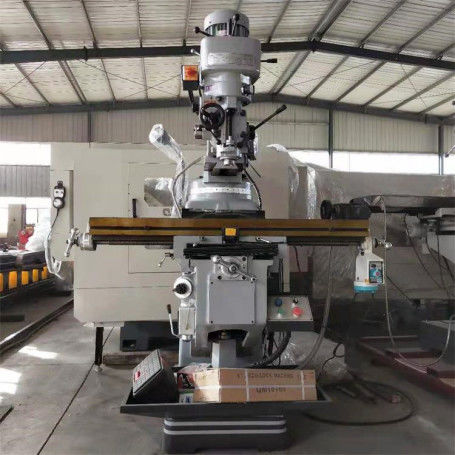

Fresadora horizontal de Mini Universal Turret Milling Machine de la cabeza vertical de la torrecilla de la fresadora M5 de la torrecilla
Características de la máquina de la parte I
1. La máquina es compacta en la estructura, pequeña de tamaño y alto en flexibilidad. La cabeza que muele puede dar vuelta al alrededor 90° y hacia adelante y hacia atrás a 45°.
2. La máquina adopta el bastidor de alto grado de Mihanna, con la estructura fuerte, ninguna deformación y buena estabilidad. El eje principal se hace de la aleación del cromo-molibdeno, molido finamente después de moderar y de moderar el tratamiento térmico, combinado con los rodamientos del cartabón del grado de la precisión, con la fuerza que corta fuerte y la precisión excelente.
3. La nuez de tres ejes de la base del diente de la esquina se hace del bronce de fósforo avanzado (PBC-2), con buena resistencia de desgaste y vida de servicio larga.
4. Los slideways del eje de X y de Y se atan con las hojas del desgaste de Turcite-B, que son fáciles de actuar, tarifa baja del desgaste y el artículo.
5. Después de apagar y de endurecer, la tabla de trabajo es molida finamente, que no es fácil de llevar.
6. Equipado de la bomba de aceite manual, de la lubricación centralizada de la mesa de trabajo y de la plataforma de elevación.
7. Equipado de la caja y del regulador eléctricos mejorados, con 24V, 110V, zócalo de la salida 220V.
8. El dispositivo neumático de la brocha se puede seleccionar realizar el cambio en 2 segundos, eficacia alta de la herramienta, rápido y seguro.
Especificación técnica y datos principales de la parte II
| Artículo | Parameter/M5 |
| Viaje del eje de X | 840m m |
| Viaje del eje de Y | 330m m |
| Viaje del eje de Z | 380m m |
| Tamaño de la tabla: | 1370*330m m |
| Forma cónica del agujero del eje | Soporte: R8/NT30 NT40 horizontal |
| Gama de velocidad del eje | 66-4540r/min |
| Distancia entre la cara del extremo del eje y la mesa de trabajo | 0-450m m |
| Viaje del eje: | 127m m |
| Velocidad del eje | Soporte: 16 velocidades, horizontales: 12 velocidades |
| Alimentación del eje: | 0.076/0.003" 0.038/0.0015" 0.203/0.008" |
| Eje de poca velocidad (R /min) | 66,110,175,270,550,930,1460,2270 |
| Velocidad del eje (R /min) | 132,220,350,540,1100,1860,2920,4540 |
| Ángulo inclinable de la cabeza que muele vertical: |
° 45 antes, - ° 45 después la derecha de 90 °, - izquierda de 90 ° |
| T-ranura (anchura * número de ranuras * echada) | 16*3*65 milímetro |
| Voltaje (v)/frecuencia (herzios) | 380/50 |
| Motor principal | Soporte: 5HP/3.75KW horizontal: 3KW |
| Motor de enfriamiento | 1/8HP/45W |
| Carga máxima de la mesa de trabajo | 500KG |
| Peso | 1550KG |
| Dimensiones: | 1800*1680*2190m m |
Lista de la parte III de accesorios
| NO. | Nombre | Qty |
| 1 | Caja de herramientas | 1 |
| 2 | Barra del drenaje | 1 |
| 3 | Manivela de elevación | 1 |
| 4 | Rueda de mano | 1 |
| 5 | Manija de la alimentación | 1 |
| 6 | Llave inglesa compensada doble del anillo | 1 |
| 7 | Pote plástico del aceite | 1 |
| 8 | Destornillador ranurado | 1 |
| 9 | Llave del hexágono (métrica) | 1 |
| 10 | Instrucciones | 1 |
| 11 | Certificado | 1 |
Accesorios opcionales de la parte IV
| NO. | Nombre | Observaciones |
| 1 | 2 eje DRO | |
| 2 | Alimentador automático de la herramienta | |
| 3 | tornillo de la máquina de 6 pulgadas | |
| 4 | Placa de prensa y tirada que muele |
Servicio post-venta de la parte V
1. El servicio online del soporte técnico proporcionó.
2. el servicio de ficheros técnico proporcionó.
3. el vídeo de la operación de máquina proporcionó.
4. el servicio de entrenamiento in situ proporcionó.
el reemplazo de las piezas 5.Spare y el servicio de reparación proporcionaron.
6. Si usted necesita desarrollar productos con su propia especificación, podemos ayudarle a elaborarla.
7. siempre ser honesto, nunca mentira al cliente, y nunca declare que cualquier cosa que no tenemos.
