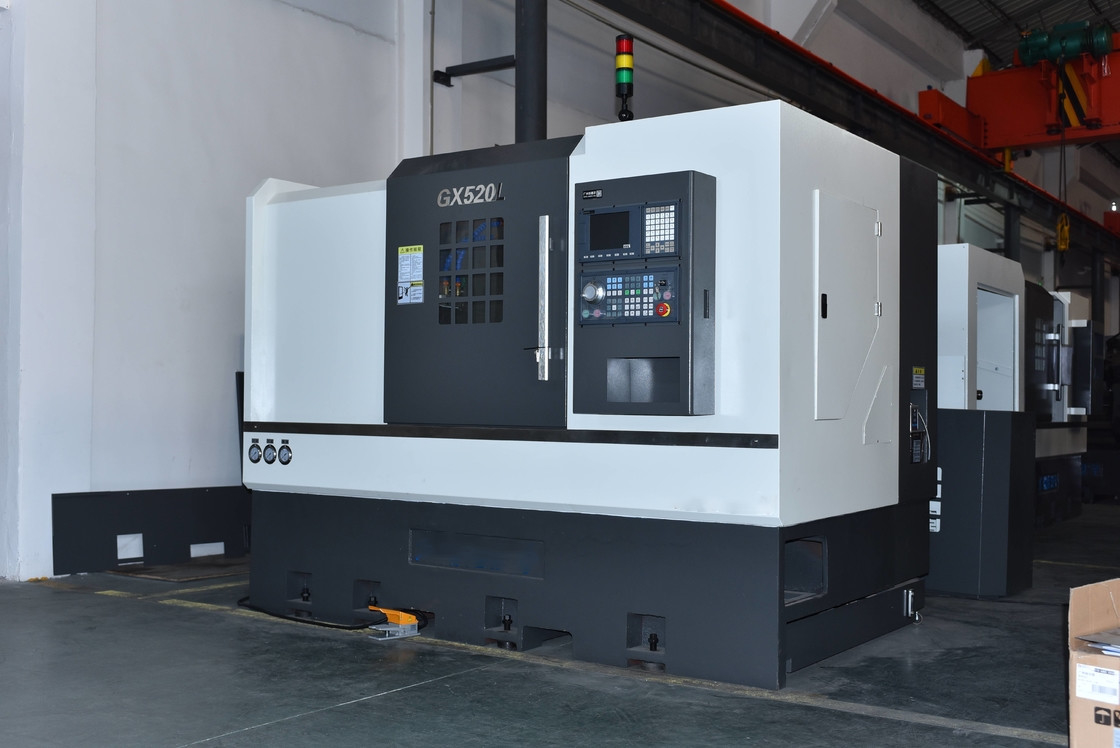

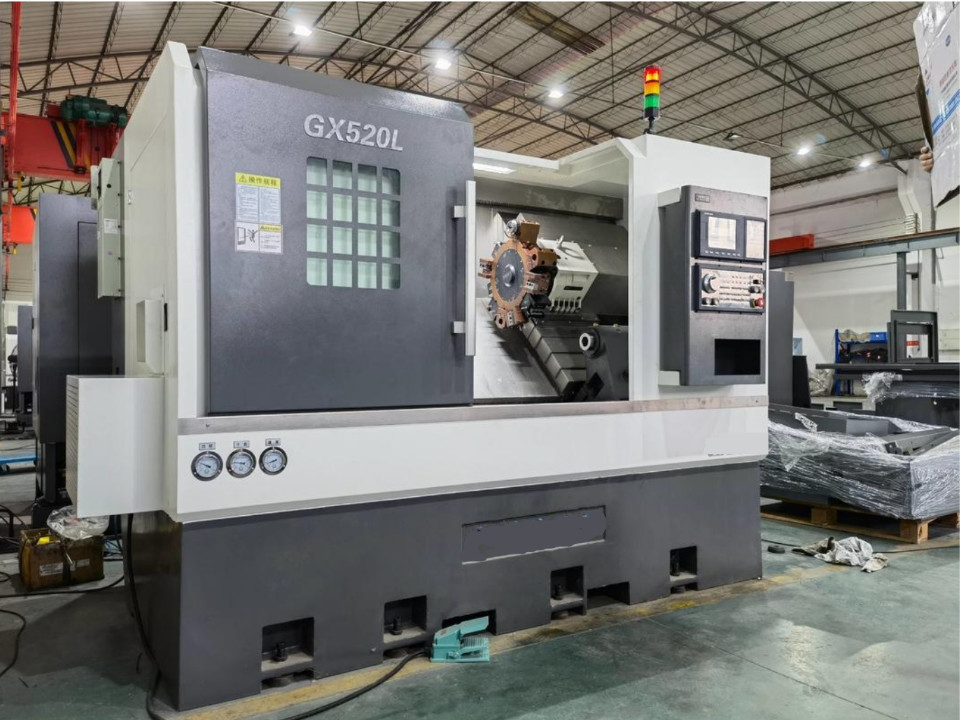

Torno de torneado de torneado inclinado del metal de la torrecilla del poder de la estación del centro 12 del CNC de GX520L
Detalles del producto
| Nombre de producto: | Centro de torneado GX520L del CNC | Oscilación máximo sobre cama: | 500m m |
|---|---|---|---|
| Diámetro que trabaja a máquina máximo (tipo del disco): | 460m m | Diámetro que trabaja a máquina máximo (tipo del eje): | 300M M |
| Longitud de Max Processing: | 570m m | Distancia entre los centros: | 620m m |
| Tipo de la nariz del eje: | A2-6 | Poder del motor del eje: | 11kw |
| Diámetro de la barra: | 52M M | Peso: | 4300kgs |
| Resaltar |
Torno de torneado del metal inclinado,Torno de la torrecilla del poder,Centro de torneado del CNC del metal de la torrecilla |
||
Descripción del producto
El metal de torneado inclinado del centro GX520L 4500rpm del CNC que da vuelta al proveedor al por mayor fabrica
Características principales de I.Product
la cama de la máquina 1.The utiliza el laserinstrument óptico de la alta precisión para hacer la remuneración de la echada para asegurar la misma colocación exacta de pedazo del trabajo.
2. X, Z-AXIS pone para utilizar manera linear de la guía con alto rgidity (Hiwin y PMI importados de Taiwán). Con el cálculo y el análisis, la pista y el espaciamiento de la pista utilizan el mejor diseño, la resistencia baja y la alta rigidez. Tornillo de pulido de la bola de la precisión C3 del uso de X.Z-axis alto. Ambos lados de la ayuda auxiliar fija del rodamiento de bolitas del ángulo del uso final 60°oblique del combinedtype de NSK o del MARICA. De dos ejes uso el diseño de la pretensión para asegurar exactitud de trabajo. El movimiento rápido es 30m/min. Así podría aumentar la eficacia del trabajo y el tiempo de procesamiento de la disminución.
3. El eje utiliza el grado de Taiwán imported.NSK p4 que el rodamiento de bolitas angular está instalado dentro del eje. El montaje de los 3 delanteros y los 2 traseros asegura rigidez y la exactitud de trabajo para la dirección axial y radial. El surtace que entra en contacto con para el eje y el gabinete se raspa. Así, durante el funcionamiento de alta velocidad del eje, podría guardar el qulet del eje, la vibración mínima y la buena disipación de calor.
II. parámetros técnicos principales
| NO. | Artículo | Unidad | Parámetro |
| 1 | Oscilación máximo sobre cama | milímetro | 500 |
| 2 | Diámetro que trabaja a máquina máximo (tipo del disco) | milímetro | 460 |
| 3 | Diámetro que trabaja a máquina máximo (tipo del eje) | milímetro | 300 |
| 4 | Longitud de proceso máxima | milímetro | 570 |
| 5 | Distancia entre los centros | milímetro | 620 |
| 6 | Tipo de la nariz del eje | A2-6 (A2-8 opcional) | |
| 7 | Poder del motor del eje | Kilovatio | 11 |
| 8 | Tirada/cilindro giratorio del aceite | 8 pulgadas | |
| 9 | Velocidad del eje | RPM | 4500 (A2-8 eje 3000) |
| 10 | Diámetro de agujero del eje | milímetro | 66 (A2-8 eje 80) |
| 11 | Diámetro de la barra | milímetro | 52 (A2-8 eje 65) |
| 12 | Especificaciones del tornillo del eje de X/Z | 4010/4010 | |
| 13 | Movimiento del límite del eje de X | milímetro | 300 |
| 14 | Especificaciones del carril del eje de X/Z | 35/45 | |
| 15 | Movimiento del límite del eje de Z | milímetro | 620 |
| 16 | Tarifa rápida del eje de X/Z | m/min | 20 |
| 17 | Motor servo del eje de X/Z | Nanómetro | 18/18 |
| 18 | Motor servo del eje del poder | Nanómetro | 15 |
| 19 | Exactitud de repetición del eje de X/Z | milímetro | ±0.003 |
| 20 | Eje de X/Z que coloca exactitud | milímetro | ±0.005 |
| 21 | Torrecilla | torrecilla del poder 12-station | |
| 22 | Especificación de la manga del residuos de mezcla | MT-5 | |
| 23 | Movimiento de la manga del residuos de mezcla | milímetro | 100 |
| 24 | Length*width*height | milímetro | 2770x1780x11945 |
| 25 | Cargue (peso aproximado) | kilogramo | 4300 |
III. lista principal de la configuración
| Configuración estándar | |||
| Los accesorios nombran | Marca | Observaciones | |
| Sistema del CNC | Taiwán | Syntec 22TA | |
| Conductor del eje | Taiwán | Syntec | |
| Motor servo del eje de X/Z | Taiwán | Syntec | Control del autobús |
| Eje | Taiwán | Luo Li/Dan Quan | |
| Transporte del eje | Japón | NSK | |
| Transporte de la barra del tornillo | empresa conjunta | THT | |
| carril de guía linear | Taiwán | PMI/HIWIN | Eje de X: 35 rodillos Eje de Z: 45 rodillos |
| tornillo de la bola | Taiwán | PMI/HIWIN | Eje de X: 4010 Eje de Z: 4010 |
| Cilindro rotatorio hueco | hecho en China | KEPUTE | |
| Tirada hidráulica hueco | Taiwán | Qiandao/Tongfu | |
| Torrecilla axial del poder | Taiwán | Corazón King Kong | |
| Sistema lubricante automático | hecho en China | Funcionamiento Liang Sheng de Hu | |
| Sistema de enfriamiento | Jing Jiang/Luo Kai | ||
| cambiador de calor | Lingji | ||
| Lámpara de la alarma | De alta calidad nacional | ||
| eléctrico | Chint | ||
| Manual técnico | |||
| Manual mecánico del uso y del mantenimiento, manual eléctrico, certificado, lista de embalaje, manual de la operación de sistema (fichero electrónico), manual de la programación de sistemas (fichero electrónico) | |||
Muestra de IV.Workpiece
V. Packing y envío
