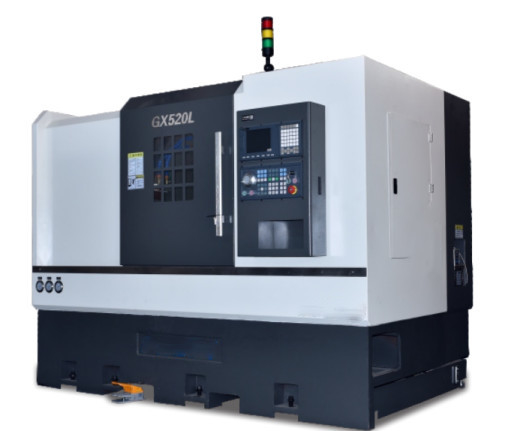

Centro de torneado del CNC de GX520LI máquina 4500 RPM de la cama de la inclinación de 45 grados
Detalles del producto
| Nombre de producto: | Centro de torneado GX520LI del CNC | Oscilación máximo sobre cama: | 500m m |
|---|---|---|---|
| Diámetro que trabaja a máquina máximo (tipo del disco): | 460m m | Diámetro que trabaja a máquina máximo (tipo del eje): | 300M M |
| Longitud de Max Processing: | 1000m m | Distancia entre los centros: | 1080m m |
| Tipo de la nariz del eje: | A2-6 | Poder del motor del eje: | 11kw |
| Diámetro de la barra: | 52M M | Peso: | 5500kgs |
| Resaltar |
Torno inclinado de torneado del CNC de la cama,Torno de la cama de la inclinación de 45 grados,Torno de la torrecilla del CNC |
||
Descripción del producto
Centro de torneado GX520LI del CNC máquina 4500 RPM de la cama de la inclinación de 45 grados
Introducción de I.Product
La estructura de la cama de la máquina utiliza el arrabio de alta resistencia de Meehanite que forma y tiene estructura de la cama 45°slant con la balanza de calor design.thus que la máquina tiene los caracteres siguientes: alto rendimiento, alta estabilidad y fácil actuar fexiblemente. Podría realizar el proceso de torneado de interno y de externalcircular
la superficie, superficie cónica, es superficial, endface (hilos del sistema de la pulgada, hilos métricos, hilo de la forma cónica e hilo), perforando, escariado, agujereando un agujero y así sucesivamente. La máquina es conveniente para el pedazo total del trabajo de proceso en taller.
II. parámetros técnicos principales
| NO. | Artículo | Unidad | Parámetro |
| 1 | Oscilación máximo sobre cama | milímetro | 500 |
| 2 | Diámetro que trabaja a máquina máximo (tipo del disco) | milímetro | 460 |
| 3 | Diámetro que trabaja a máquina máximo (tipo del eje) | milímetro | 300 |
| 4 | Longitud de proceso máxima | milímetro | 1000 |
| 5 | Distancia entre los centros | milímetro | 1080 |
| 6 | Tipo de la nariz del eje | A2-6 (A2-8 opcional) | |
| 7 | Poder del motor del eje | Kilovatio | 11 |
| 8 | Tirada/cilindro giratorio del aceite | 8 pulgadas | |
| 9 | Velocidad del eje | RPM | 4500 (A2-8 eje 3000) |
| 10 | Diámetro de agujero del eje | milímetro | 66 (A2-8 eje 80) |
| 11 | Diámetro de la barra | milímetro | 52 (A2-8 eje 65) |
| 12 | Especificaciones del tornillo del eje de X/Z | 4010/4010 | |
| 13 | Movimiento del límite del eje de X | milímetro | 300 |
| 14 | Especificaciones del carril del eje de X/Z | 45/45 | |
| 15 | Movimiento del límite del eje de Z | milímetro | 1050 |
| 16 | Tarifa rápida del eje de X/Z | m/min | 20 |
| 17 | Motor servo del eje de X/Z | Nanómetro | 18/18 |
| 18 | Motor servo del eje del poder | Nanómetro | 15 |
| 19 | Exactitud de repetición del eje de X/Z | milímetro | ±0.003 |
| 20 | Eje de X/Z que coloca exactitud | milímetro | ±0.005 |
| 21 | Torrecilla | torrecilla del poder 12-station | |
| 22 | Especificación de la manga del residuos de mezcla | MT-5 | |
| 23 | Movimiento de la manga del residuos de mezcla | milímetro | 100 |
| 24 | Length*width*height | milímetro | 3220x1950x2130 |
| 25 | Cargue (peso aproximado) | kilogramo | 5500 |
III. lista principal de la configuración
| Configuración estándar | |||
| Los accesorios nombran | Marca | Observaciones | |
| Sistema del CNC | Taiwán | Syntec 22TA | |
| Conductor del eje | Taiwán | Syntec | |
| Motor servo del eje de X/Z | Taiwán | Syntec | Control del autobús |
| Eje | Taiwán | Luo Li/Dan Quan | |
| Transporte del eje | Japón | NSK | |
| Transporte de la barra del tornillo | empresa conjunta | THT | |
| carril de guía linear | Taiwán | PMI/HIWIN | Eje de X: 45 rodillos Eje de Z: 45 rodillos |
| tornillo de la bola | Taiwán | PMI/HIWIN | Eje de X: 4010 Eje de Z: 4010 |
| Cilindro rotatorio hueco | hecho en China | KEPUTE | |
| Tirada hidráulica hueco | Taiwán | Qiandao/Tongfu | |
| Torrecilla axial del poder | Taiwán | Corazón King Kong | |
| Sistema lubricante automático | hecho en China | Funcionamiento Liang Sheng de Hu | |
| Sistema de enfriamiento | Jing Jiang/Luo Kai | ||
| cambiador de calor | Lingji | ||
| Lámpara de la alarma | De alta calidad nacional | ||
| eléctrico | Chint | ||
| Manual técnico | |||
| Manual mecánico del uso y del mantenimiento, manual eléctrico, certificado, lista de embalaje, manual de la operación de sistema (fichero electrónico), manual de la programación de sistemas (fichero electrónico) | |||
Muestras de IV.Processing
