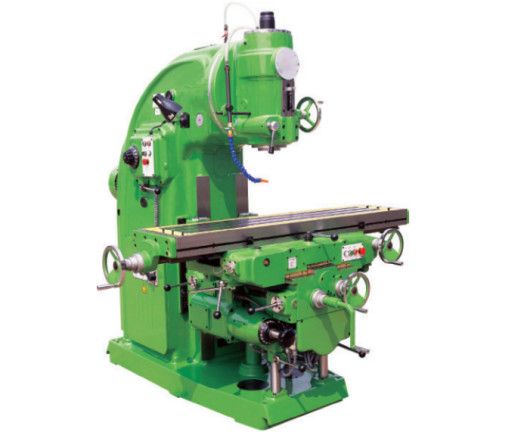

El tipo vertical cabeza para corte de metales de la rodilla X5032 de la fresadora 45 grados gira sobre un eje
Detalles del producto
| Nombre de producto: | X5032 rodilla-tipo vertical fresadora | Tamaño de Worktabel: | 320×1325m m |
|---|---|---|---|
| Distancia de la cara del eje a la mesa de trabajo: | 45-415m m | Distancia de la cara del extremo del eje a la columna: | 350m m |
| Diámetro de agujero del eje: | 29m m | Velocidad del eje: | 30-1500rpm |
| Ángulo rotatorio de la cabeza que muele: | ±45° | Viaje del eje: | 85m m |
| Resaltar |
Cabeza para corte de metales del molino vertical de la rodilla,Tipo perforadora de la rodilla vertical,45 grados giran sobre un eje fresadora de la rodilla |
||
Descripción del producto
X5032 rodilla-tipo vertical eslabón giratorio principal para corte de metales +/--45 grados de la fresadora
Ventajas del producto de la parte I
1.Mainly por la base, el fuselaje, el banco de trabajo, el asiento de desplazamiento del asiento de desplazamiento, de la elevación, la caja del eje y otros componentes principales son hechos del bastidor material de alta resistencia, y por el tratamiento de envejecimiento artificial, para asegurar la estabilidad a largo plazo de la máquina-herramienta.
la cabeza que muele vertical 2.The puede ser ±45° ajustado en el avión vertical para ampliar la gama de proceso de la máquina-herramienta; El transporte del eje para el rodamiento de rodillos, fuerza de sustentación es fuerte, y el eje utiliza el frenado de la energía, frenando el esfuerzo de torsión es grande, para rápidamente y confiable.
la dirección de 3.Table X/Y/Z tiene alimentación manual, alimentación del motor y el motor rápidamente alimenta tres, alimenta velocidad puede cumplir diversos requisitos de proceso; La alimentación rápida puede hacer el objeto rápidamente a la posición de proceso, procesando es conveniente, rápidamente, acorta el tiempo de no-proceso.
4.X, Y, par de la guía de la dirección de Z tres después de apagar audio estupendo, proceso de pulido y que raspa de la precisión, con la lubricación forzada, mejoran la exactitud, prolongan la vida de servicio de la máquina.
el dispositivo 5.Lubrication puede ser tornillo vertical, horizontal, vertical y la lubricación forzada del carril de guía, reduce desgaste de la máquina, para asegurar la operación eficiente de máquinas-herramientas; Al mismo tiempo, el sistema de enfriamiento cambia el tamaño del flujo del líquido refrigerador ajustando la boca para cubrir diversas necesidades de proceso.
el diseño de máquina 6.The se ajusta al principio de ingeniería del cuerpo humano, fácil actuar; El panel de la operación se diseña con símbolos visuales, simple e intuitivo.
Especificación técnica y datos principales de la parte II
| Modelo del producto | X5032 |
| Distancia de la cara del eje a la mesa de trabajo | 45-415 |
| Distancia de la cara del extremo del eje a la columna | 350 |
| Forma cónica del eje | 7:24 |
| Diámetro de agujero del eje | 29 |
| Velocidad del eje (r.pm) | 30-1500 |
| Ángulo rotatorio de la cabeza que muele | ±45° |
| Viaje del eje (milímetros) | 85 |
| Tamaño de Worktabel (milímetros) | 320×1325 |
| Viaje de la mesa de trabajo (milímetros) | 700 225 370 |
| Alimentación de la mesa de trabajo | 23.5-1180/15-786/8-394 |
| Alimentación rápida (mm/min) | 2300/1540/770 |
| T-ranura (número/anchura) | 3/18/70 |
| Motor principal (kilovatios) | 7,5 |
| Motor de alimentación (kilovatios) | 1,5 |
| Dimensión total (milímetros) | 2530×1890×2380 |
| Peso neto (kilogramos) | 2900 |
