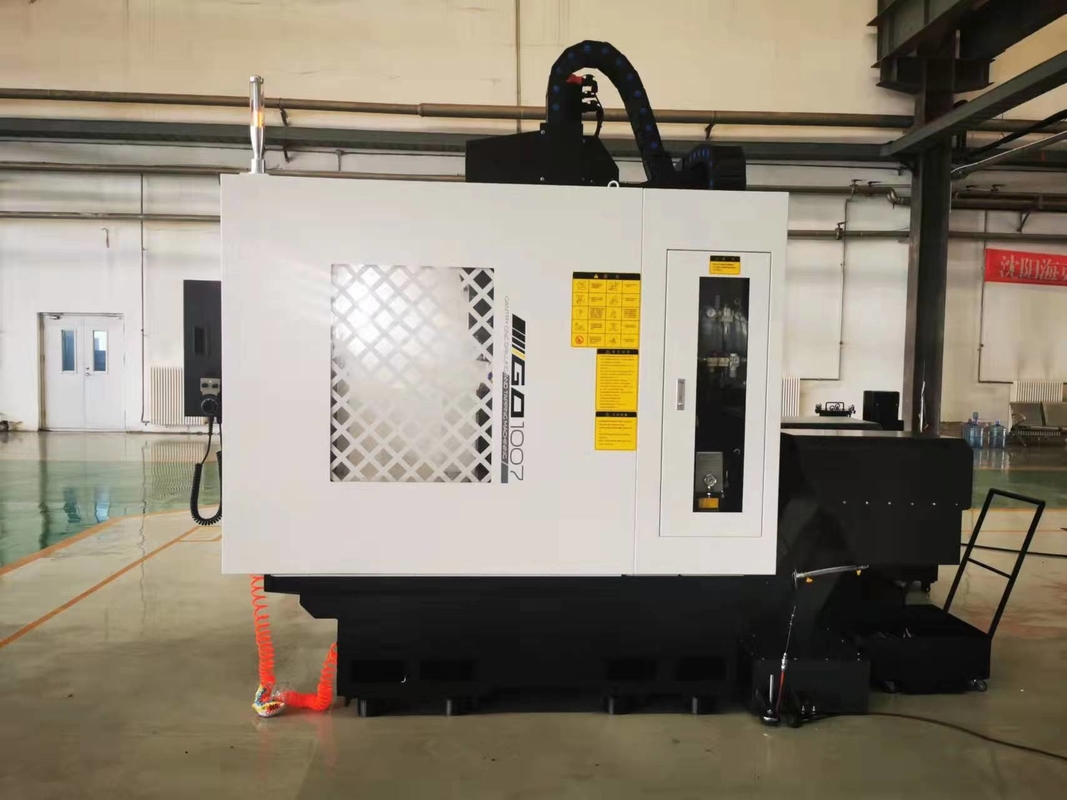

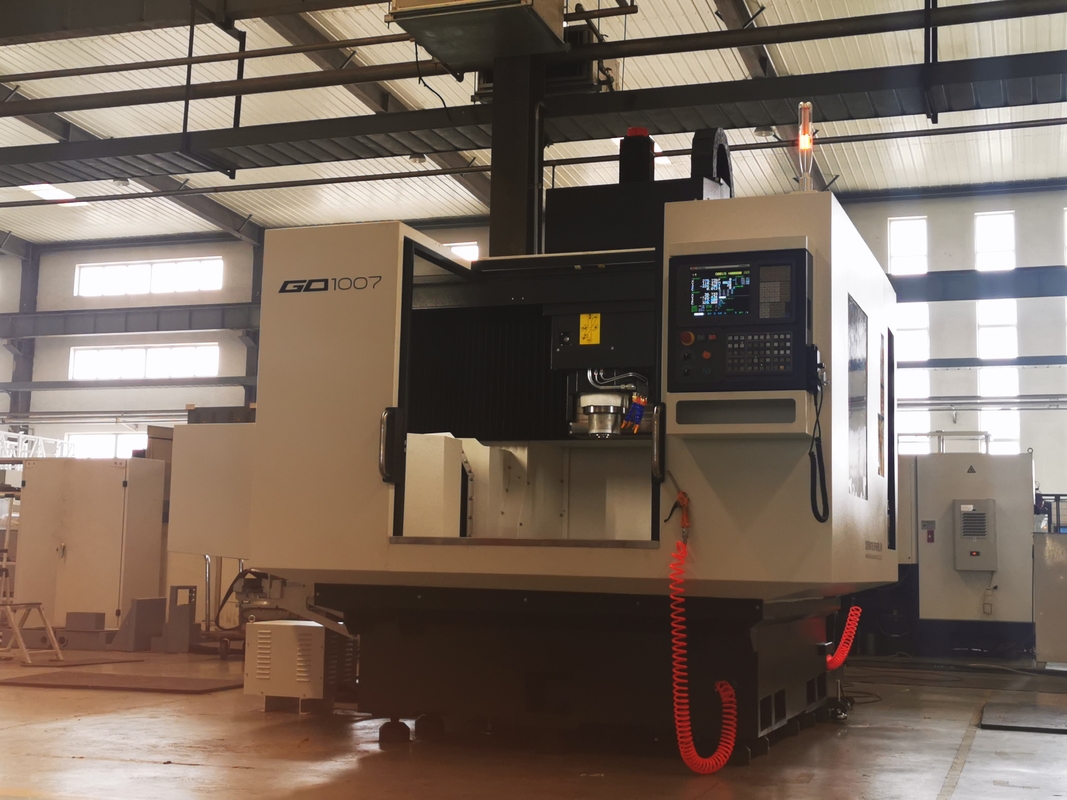

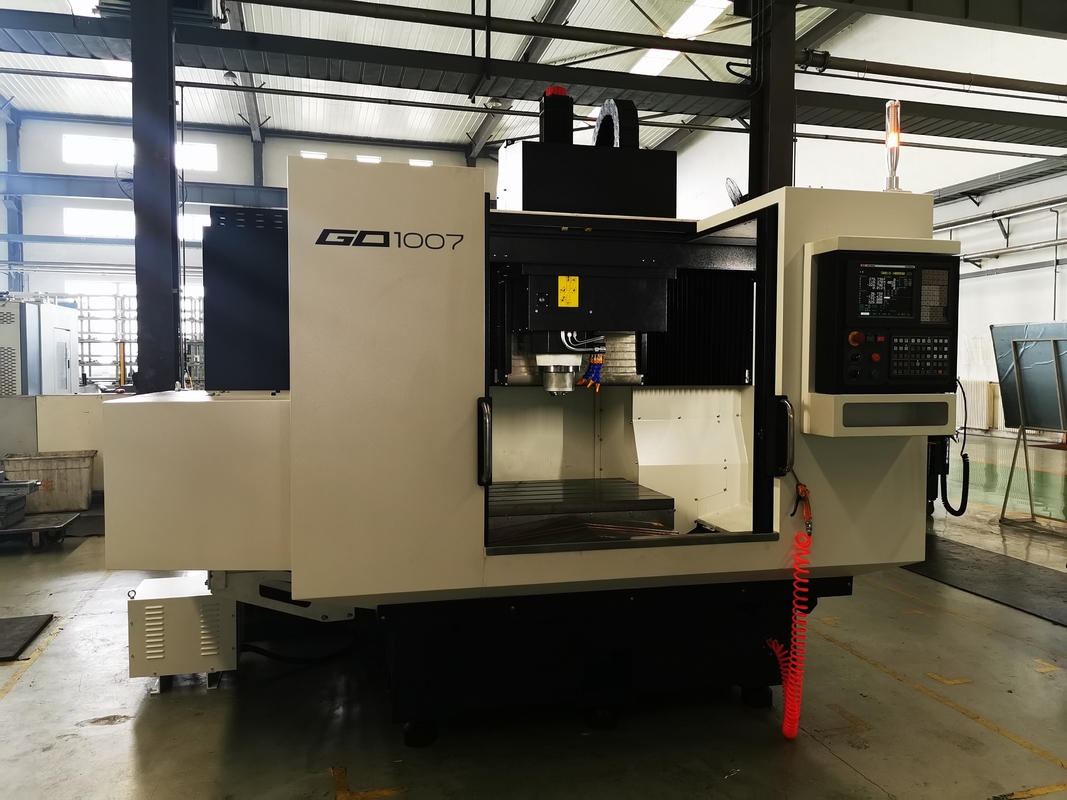

Tipo centro GD1007 del pórtico de la fresadora de la perforadora del CNC

Tipo perforación del pórtico del CNC y centro de mecanización que muele GD1007

1. Descripción de la máquina:

1,1 estructura principal de la máquina

GD1007 adopta el marco más estable del pórtico, la cama se arregla con los refuerzos, y la estructura de la cama es gruesa. El haz optimizado seccionado transversalmente se arregla con el carril de guía caminado grande-palmo, y z-AXIS de la silla de montar de alta resistencia se construye con el bloque de la seis-diapositiva, que hace el cabezal con altos parásitos atmosféricos y rigidez dinámica. La máquina se compone de las partes fundamentales principales, del sistema principal del movimiento, del sistema del movimiento de alimentación, del sistema auxiliar del almacenamiento de la herramienta, del sistema neumático, del sistema lubricante, del sistema de protección, del retiro y del sistema de enfriamiento, el sistema del microprocesador de control eléctrico y así sucesivamente.

1,2 partes fundamentales principales de la máquina

Las partes grandes dominantes principales GD1007 de la cama, tabla, columna, silla de montar, material de la caja del eje son el arrabio gris de alta resistencia HT300, con buenas rigidez y amortiguación de choque, buena retención de la exactitud.

Los artículos todo dominantes GD1007 son terminados por nuestro centro de mecanización del pórtico del CNC de la compañía, desbaste y semi-acabamiento e importados por el centro de mecanización multifuncional del pentaédro del pórtico de la nueva máquina japonesa de Japón (HF - 5 m) en el taller de la temperatura constante para terminar el proceso de acabado final, para asegurarse de que llave precisión que trabaja a máquina grande, asegurando así la exactitud geométrica de máquinas-herramientas.

1,3 sistema principal del movimiento de máquina

El sistema principal del movimiento GD1007 adopta el motor servo del eje a través de la impulsión de correa, conduciendo la estructura mecánica del eje, los detalles es como sigue:

La unidad del eje es la pieza de la base de la máquina-herramienta, usando unidad del eje de la alta precisión, modelo: BT50, el sistema principal del movimiento adopta el poder de 15/18.5kW, estructura del motor servo del eje de la transmisión es la impulsión de correa, la velocidad de 4000RPM, esfuerzo de torsión de la salida máxima de la salida de los 214/255N.m.

1,4 sistema del movimiento de la alimentación de la máquina

GD1007 tiene un total de tres ejes de alimentación lineares. El mecanismo de alimentación de tres ejes adopta el motor servo de la CA. El acoplamiento elástico del no-contragolpe está conectado directamente con el tornillo de posicionamiento para conducir directamente el tornillo de la bola para girar y para realizar el movimiento de intercambio de cada eje.

1,5 revista de la máquina-herramienta:

GD1007 adopta la revista serva hecha en casa de la herramienta de la fábrica, el método del cambio de la herramienta es confiabilidad in situ, alta, cambio rápido de la herramienta; Los parámetros específicos de la revista de la herramienta son como sigue:

Forma ................................. BT50 de la herramienta

Cantidad del almacenamiento de la revista ...... . ........................ 16pcs

Diámetro máximo (herramienta llena/herramienta adyacente vacía)… ........ Φ 133/Φ 200 milímetros

Longitud máxima ........................ 300m m de la herramienta

Peso máximo de la herramienta ................................ 15KG

1,6 sistema de protección de la máquina-herramienta

Forma de la protección del carril de guía GD1007: El eje x es cubierta del órgano, eje de Y es placa protectora de acero inoxidable del tirón 201, eje de Z es blindaje de acero inoxidable para proporcionar la protección adecuada para el sistema de la alimentación; La protección de la máquina-herramienta es diseñada y fabricada por nuestra compañía. El área de operación de la máquina-herramienta es completamente incluida asegurar el funcionamiento de la seguridad y de la protección durante la operación.

El colector estándar de la niebla del aceite, reduce la descarga de la niebla a fuera de la máquina.

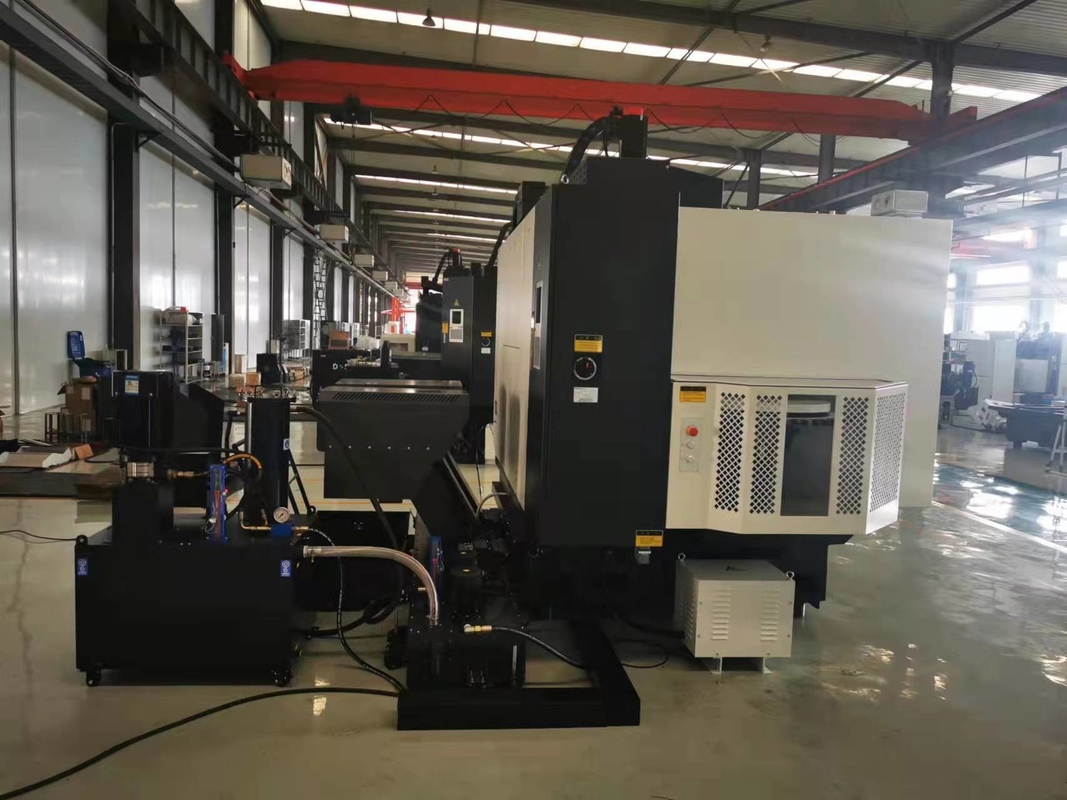

1,7 retiro del microprocesador de la máquina-herramienta y sistema de enfriamiento

La descarga del microprocesador de GD1007 adopta el dispositivo doble y el microprocesador de cadena de la descarga del microprocesador que reciben el coche.

El sistema de enfriamiento adopta dos cámaras de enfriamiento del enfriamiento interno de la herramienta y del enfriamiento externo. El enfriamiento interno adopta 20bar, sistema de centro de alta presión de la filtración del agua del alto-flujo 65L/min, y el enfriamiento externo adopta el flujo 67L/min y la cabeza de los 27m para asegurar la confiabilidad del enfriamiento.

La configuración estándar del arma de agua de alta presión, puede limpiar mejor las limaduras del hierro de la máquina-herramienta.

1,8 sistema neumático de la máquina

GD1007 adopta componentes del control neumático con funcionamiento confiable y buena estabilidad para cambiar la herramienta para el eje, el aire limpio que sopla para el centro del eje, y el aire comprimido seco y limpio para la escopeta de aire comprimido externa.

1,9 sistema de control eléctrico de la máquina-herramienta

GD1007 eligen el sistema del CNC de KND K2100, el software del sistema tienen una gran cantidad de función de detección de la alarma, pueden bloquear la falta a tiempo para ampliarse más lejos, reducir grandemente el riesgo de daño de equipo y de daños corporales, la máquina que los elementos eléctricos principales adoptan nacional y las marcas famosas internacionales, calidad eléctrica superior de las piezas, funcionamiento estable, garantizan la estabilidad de la operación sin problemas larga de la máquina-herramienta.

parámetros técnicos 2.Main

3. Lista principal de la configuración
