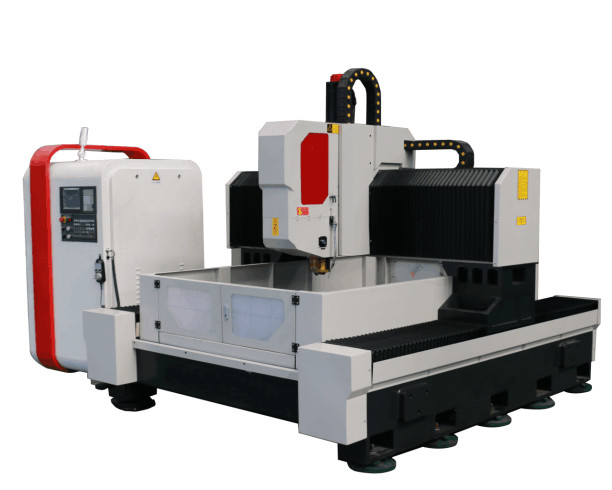

Perforación del NC y proceso de alta velocidad del metal de la fresadora HD-1515
1,0. Propósito del equipo:
La perforación del CNC y la serie de la fresadora se utiliza principalmente para la perforación y el proceso eficientes de objetos con grueso dentro del alcance efectivo, tal como placa plana, reborde, disco, anillo y así sucesivamente. A través de los agujeros y de los agujeros ciegos puede ser perforado en piezas materiales simples y materiales compuestos. El proceso que trabaja a máquina de la máquina-herramienta es de control digital y la operación es muy conveniente. Puede realizar variedad automática, de alta precisión, multi y la producción en masa. Para cubrir las necesidades de proceso de diversos usuarios, la compañía ha desarrollado una variedad de productos concluidos. Además de modelos convencionales, pueden también ser diseñados y ser modificados para requisitos particulares según las necesidades reales de usuarios.
2,0. Estructura del equipo:
El equipo se compone principalmente de la mesa de trabajo de la cama, pórtico móvil, silla de montar de desplazamiento móvil, perforación y cabeza del poder que muele, dispositivo automático de la lubricación y dispositivo protector, dispositivo de enfriamiento de circulación, sistema del control numérico, sistema eléctrico, etc. Se apoya y se dirige el par duro rodante del carril, y se conduce el par del tornillo de posicionamiento de la precisión. La máquina-herramienta tiene alta exactitud de colocación y repetida colocando exactitud.
2,1. Tablade lacama:
La cama es una estructura de acero integral, con el tratamiento y el acabamiento de temple secundarios. Tiene buena dinámica y rigidez estática y ninguna deformación. La mesa de trabajo adopta la estructura del bastidor, y hay un surco T-formado con la disposición de acabado razonable en el avión para afianzar los objetos con abrazadera. los surcos T-formados se arreglan en la cama. El sistema de conducción es conducido por pares del motor servo de la CA y del tornillo de la bola de la precisión en ambos lados para hacer el movimiento del pórtico en la dirección de x-AXIS. Los pernos ajustables se distribuyen en la parte inferior de la cama, que puede ajustar fácilmente el nivel del banco de trabajo de la cama.
2,2. Pórticomóvil:
El pórtico móvil se hace del hierro gris 250, y dos pares lineares rodantes del carril de guía con fuerza de sustentación ultraalta están instalados en el frente del pórtico. Un sistema de pares del tornillo de la bola de la precisión y de un motor servo hacer el movimiento de la placa de la diapositiva de la cabeza del poder en la dirección de y-AXIS, y la cabeza de perforación del poder está instalado en la placa de la diapositiva de la cabeza del poder. El movimiento del pórtico es observado por la rotación del tornillo de la bola en el tornillo de la bola conducido por el motor servo a través del acoplamiento de la precisión.
2,3. Silla de montarmóvil:
La silla de montar de desplazamiento móvil es una partición estructural del arrabio de la precisión. Dos tablas de desplazamiento duras del carril del CNC con fuerza de sustentación ultraalta, un sistema de los pares del tornillo de la bola de la precisión y un reductor planetario de alta precisión están instaladas en la silla de montar de desplazamiento, que están conectados con el motor servo para conducir a la cabeza de perforación del poder para moverse en la dirección de z-AXIS, para realizar las acciones de rápidamente adelante, el trabajo adelante, rápidamente al revés y parar de la cabeza del poder. Tiene las funciones del microprocesador automático que se rompen, retiro del microprocesador y pausa.
2,4. Cabezadeperforacióndelpoder:
La cabeza de perforación del poder adopta un motor servo especial del eje, que conduce el eje especial de la precisión reduciendo la velocidad y aumentando el esfuerzo de torsión a través de la correa síncrona dentada. El eje adopta el tipo cinco contacto angular japonés de la parte posterior dos del frente tres de la fila que lleva realizar el cambio stepless de la velocidad. El eje se equipa de un sistema neumático del cambio de la herramienta para hacer que la herramienta cambia rápido y conveniente. Es conducido por el motor servo y el tornillo de la bola. 10. Y-AXIS puede ser ligado, y se adopta el control semi a circuito cerrado, que puede realizar las funciones de la interpolación linear y circular. El extremo del eje es agujero afilado BT40, equipado de la junta rotatoria de alta velocidad de los rotofos italianos, que puede utilizar el taladro de alta velocidad de u (taladro violento) y el pedazo de base al agua del centro.
2,5. Dispositivoautomáticode lalubricaciónydispositivoprotector:
La máquina-herramienta se equipa del dispositivo automático positivo original de la lubricación de la presión parcial de la dislocación de Taiwán, que puede lubricar automáticamente los pares móviles tales como carril de guía, tornillo de posicionamiento y estante, sin ángulo muerto, para asegurar la vida de servicio de la máquina-herramienta. X-AXIS y Y-AXIS de la máquina-herramienta se equipan de las cubiertas protectoras a prueba de polvo, y los bafles impermeables del chapoteo están instalados alrededor de la mesa de trabajo.
2,6. Sistemadecontrolnuméricodigitalcompleto:
2.6.1. Con el microprocesador rompiendo la función, el microprocesador que rompe tiempo y el ciclo se puede fijar en el interfaz antropomecánico.
2.6.2. Cuando el cortador se levanta a la parte superior del taladro, el cortador se puede criar a la altura que corta rápidamente, y entonces el cortador se puede criar a la parte superior del taladro, y entonces el cortador se puede criar a la altura que corta automáticamente.
2.6.3. La unidad de control de operaciones centralizada de la caja y del PDA adopta el sistema de control numérico, y se equipa de la interfaz USB y del LCD. Para facilitar el programar, el almacenamiento, la exhibición y la comunicación, el interfaz de la operación tiene las funciones del diálogo antropomecánico, remuneración del error, alarma automática y así sucesivamente.
2.6.4. El equipo tiene las funciones del ensayo de la posición del agujero y de la re inspección antes de procesar, que es muy conveniente de actuar.
parámetros 3.0.Technical
| Modelo | HD1515 | |
| Tamaño máximo del objeto | anchura larga del × (milímetros) | 1500×1500 |
| Grueso máximo del objeto (milímetros) | 180 | |
| Cabeza de perforación del poder del espolón vertical | Cantidad (PC.) | 1 |
| Agujero de la forma cónica del eje | BT40 | |
| Diámetro de la perforación (milímetros) | Φ3-Φ40 | |
| Gama que golpea ligeramente (milímetros) | M6-M26 | |
| Velocidad del eje (R/minuto) | 30-3000 | |
| Poder del motor del eje (kilovatios) | 11 | |
| Tamaño de la alimentación de la máquina-herramienta: anchura, longitud y altura (milímetro) | 1600*1600*380 | |
| Distancíese de una cara más baja del eje principal al banco de trabajo milímetro (los milímetros) | 200-600 | |
| Movimiento lateral de la cabeza del poder (x-AXIS) | Movimiento máximo (milímetros) | 1500 |
| velocidad de mudanza de X-AXIS (M/minuto) | 0-8 | |
| poder del motor servo de X-AXIS (kilovatios) | 2,4 | |
| Movimiento longitudinal del pórtico (Y-AXIS) | Movimiento máximo (milímetros) | 1500 |
| velocidad de mudanza de Y-AXIS (M/minuto) | 0-8 | |
| poder del motor servo de Y-AXIS (kilovatios) | 2.4*2 | |
| Movimiento vertical de la alimentación del espolón (eje de Z) | Movimiento máximo (milímetros) | 370 |
| velocidad de mudanza de Z-AXIS (M/minuto) | 0-4 | |
| poder del motor servo de Z-AXIS (kilovatios) | freno 1×2.4Holding | |
| Colocación de la exactitud milímetro | X/Y/Z milímetro | ± 0.05/300 |
| Repita la colocación de la exactitud milímetro | X/Y/Z milímetro | ± 0.03/300 |
| Dimensión total de la máquina-herramienta | L×W×H (milímetro) | 2300*2800*2300 |
| Peso bruto (t) | 8 |
|
4,0. Catálogo de piezas principales:
| Nombre | Haga | Origen |
| Carril de guía linear y carril de guía cuadrado | Resbalador cuadrado del carril plata/45 superiores/del reborde | Taiwán, China |
| Tornillo de la bola | Tornillo superior se platean/5010 bolas | Taiwán, China |
| Sistema de control numérico | Kandi | empresa conjunta |
| Motor servo y conductor del valor absoluto | Kandi | empresa conjunta |
| Motor del eje | Kandi | empresa conjunta |
| Eje mecánico BT50 | Eje de Denham/transporte angular del contacto | empresa conjunta |
| Cilindro neumático del cortador | Denham | Taiwán |
| Junta rotatoria de alta velocidad | Rotofos | Italia |
| Correa síncrona | Fulong los 8m * 50 | empresa conjunta |
| Otros componentes eléctricos principales | Omron, Schneider, Delixi | empresa conjunta |
| Caja teledirigida del PDA | Kandi | empresa conjunta |
| Alambre y cable | Alto alambre protegido de Shangai Yichu | nacional |
| Sistema lubricante automático de la dislocación positiva | Hurun | Taiwán |
| Alto cable protegido flexible | Yi Chu | empresa conjunta |
4.1. Los fabricantes arriba favorables son los proveedores señalados de la compañía. En caso de fracaso para proveer bajo circunstancias especiales, ambas partes pueden negociar y adoptar productos del mismo nivel con el consentimiento escrito del partido A, pero la norma de calidad no es más baja que la de los proveedores antedichos.
4.2. La configuración específica se puede también ajustar según necesidades de usuario
.
