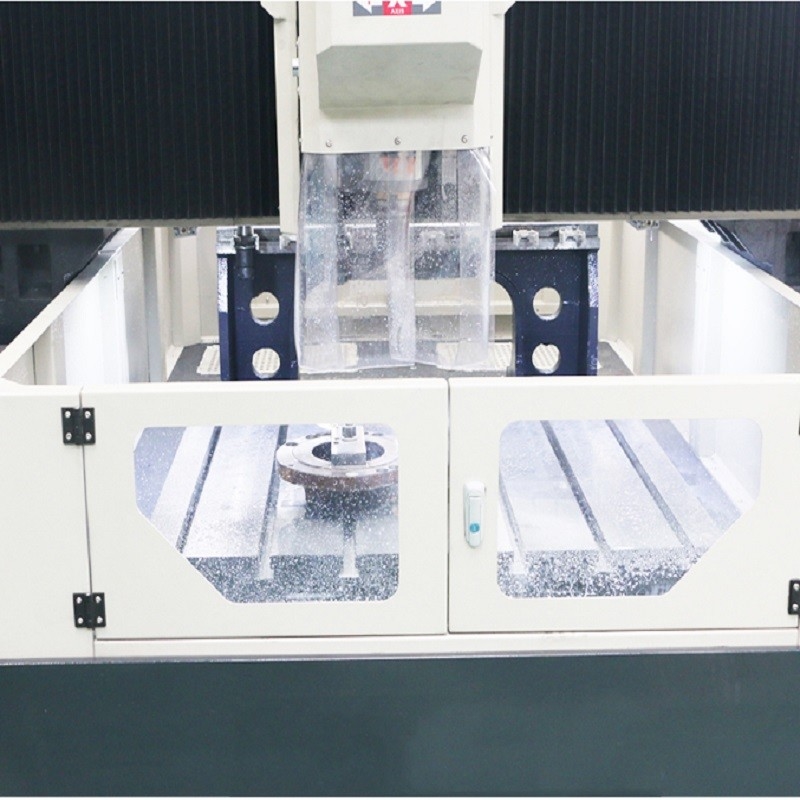

perforación del CNC 7.5Kw y fresadora para las piezas planas HD-1010

Perforación y objeto máximo size1000*1000mm del CNC de la fresadora HD-1010
1, propósito de la máquina-herramienta:
La perforadora del CNC se utiliza principalmente para perforar/avellanamiento/el chaflanar/golpeando ligeramente y moliendo ligero de cara del extremo del disco y de piezas planas.
2, estructura de la máquina-herramienta
1. La máquina-herramienta se compone principalmente de cama, de la mesa de trabajo, del pórtico, de la cabeza del poder, de la tabla rotatoria, del sistema del CNC, del sistema de enfriamiento, del etc.
2. La perforadora del CNC del pórtico adopta la forma de mudanza de la mesa de trabajo y del pórtico de la cama fija.
(estructura del pórtico de la amortiguación de choque)

3. La cama, la columna, la mesa de trabajo y el pórtico son piezas estructurales del molde HT250, y el soporte es piezas soldadas con autógena del tubo rectangular. Antes de procesar, se recuece en la temperatura alta, y entonces se recuece dos veces después semi del final que trabaja a máquina para quitar la tensión, y después para acabar de trabajar a máquina, que puede asegurar la estabilidad de la precisión de la máquina-herramienta. La mesa de trabajo entera del arrabio se utiliza para acabar de moler el T-surco en la superficie de la cama, y el pulido de la precisión del CNC de la superficie de la tabla se asegura.
4. La perforadora del CNC del pórtico tiene cuatro hachas del CNC. El cuerpo de máquina se equipa del carril de guía linear pesado. El pórtico puede moverse longitudinalmente a lo largo del carril de guía (eje de x). La viga transversal del pórtico también se equipa del carril de guía linear. La placa de la diapositiva puede moverse horizontalmente a lo largo del carril de guía (eje de Y). La placa de la diapositiva se equipa de una diapositiva. La cabeza del poder puede moverse verticalmente en el tablero de la diapositiva (eje de Z). El X, y, hachas de z es toda la impulsión del motor servo del CNC y del tornillo de la bola. Uno-AXIS se equipa de una tabla rotatoria de la precisión.
5. El eje principal de la cabeza del poder adopta el eje de la precisión y es conducido por el motor servo del eje, que se puede ajustar steplessly según las necesidades. El eje se puede afianzar con abrazadera con el golpecito o la fresa mordido a través de la tirada BT40, y equipar del cilindro de perforación neumático para realizar un cambio dominante de la herramienta, una precisión más alta y el corte de alta velocidad.
6. La máquina-herramienta adopta la refrigeración por agua, equipada de la fuente del líquido refrigerador, de la recuperación, del sistema de la circulación, y del sistema lubricante del aceite automático para asegurar el trabajo eficaz liso y a largo plazo de la guía y del tornillo lineares de la bola. (equipado del eje interno de alta velocidad del mercado del agua)
Puede utilizar las herramientas centrales del agua, tales como taladro de u, taladro de la pala, taladro de la corona, taladro de enfriamiento interno de la aleación, taladro de base, etc.)
7. El sistema de control adopta el sistema del CNC de Kande, la impulsión eléctrica adopta la impulsión absoluta del motor servo de la serie de valor de la alta precisión, equipada del interfaz RS232 y la pantalla de la pantalla a color, interfaz chino de la operación, campo/objeto externo de la entrada del USB, operación fácil, equipada del volante de dirección de alta velocidad digital lleno, hace su operación más conveniente y rápida.
Para asegurar la confiabilidad de la máquina-herramienta, las partes fundamentales son productos de alta calidad importados, consideran la lista de piezas importadas.
3, condiciones de la máquina-herramienta:
Fuente de alimentación: ± trifásico el 10% de AC380V, ± 1 de 50 herzios, o temperatura modificada para requisitos particulares, ambiente: 0 ° ~ ° 45
4, parámetros técnicos:



5, catálogodepiezasprincipal



1. Los fabricantes arriba favorables son los proveedores señalados de la compañía. En caso de circunstancias especiales, ambas partes pueden negociar con el partido A y estar de acuerdo en la escritura de que los productos del mismo nivel pueden ser substituidos, pero la norma de calidad no será más baja que los proveedores antedichos.
2. La configuración específica se puede también ajustar según las necesidades de usuarios.
