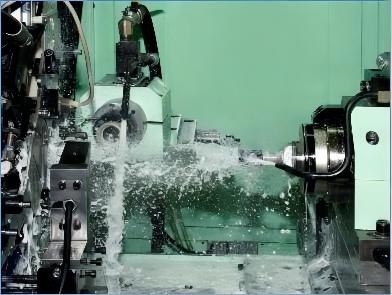

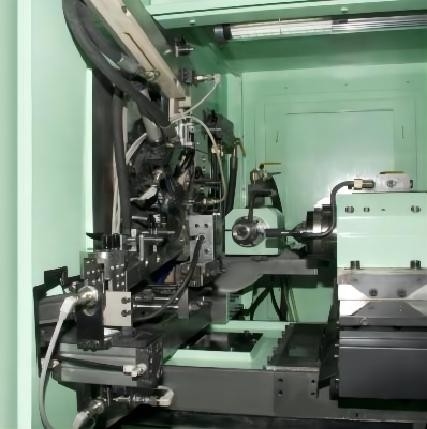

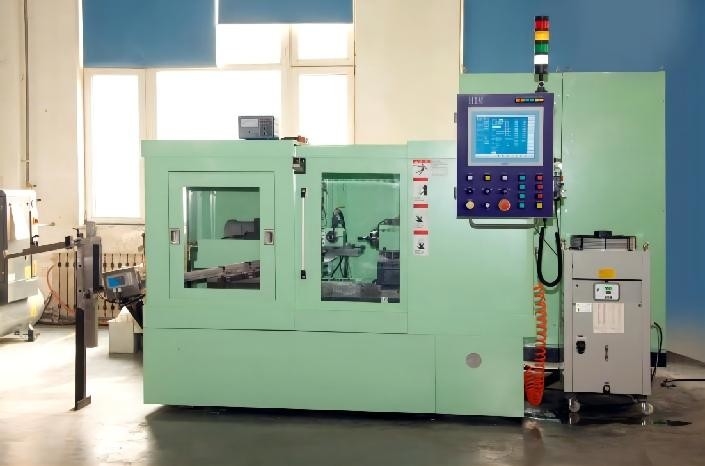

Máquina de pulir interna de alta velocidad HMN-110 del CNC con la muela abrasiva del CBN
Detalles del producto
| Nombre de producto: | Máquina de pulir interna del CNC HMN-110 | Método de pulido: | Pulido oscilante del CNC |
|---|---|---|---|
| Vestido de método: | Preparación del rodillo del diamante | Altura de centro del pedazo del trabajo: | 1113 milímetros |
| Velocidad giratoria del eje: | 220~1300 r/min | Velocidad giratoria de la muela abrasiva: | 100~60000 r/min |
| Max.stroke del eje de Z: | 400 milímetros | Velocidad de rotación del motor del eje de Z: | 15~2000 r/min |
| Exactitud dimensional: | ≤0.002 milímetro | Peso de la máquina: | 6000 kilogramos |
| Resaltar |
Máquina de pulir interna del CNC del CBN,Máquina de pulir interna de alta velocidad del CNC,Máquina de pulir de alta velocidad HMN-110 |
||
Descripción del producto
Pulido de velocidad interno de la muela abrasiva del CBN de la máquina de pulir del CNC HMN-110
Yo principio de trabajo:
La amoladora interna centerless del CNC adopta el fulcro doble y la tirada electromágnetica para afianzar con abrazadera y colocar. El método de proceso adopta el pulido oscilante del control numérico. La mesa de trabajo se compone de dos hachas, X y Z, que son conducidas por un motor servo a través de un tornillo de la bola. El eje de la muela abrasiva está situado sobre la mesa de trabajo, y se fijan el eje del objeto y el eje de la corrección.
II parámetro técnico
| Artículo | Especificaciones o parámetros | Unidad |
| Método de pulido | Pulido oscilante del CNC | |
| Tipo de muela abrasiva | Muela abrasiva del CBN | |
| Pedazo del trabajo que afianza método con abrazadera | Pivote doble + tirada electromágnetica | |
| Vestido de método | Preparación del rodillo del diamante | |
| Diámetro externo de pulido del pedazo del trabajo | Según requisitos de cliente | milímetro |
| Diámetro interno de pulido del pedazo del trabajo | Según requisitos de cliente | milímetro |
| Altura del pedazo de pulido del trabajo | Según requisitos de cliente | milímetro |
| Altura de centro del pedazo del trabajo | 1113 | milímetro |
| Velocidad giratoria del eje | 220~1300 | r/min |
| Ángulo de la rotación de la caja del eje | ±60 | ° |
| Velocidad giratoria de la muela abrasiva | 100~60000 | r/min |
| Max.stroke del eje de Z | 400 | milímetro |
| Velocidad de mudanza del eje de Z | 0.2~333330 | μm/s |
| Velocidad de rotación del motor del eje de Z | 15~2000 | r/min |
| amplitud de la oscilación del motor de Z-AXIS | 0~25 | milímetro |
| tiempos de la oscilación de Z-AXIS | onda sinusoidal 0~520 | épocas |
| Movimiento del eje x (lado delantero) | 110 | milímetro |
| Movimiento del eje x (lado posterior) | 10 | milímetro |
| Velocidad de mudanza del eje x | 0.4~333330 | Φμm/s |
| Empleo del espacio de la máquina | 3680*2730*2410 | milímetro |
| Peso de la máquina | 6000 | kilogramo |
| Exactitud dimensional | ≤0.002 | milímetro |
| Redondez | ≤0.002 | milímetro |
| Cylindricity | ≤0.002 | milímetro |
III campo del uso
1. Conveniente para el pulido de diversos objetos de los compresores del aire acondicionado
2. Utilizado en el pulido de diversos objetos en la industria de transformación que lleva
3. Proceso y pulido de diversas partes de automóvil
4. Pulido de las diversas piezas de alta precisión, de la ultra-alto-precisión del espacio aéreo y de la nave a través de los agujeros, de los agujeros ciegos, de los agujeros del paso, de los conos, y de las caras del extremo.
IV ejemplo de pulido----pistón
Descripción del ejemplo
| Artículo | Nombre o requisito |
| cliente | Compañía del compresor del aire acondicionado |
| Nombre del pedazo del trabajo | Pistón del compresor del aire acondicionado |
| Material del pedazo del trabajo | Arrabio de aleación de NiCrMo |
| Dureza del pedazo del trabajo | HRC45-50 |
| Permiso que trabaja a máquina | Φ0.27mm |
| Redondez | los 2μm |
| Cylindricity | los 2μm |
| Rectitud | el 1.5μm |
| Onda | el 1.3μm |
| Aspereza | Rz1.6 |
| Estabilidad dimensional | Sobre CPk1.33 (tolerancia ±3μm) |
| El proceso batió | 30s |
| Vestido del ciclo | 50 pedazos |
| Propósito de la optimización | Demuestre alcanzar el funcionamiento de productos similares importados |
Resultados comparativos
| Artículo | Equipo importado | Nuestro equipo |
| Redondez | los 0.82μm | los 0.74μm |
| Cylindricity | los 0.7μm | los 0.6μm |
| Rectitud | los 0.87μm | los 0.64μm |
| Onda | los 0.8μm | los 0.7μm |
| Aspereza | Rz1.2 | Rz1.2 |
| Estabilidad dimensional | Cpk1.69 | Cpk2.3 |
| El proceso batió | 28s | 27.45s |
