Sola amoladora de la superficie de la alta precisión del CNC de la máquina de pulir del eje de la cara del extremo
Detalles del producto
| Nombre de producto: | Amoladora de terminación única de la cara del CNC HMP-208 | Diámetro externo máximo del pedazo de pulido del trabajo: | φ100 milímetro |
|---|---|---|---|
| Dimensión de la altura del pedazo de pulido del trabajo: | 2-50 milímetros | Velocidad de Max.spindle de la cabeza de pulido: | 1450 RPM |
| Diámetro de rueda de la arena: | CBN/305 milímetro | Velocidad de alimentación de la cabeza de pulido: | 0.003-3.125 mm/s |
| Velocidad de la tirada del objeto: | 0-200 RPM | Tamaño de la máquina (L×W×H): | 1100×1500×2000 milímetro |
| Resaltar |
Máquina de pulir del eje de la alta precisión,Máquina de pulir del eje del CNC,Amoladora de la superficie de la precisión del CNC |
||
Descripción del producto

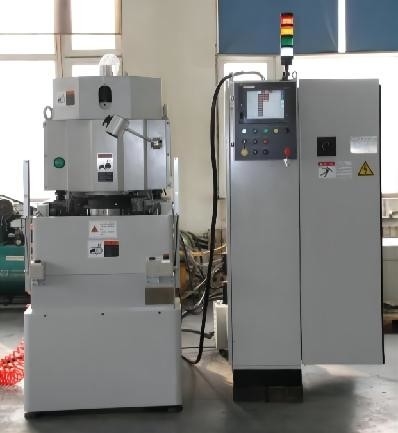

Máquina de pulir de la cara del CNC HMP-208 de la amoladora del eje de terminación única de la alta precisión
Trabajo a máquina la función
---Muela abrasiva abrasiva estupenda del CBN
---Eje de alta precisión de la muela abrasiva
---Ajuste automático
---Sistema de control de gama alta
---Motor servo de la precisión
---Fácil actuar el interfaz
---Puede estar en línea proceso automático
---Impulsión del motor servo + del gusano + sistema de la alimentación del tornillo
---Cargamento de la impulsión del motor servo + del gusano y sistema de la descarga
II parámetros técnicos de la máquina
| Artículo | Parámetro | Unidad | |
| Diámetro externo máximo del pedazo de pulido del trabajo | φ100 | milímetro | |
| Dimensión de la altura del pedazo de pulido del trabajo | 2-50 | milímetro | |
| Velocidad de Max.spindle de la cabeza de pulido | 1450 | RPM | |
| Diámetro de rueda de la arena | CBN/305 | milímetro | |
| Velocidad de alimentación de la cabeza de pulido | 0.003-3.125 | mm/s | |
| Velocidad de la tirada del pedazo del trabajo | 0-200 | RPM | |
| Procesando bata (culata, por ejemplo) | 15 | s | |
| Poder del motor de la cabeza de pulido | 11 | Kilovatio | |
| Poder total de la máquina | 18 | Kilovatio | |
| Peso total de la máquina | 4 | T | |
| Tamaño de la máquina (L×W×H) | 1100×1500×2000 | milímetro | |
| Exactitud del trabajo | Paralelismo (culata, por ejemplo) | ≤2 | μm |
| Llanura (culata, por ejemplo) | ≤2 | μm | |
| Exactitud dimensional (culata, por ejemplo) | ≤2 | μm | |
| Aspereza superficial (culata, por ejemplo) | ≤Ra0.2 | μm | |
III área de aplicación
Este producto se utiliza principalmente en los campos de los compresores del aire acondicionado, de las piezas de automóvil, de las piezas hidráulicas y de otros materiales del difícil-a-proceso.
IV características de la máquina
* eficacia alta, alta precisión
----Eje de la alta precisión
----Hacer juego la muela abrasiva de la cara del extremo del CBN
-----Alto carril de guía de la rigidez
* alta confiabilidad
---Corrección automática de la muela abrasiva
---Preparación automática de la muela abrasiva
---Determinación del nivel de la operación
* operabilidad fuerte
* gestión de producción conveniente
V muestra de proceso
Pulido de terminación única de la cara culata del compresor del aire acondicionado
| Artículo | Nombre o requisito |
| cliente | Compañía del compresor |
| Pedazo del trabajo | Culata |
| Material | Arrabio de aleación |
| dureza | HRC45-55 |
| Llanura (milímetros) | 0,002 |
| Aspereza (μm) | Ra0.2 |
| Cantidad de pulido (milímetros) | 0,1 |
| Golpes | 20 |
