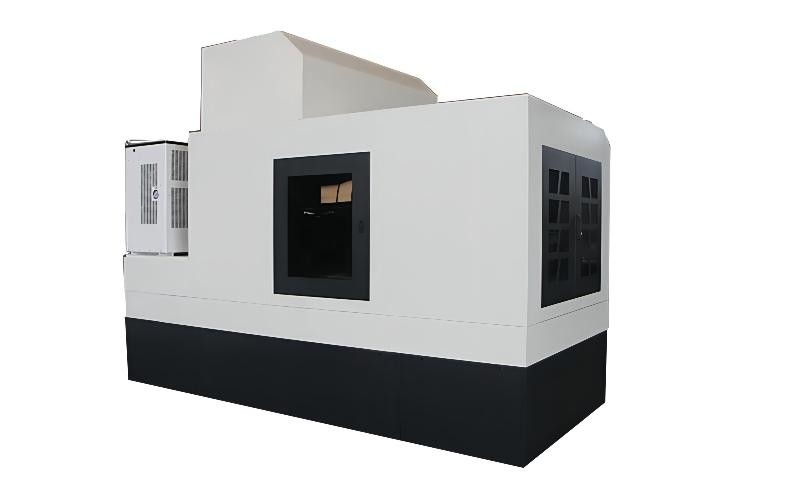

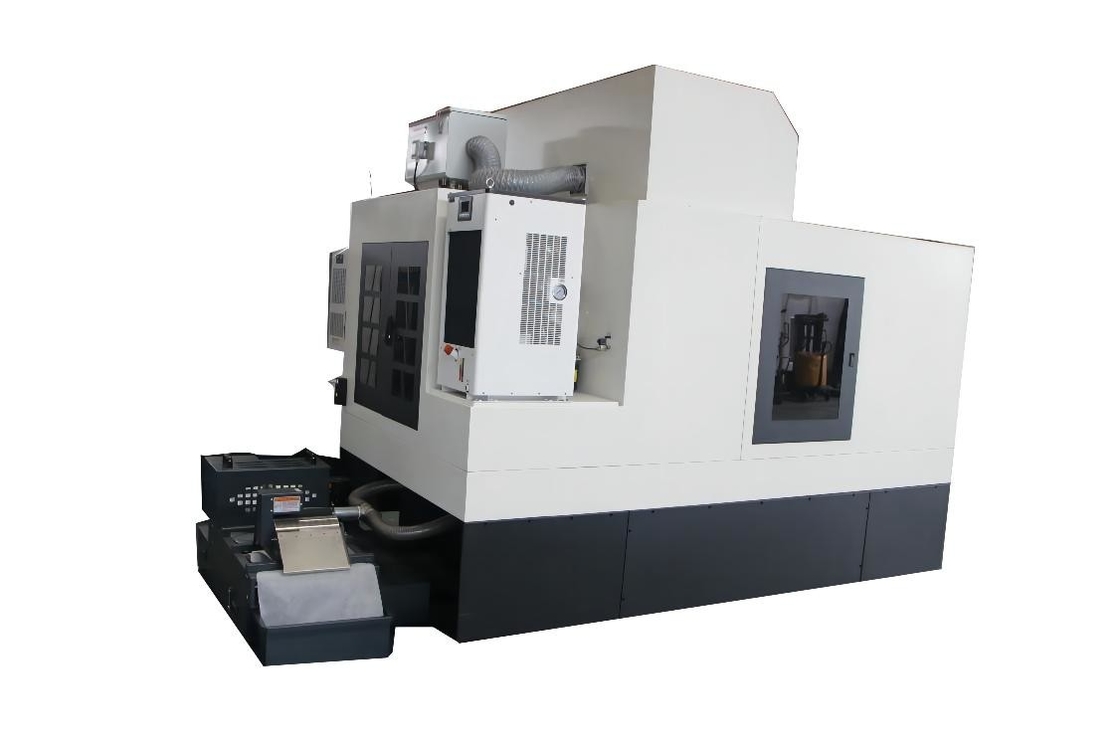

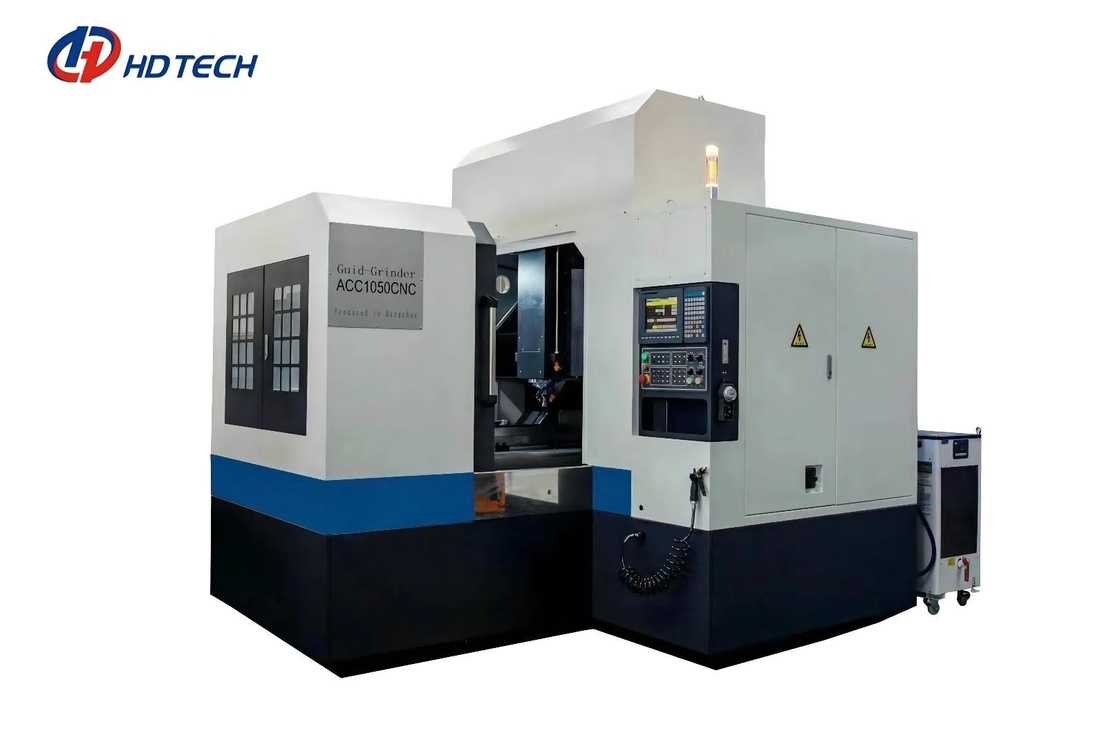

Amoladora superficial especial 1050 del CNC de la máquina de pulir MNK de la guía linear
Detalles del producto
| Nombre de producto: | Máquina de pulir especial del resbalador linear de la guía 1050CNC | Tamaño de la mesa de trabajo: | 1200x500m m |
|---|---|---|---|
| Tamaño electromágnetico de la tirada: | 1060x260m m | Max.distance de la superficie de la tabla para orientar el centro : | 250m m |
| Tamaño de la rueda: | Proporcionado por el comprador | Velocidad del eje: | 8000-60000rpm |
| Aspereza superficial del espécimen procesado: | Μm Ra0.2 | Peso neto de la máquina: | 8500kg |
| Resaltar |
Máquina de pulir especial de la guía linear,Máquina de pulir especial 1050 del CNC,Amoladora 1050 de la superficie del CNC |
||
Descripción del producto
Máquina de pulir especial del resbalador linear de la guía de MNK-1050CNC
Disposición total
1. Cama de mármol mineral de la estructura del marco del pórtico.
2. coopere con el movimiento linear de la barra linear del tornillo de la guía
Características estructurales:
1. La pieza principal de la estructura: la pieza de la base y del haz adopta la estructura de lanzamiento de mármol mineral como materia prima, y la tabla de trabajo adopta el mármol natural como materia prima. Característica; Amortiguación de choque, resistencia térmica y deformación de alta resistencia, buenas,
2. La máquina se utiliza para el cursor que muele, y puede diseñar los útiles especiales según requisitos de cliente;
3. El jefe de pulido de la máquina-herramienta adopta la estructura vertical, que es vertical con la mesa de trabajo;
4. el eje de X, el eje de Y y el eje de Z son estándar equipados de la estructura silenciosa de la guía del tornillo de THK y del rodillo de THK, conducida por el motor servo directamente;
PARÁMETROS TÉCNICOS
| Artículo | Unidad | MNK-1050CNC | |
| Área de tabla de funcionamiento | milímetro | 1200×500 | |
| Área electromágnetica de la tirada | milímetro | 1060×260 | |
| Max.distance de la superficie de la tabla para orientar el centro | milímetro | 250 | |
| Tamaño de la rueda | milímetro | Proporcionado por el comprador | |
| Velocidad del eje | (RPM/min) | 8000-60000 | |
| Alimentación de Min.vertical de la muela abrasiva | milímetro | 0,001 | |
| Velocidad de alimentación transversal de la mesa de trabajo | (m/min) | 1~28 | |
| Motor servo del eje de Z /Y | (w) | 2400 | |
|
Motor servo del eje x |
(w) | 3100 | |
| Motor rasante | (Hp×p) | 1/2×2 | |
| Aspereza superficial del espécimen procesado | μm | Ra0.2 | |
| Agotamiento radial del eje | milímetro | ≤0.002 | |
| Agotamiento de la cara del eje | milímetro | ≤0.002 | |
| Arriba y abajo de (eje de Z) repita la colocación de exactitud | milímetro | ≤0.002 | |
| El frente y la parte posterior (eje de Y) repiten la colocación de exactitud | milímetro | ≤0.002 | |
| Tamaño de la máquina (L×W×H) | milímetro | 3000×2500×2400 | |
| Peso neto de la máquina | kilogramo | 8500 | |
| Peso bruto de la máquina | kilogramo | 9000 | |
| Carril y tornillo de guía | ||
| Eje de X | Clase silenciosa de la guía P del rodillo THK35 | |
| Z/Y-axis | Clase silenciosa de la guía P del rodillo THK35 | |
| Diámetro/echada del tornillo de la bola |
Y: Ф40mm/5mm Z: 32mm/5m m X: Ф40mm/40mm |
|
| Especificaciones del motor | ||
| Eje motorizado | 5.5-18.5 KILOVATIOS | |
| Motor del tanque de agua (con el separador magnético de la bolsa de papel) | 0,75 KILOVATIOS | |
| Arriba y abajo del motor servo de Z (con el freno) |
2400 W |
|
| Motor servo de Y | 2400 W | |
| Motor servo de X | 3100 W | |
| Motor del aparador | W 1700 | |
