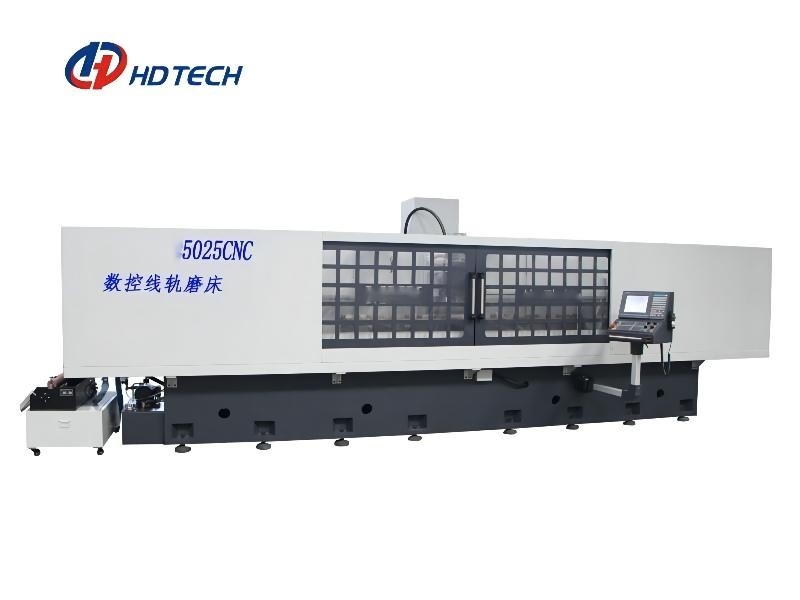

Carril linear 3600rpm de la columna móvil de la máquina de pulir de la herramienta del CNC 5025
Detalles del producto
| Nombre de producto: | Máquina de pulir de la columna 5025CNC del carril linear móvil del CNC | Tamaño de la mesa de trabajo: | 2500x500m m |
|---|---|---|---|
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo): | 1200kg | Max.distance de la superficie de la tabla para orientar el centro : | 620m m |
| Tamaño de la rueda: | 200× (08-20) ×31.75 milímetro | Velocidad del eje: | 0-3600rpm |
| Aspereza superficial del espécimen procesado: | Μm Ra0.2 | Peso neto de la máquina: | 8550kg |
| Resaltar |
Máquina de pulir del carril de la herramienta linear del CNC,máquina de pulir de la herramienta del CNC 3600rpm |
||
Descripción del producto
Fabricante linear de China de la máquina de pulir del carril del CNC de la columna móvil 5025CNC
Alcance de uso:
Conveniente para el objeto de pulido del lote, tal como carril de guía, bloque lineares de la diapositiva, accesorios de la máquina de coser, bloque de la colocación de la precisión del molde y el otro pulido de alta precisión, la muela abrasiva puede ser vestida automáticamente y la velocidad de la muela compensada, abrasiva puede ser pulido de la velocidad constante.
El eje de la muela abrasiva se puede dividir en el montaje vertical que muele y pulido de montaje horizontal.
Características estructurales:
1. Esta máquina adopta la estructura movible T-formada de la columna
2. El eje vertical adopta la estructura de la conexión directa del tornillo de alta precisión de la bola y del motor servo, que tiene las ventajas de la velocidad superior y más baja rápida de la respuesta y de la alta exactitud de colocación, dando por resultado alta rigidez y la alta estabilidad de la máquina entera.
3. El sistema del CNC adopta el sistema del CNC de la nueva generación de Taiwán. El número de hachas del control es 3 hachas, alimentación delantera y posterior es decir de Y-AXIS, molino principal Z-AXIS arriba y abajo de alimentación, y alimentación análoga hidráulica de X-AXIS a la izquierda e a la derecha de la mesa de trabajo.
El pulido 4 de objetos de fijación con abrazadera verticales puede realizar el compuesto del multi-proceso que procesa con uno que afianza con abrazadera.
5. Utilice el aislamiento y el enfriamiento forzado para eliminar fuentes de calor.
PARÁMETROS TÉCNICOS
| Artículo | Unidad | Tipo de columna de mudanza de MNK-5025CNC (tipo del CNC) | |
| Área de tabla de funcionamiento | milímetro | 2500×500 | |
| Área electromágnetica de la tirada | milímetro | 2500×200 | |
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo) | Kilogramo | 1200 | |
| Max.distance de la superficie de la tabla para orientar el centro | milímetro | 620 | |
| Tamaño de la rueda | milímetro | 200× (08-20) ×31.75 | |
| Velocidad del eje | (RPM/min) | 0-3600 | |
| Alimentación de Min.vertical de la muela abrasiva | milímetro | 0,001 | |
| Velocidad de alimentación transversal de la mesa de trabajo | (m/min) | 1~24 | |
| Arriba y abajo del motor servo con el freno (w) | (w) | 1300 | |
|
Motores servos delanteros y traseros |
(w) | 850 | |
| Motor rasante | (Hp×p) | 1/4×2 | |
| Aspereza superficial del espécimen procesado | μm | Ra0.2 | |
| Agotamiento radial del eje | milímetro | ≤0.002 | |
| Agotamiento de la cara del eje | milímetro | ≤0.002 | |
| Arriba y abajo de (eje de Z) repita la colocación de exactitud | milímetro | ≤0.002 | |
| El frente y la parte posterior (eje de Y) repiten la colocación de exactitud | milímetro | ≤0.002 | |
| Tamaño de la máquina (L×W×H) | milímetro | 7500×2600×2500 | |
| Peso neto de la máquina | kilogramo | 8550 | |
| Peso bruto de la máquina | kilogramo | 9600 | |
| Carril y tornillo de guía | ||
| Eje de X: a la izquierda e a la derecha | Carril de guía plástica doble de V | |
| Y-AXIS: delantero y trasero | Guía linear del rodillo resistente | |
| Eje de Z: hacia arriba y hacia abajo | Anda en monopatín el tipo guía dura | |
| Diámetro/echada del tornillo de la bola | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Especificaciones del motor | ||
| Motor del eje | HXP | 2×2 |
| Motor hidráulico | HXP | 7.5×6 |
| Motor refrigerado por aire | H*P | 1×2 |
| Motor del tanque de agua | H*P | 1/5 |
Esta serie puede también alcanzar la aspereza superficial: Ra 0.08um
