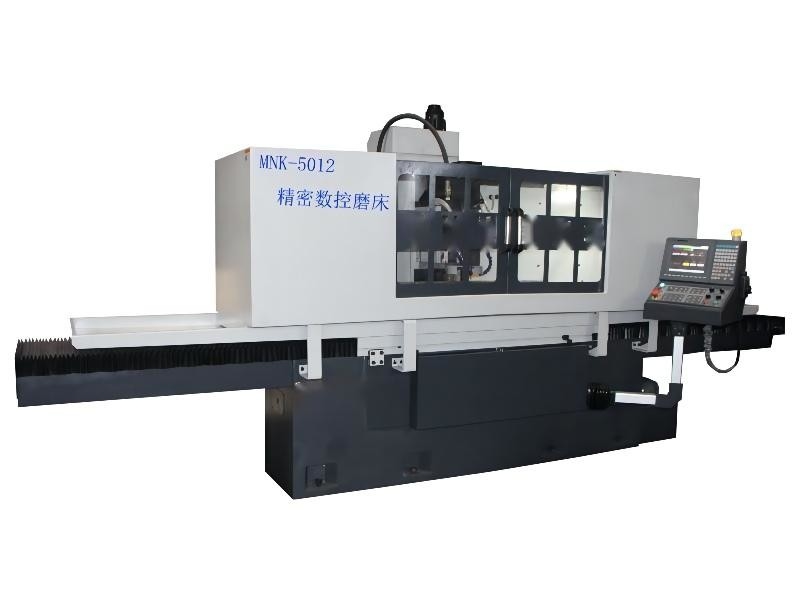

Columna móvil 1800rpm de la máquina del pulido superficial de la alta precisión del CNC 5012
Detalles del producto
| Nombre de producto: | Máquina móvil del pulido superficial de la serie del CNC de la columna 5012CNC | Tamaño de la mesa de trabajo: | 1200x500m m |
|---|---|---|---|
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo): | 850kg | Max.distance de la superficie de la tabla para orientar el centro : | 620m m |
| Tamaño de la rueda: | 400× (20-40) ×127 milímetro | Velocidad del eje: | 0-1800rpm |
| Aspereza superficial del espécimen procesado: | Μm Ra0.2 | Peso neto de la máquina: | 5850kg |
| Resaltar |
Máquina del pulido superficial de la alta precisión del CNC,máquina del pulido superficial de la alta precisión 1800rpm |
||
Descripción del producto
Proveedores móviles de la máquina del pulido superficial de la alta precisión de la serie del CNC de la columna 5012CNC
Alcance de uso:
Es conveniente para moler y procesar los lotes de objetos, tales como pulido de alta precisión de guías, de resbaladores, de accesorios de la máquina de coser, de los bloques de colocación de la precisión del molde, del etc. lineares. La muela abrasiva puede ser arreglada y ser compensada automáticamente, y la velocidad de la muela abrasiva puede ser pulido de la velocidad constante.
El eje de la muela abrasiva se puede dividir en la instalación vertical que muele y que muele horizontal de la instalación.
Características estructurales:
* el eje vertical adopta la estructura de la conexión directa del tornillo de alta precisión de la bola y del motor servo, que tiene las ventajas de la velocidad superior y más baja rápida de la respuesta y de la alta exactitud de colocación, dando por resultado alta rigidez y la alta estabilidad de la máquina entera.
* los carriles de guía delanteros y traseros adoptan guías lineares del rodillo resistente con la estructura de la conexión directa del tornillo de alta precisión de la bola y del motor servo, que tiene las ventajas de la velocidad delantera y trasera rápida de la respuesta y de la alta exactitud de colocación, dando por resultado alta rigidez y la alta estabilidad de la máquina entera
* preparación de la muela abrasiva: equipado de tres tipos de aparadores, aparador horizontal del disco del diamante, aparador doble de la pluma del diamante, diamante vertical que forma el aparador del rodillo.
* el pulido de objetos de fijación con abrazadera verticales puede realizar el compuesto del multi-proceso que procesa con uno que afianza con abrazadera.
PARÁMETROS TÉCNICOS
| Artículo | Unidad | Tipo de columna de mudanza de MNK-5012CNC (tipo del CNC) | |
| Área de tabla de funcionamiento | milímetro | 1200×500 | |
| Área electromágnetica de la tirada | milímetro | 1200×500 | |
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo) | Kilogramo | 850 | |
| Max.distance de la superficie de la tabla para orientar el centro | milímetro | 620 | |
| Tamaño de la rueda | milímetro | 400× (20-40) ×127 | |
| Velocidad del eje | (RPM/min) | 0-1800 | |
| Alimentación de Min.vertical de la muela abrasiva | milímetro | 0,001 | |
| Velocidad de alimentación transversal de la mesa de trabajo | (m/min) | 1~24 | |
| Arriba y abajo del motor servo con el freno (w) | (w) | 1300 | |
|
Motores servos delanteros y traseros |
(w) | 850 | |
| Motor rasante | (Hp×p) | 1/4×2 | |
| Aspereza superficial del espécimen procesado | μm | Ra0.2 | |
| Agotamiento radial del eje | milímetro | ≤0.002 | |
| Agotamiento de la cara del eje | milímetro | ≤0.002 | |
| Arriba y abajo de (eje de Z) repita la colocación de exactitud | milímetro | ≤0.002 | |
| El frente y la parte posterior (eje de Y) repiten la colocación de exactitud | milímetro | ≤0.002 | |
| Tamaño de la máquina (L×W×H) | milímetro | 5500×2600×2500 | |
| Peso neto de la máquina | kilogramo | 5850 | |
| Peso bruto de la máquina | kilogramo | 6750 | |
| Carril y tornillo de guía | ||
| Eje de X: a la izquierda e a la derecha | Carril de guía plástica doble de V | |
| Y-AXIS: delantero y trasero | Guía linear del rodillo resistente | |
| Eje de Z: hacia arriba y hacia abajo | Anda en monopatín el tipo guía dura | |
| Diámetro/echada del tornillo de la bola | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Especificaciones del motor | ||
| Motor del eje | HXP | 10×4 |
| Motor hidráulico | HXP | 3×6 |
| Motor refrigerado por aire | H*P | 1×2 |
| Motor del tanque de agua | H*P | 1/5 |
Esta serie puede también alcanzar la aspereza superficial: Ra 0.08um
