Control de programa superficial de Machine 6020 AHD MSI de la amoladora de la columna móvil
Detalles del producto
| Nombre de producto: | Máquina móvil del pulido superficial de la columna de MNK-6020AHD/MSI | Tamaño de la mesa de trabajo: | 2000x600m m |
|---|---|---|---|
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo): | 1500kg | Max.distance de la superficie de la tabla para orientar el centro : | 700m m |
| Tamaño de la rueda: | 500× (20-50) ×203 milímetro | Velocidad del eje: | 500-1800rpm |
| Aspereza superficial del espécimen procesado: | Μm Ra0.4 | Peso neto de la máquina: | 9200kg |
| Resaltar |
Amoladora superficial Machine de MSI,Amoladora superficial Machine de AHD,Máquina móvil de la columna de MSI |
||
Descripción del producto

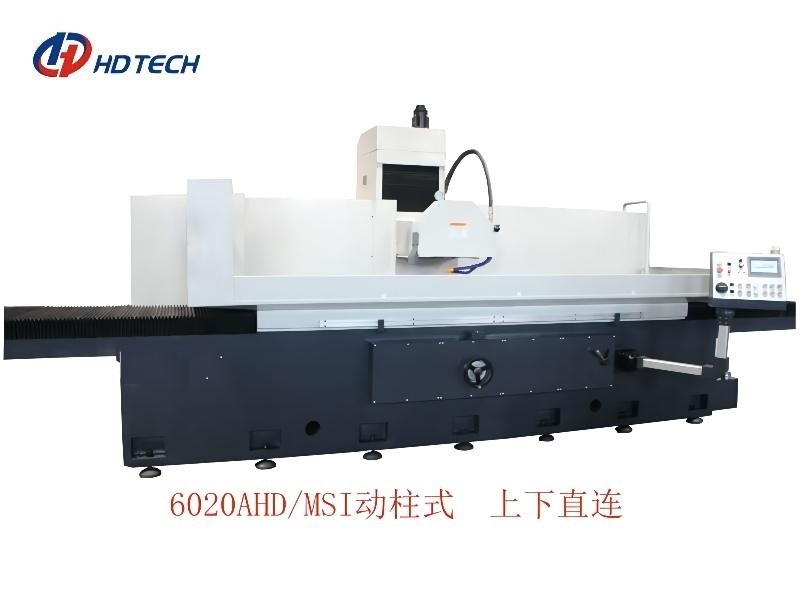

Máquina móvil del pulido superficial de la columna de la serie del control de programa 6020AHD/MSI
Características estructurales:
1. Esta máquina adopta la estructura movible T-formada de la columna
2. La cama y la mesa de trabajo se hacen del arrabio de alta calidad, y el bastidor integral tiene bueno dirigiendo exactitud.
3. El carril de guía de la cama es protegido por el acordeón-tipo cubierta protectora de la máquina-herramienta.
4. Los carriles de guía de la cama y de la tabla se lubrican continuamente y automáticamente, y el flujo de aceite lubricante puede ser ajustado.
5. Utilice el aislamiento y el enfriamiento forzado para eliminar fuentes de calor.
PARÁMETROS TÉCNICOS
| Artículo | Unidad | Columna móvil de MNK-6020AHD/MSI | |
| Área de tabla de funcionamiento | milímetro | 2000×600 | |
| Área electromágnetica de la tirada | milímetro | 2000×600 | |
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo) | Kilogramo | 1500 | |
| Max.distance de la superficie de la tabla para orientar el centro | milímetro | 700 | |
| Tamaño de la rueda | milímetro | 500× (20-50) ×203 | |
| Velocidad del eje | (RPM/min) | 500-1800 | |
| Alimentación de Min.vertical de la muela abrasiva | milímetro | 0,001 | |
| Velocidad de alimentación transversal de la mesa de trabajo | (m/min) | 1~24 | |
| Arriba y abajo del motor servo con el freno (w) | (w) | 1800 | |
|
AHD delanteros y traseros son motores ordinarios MSI delantero y trasero es motores servos |
(w) | AHD (80) MSI (750) | |
| Motor rasante | (Hp×p) | 1/4×2 | |
| Aspereza superficial del espécimen procesado | μm | Ra0.4 | |
| Agotamiento radial del eje | milímetro | ≤0.003 | |
| Agotamiento de la cara del eje | milímetro | ≤0.003 | |
| Arriba y abajo de (eje de Z) repita la colocación de exactitud | milímetro | ≤0.003 | |
| El frente y la parte posterior (eje de Y) repiten la colocación de exactitud | milímetro | MSI (0,01) | |
| Tamaño de la máquina (L×W×H) | milímetro | 6500×2800×2600 | |
| Peso neto de la máquina | kilogramo | 9200 | |
| Peso bruto de la máquina | kilogramo | 10500 | |
| Carril y tornillo de guía | ||
| Eje de X: a la izquierda e a la derecha | Un carril de guía plástica plano de V uno | |
| Y-AXIS: delantero y trasero | Guía linear del rodillo resistente | |
| Eje de Z: hacia arriba y hacia abajo | Anda en monopatín el tipo guía dura | |
| Diámetro/echada del tornillo de la bola | Y: Ф40mm/10mm Z: Ф40mm/5mm |
|
| Especificaciones del motor | ||
| Motor del eje | HXP | 15×4 |
| Motor hidráulico | HXP | 10×6 |
| Motor refrigerado por aire | H*P | 1×2 |
| Motor del tanque de agua | H*P | 1/5 |
Esta serie puede también alcanzar la aspereza superficial: Ra 0.08um
