Lugar de origen:
China
Nombre de la marca:
HD TECH
Certificación:
CE, ISO certification
Número de modelo:
MNK-3060CNC
El video

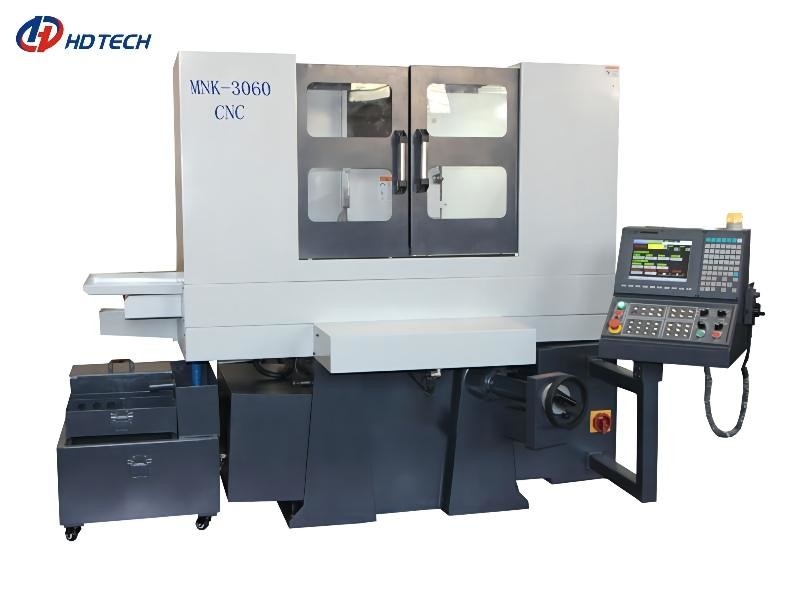

Tipo alemán fabricante de la silla de montar de la calidad 3060CNC de la máquina del pulido superficial del CNC
Introducción de productos
La máquina se utiliza principalmente para moler con la circunferencia de la rueda, además del avión, surco y paso de la alta precisión que muelen, pero también puede alcanzar la superficie no-plana que forma el proceso; La máquina se puede también equipar de otros accesorios para ampliar el campo de proceso.
Característica principal
1. La disposición total de la máquina adopta el excelente rendimiento del móvil cruzado de la fricción;
2. La máquina adopta muchas medidas de aislamiento de vibración y de reducción de la vibración para refrenar la vibración dañina dentro de la gama permitida, con buenas características de resistencia de la vibración;
3. El sistema del eje de la máquina-herramienta es apoyado por el transporte rodante del contacto angular exacto, y la exactitud de la rotación es menos de 1m m;
4. La máquina adopta la cáscara semi-cerrada de la cubierta, que puede cubrir totalmente la zona de trabajo entera, para prevenir con eficacia salpicar de las limaduras del líquido refrigerador y del hierro, y se puede conectar con la succión de la niebla y el dispositivo del retiro de polvo.
| Artículo | Unidad | Tipo de la silla de montar de MNK-3060CNC (CNC) | |
| Área de tabla de funcionamiento | milímetro | 600×300 | |
| Área electromágnetica de la tirada | milímetro | 600×300 | |
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo) | Kilogramo | 300 | |
| Max.distance de la superficie de la tabla para orientar el centro | milímetro | 540 | |
| Tamaño de la rueda | milímetro | 355× (15-40) ×127 | |
| Velocidad del eje | (RPM/min) | 0-1800 | |
| Alimentación de Min.vertical de la muela abrasiva | milímetro | 0,001 | |
| Velocidad de alimentación transversal de la mesa de trabajo | (m/min) | 1~24 | |
| Arriba y abajo del motor servo con el freno (w) | (w) | 1300 | |
| Motores servos delanteros y traseros | (w) | 850 | |
| Motor rasante | (Hp×p) | 1/5×2 | |
| Aspereza superficial del espécimen procesado | μm | Ra0.2 | |
| Agotamiento radial del eje | milímetro | ≤0.002 | |
| Agotamiento de la cara del eje | milímetro | ≤0.002 | |
| Arriba y abajo de (eje de Z) repita la colocación de exactitud | milímetro | ≤0.002 | |
| El frente y la parte posterior (eje de Y) repiten la colocación de exactitud | milímetro | ≤0.002 | |
| Tamaño de la máquina (L×W×H) | milímetro | 2850×1800×2100 | |
| Peso neto de la máquina | kilogramo | 3100 | |
| Peso bruto de la máquina | kilogramo | 3800 | |
| Carril y tornillo de guía | ||
| Eje de X: a la izquierda e a la derecha | Carril de guía plástica doble de V | |
| Y-AXIS: delantero y trasero | Carril de guía plástica doble de V | |
| Eje de Z: hacia arriba y hacia abajo | Anda en monopatín el tipo guía dura | |
| Diámetro/echada del tornillo de la bola | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Especificaciones del motor | ||
| Motor del eje | HXP | 5×4 |
| Motor hidráulico | HXP | 2×4 |
| Motor refrigerado por aire | H*P | 1×2 |
| Motor del tanque de agua | H*P | 1/5 |
Esta serie puede también alcanzar la aspereza superficial: Ra 0.08um
