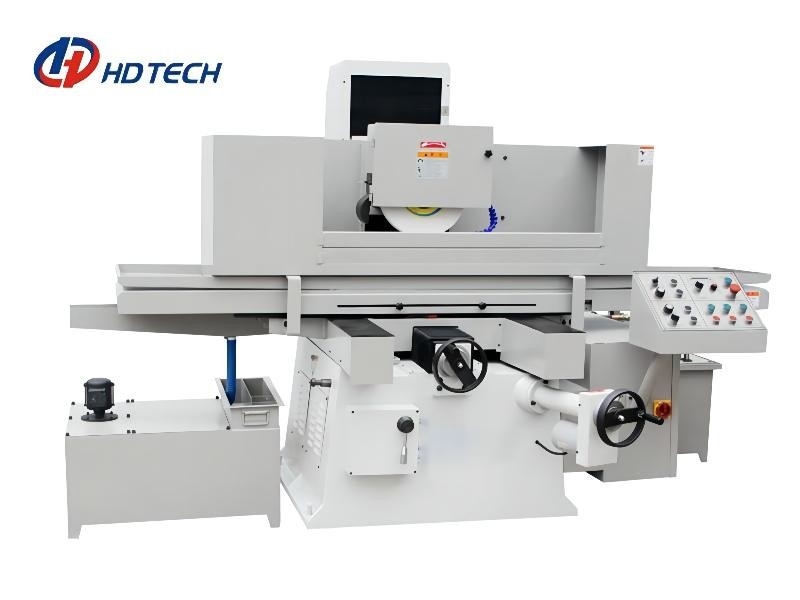

El pulido superficial horizontal trabaja a máquina 3570 AHD MSI 1500rpm 50HZ
Detalles del producto
| Nombre de producto: | Tipo máquina de la silla de montar de MNK-3570AHD/MSI del pulido superficial | Tamaño de la mesa de trabajo: | 700x350m m |
|---|---|---|---|
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo): | 350kg | Max.distance de la superficie de la tabla para orientar el centro : | 620m m |
| Tamaño de la rueda: | 400× (20-40) ×127 milímetro | Velocidad del eje: | 1500rpm/50HZ |
| Aspereza superficial del espécimen procesado: | Μm Ra0.2 | Peso neto de la máquina: | 3500kg |
| Resaltar |
máquinas del pulido superficial 1500rpm,Máquinas del pulido superficial 50HZ,Máquina de pulir horizontal de MSI |
||
Descripción del producto
Tipo programable máquina de la silla de montar de MNK-3570AHD/MSI del pulido superficial en venta
Característica principal
1. La disposición de la mesa de trabajo cruzada se adopta, la estructura de la columna y de la cabeza de pulido es compacta, la sensibilidad de la alimentación vertical es alta, y la exactitud del carril de guía horizontal se garantiza.
2. La alimentación horizontal de la mesa de trabajo adopta los carriles de guía dobles de plástico de V, conducidos por la presión del aceite, que puede obtener una alimentación estable y continua, así que puede realizar el pulido del alto-final.
3. El movimiento longitudinal de la mesa de trabajo se controla de dos maneras: 1. tipo ordinario del control de transmisión y tipo servo del control de transmisión. La transmisión ordinaria no se puede colocar exacto antes y después, y el servo puede alcanzar la colocación exacta.
4. La cabeza de pulido adopta el transporte angular de alta precisión del contacto, que tiene alta exactitud de la rigidez y de la rotación.
5. La opción del control de la máquina-herramienta puede adoptar el PLC japonés de Mitsubishi, la nueva generación de Taiwán y el sistema de control alemán de Siemens, la operación gráfica del menú es simple, y el grado de automatización es alto.
| Artículo | Unidad | MNK-3570AHD/MSI | |
| Área de tabla de funcionamiento | milímetro | 700×350 | |
| Área electromágnetica de la tirada | milímetro | 700×350 | |
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo) | Kilogramo | 350 | |
| Max.distance de la superficie de la tabla para orientar el centro | milímetro | 620 | |
| Tamaño de la rueda | milímetro | 400× (20-40) ×127 | |
| Velocidad del eje | (RPM/min) | 50HZ | 1500 |
| Alimentación de Min.vertical de la muela abrasiva | milímetro | 0,001 | |
| Velocidad de alimentación transversal de la mesa de trabajo | (m/min) | 1~24 | |
| Arriba y abajo del motor servo (w) | (w) | 750 | |
| Motor común delantero y trasero de AHD Motor servo delantero y trasero de MSI |
(w) | Motor servo 750 del motor 80 ordinarios | |
| Motor rasante | (Hp×p) | 1/4×2 | |
| Aspereza superficial del espécimen procesado | μm | Ra0.2 | |
| Agotamiento radial del eje | milímetro | ≤0.002 | |
| Agotamiento de la cara del eje | milímetro | ≤0.002 | |
| Arriba y abajo de (eje de Z) repita la colocación de exactitud | milímetro | ≤0.002 | |
| El frente y la parte posterior (eje de Y) repiten la colocación de exactitud | milímetro | ||
| Tamaño de la máquina (L×W×H) | milímetro | 2750×1800×2100 | |
| Peso neto de la máquina | kilogramo | 3500 | |
| Peso bruto de la máquina | kilogramo | 4450 | |
| Carril y tornillo de guía | ||
| Eje de X: a la izquierda e a la derecha | Carril de guía plástica doble de V | |
| Y-AXIS: delantero y trasero | Carril de guía plástica doble de V | |
| Eje de Z: hacia arriba y hacia abajo | Anda en monopatín el tipo guía dura | |
| Diámetro/echada del tornillo de la bola | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Especificaciones del motor | ||
| Motor del eje | HXP | 7.5×4 |
| Motor hidráulico | HXP | 4×6 |
| Motor refrigerado por aire | H*P | 1×2 |
| Motor del tanque de agua | H*P | 1/4 |
