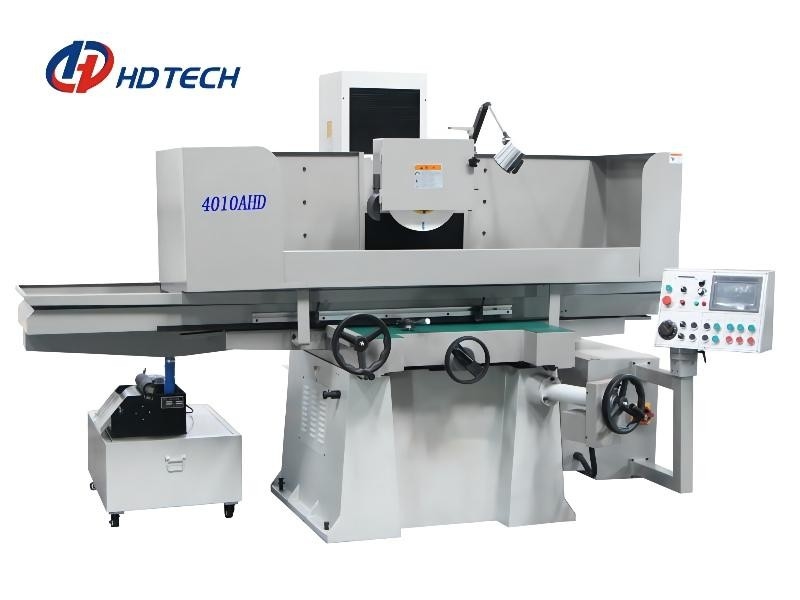

X.400 programable 1000 de las máquinas del pulido superficial de la alta precisión milímetro 4010 AHD MSI
Detalles del producto
| Nombre de producto: | Tipo máquina de la silla de montar de MNK-4010AHD/MSI del pulido superficial | Tamaño de la mesa de trabajo: | 1000x400m m |
|---|---|---|---|
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo): | 400kg | Max.distance de la superficie de la tabla para orientar el centro : | 620m m |
| Tamaño de la rueda: | 400× (20-40) ×127 milímetro | Velocidad del eje: | 1500rpm/50HZ |
| Aspereza superficial del espécimen procesado: | Μm Ra0.2 | Peso neto de la máquina: | 4500kg |
| Resaltar |
4010 máquinas del pulido superficial de AHD,máquinas 1000 del pulido superficial del X.400 milímetro,Amoladora programable de la superficie de la alta precisión |
||
Descripción del producto
Alto tipo programable máquina de la silla de montar de la precisión MNK-4010AHD/MSI del pulido superficial
Utilizado principalmente para la precisión que muele, la exactitud y el final de pulido son muy altos. Conveniente para trabajar a máquina toda clase de piezas y de herramientas. Especialmente conveniente para moler las piezas de alta precisión, del alto-final o las herramientas, y tienen una alta eficacia de pulido.
Característica principal
* adopte la forma de la disposición de tabla cruzada, columna y la estructura principal de pulido es sensibilidad de la alimentación compacta, vertical es alta, asegurar la exactitud del carril de guía transversal.
* la alimentación horizontal de la mesa de trabajo adopta el carril de guía plástica pegado, conducido por la presión del aceite, que puede obtener la alimentación lisa y continua, así que puede grinded con alto final.
* el movimiento vertical de la mesa de trabajo es controlado por dos maneras: 1. tipo ordinario del control de la impulsión y tipo servo del control de la impulsión. La impulsión ordinaria no se puede colocar exacto antes y después, pero el servo puede alcanzar la colocación exacta.
* la máquina adopta una cáscara semi-cerrada de la cubierta, que puede cubrir totalmente la zona de trabajo entera, para prevenir con eficacia salpicar de las limaduras del líquido refrigerador y del hierro, y se puede conectar con la absorción de la niebla y el dispositivo del retiro de polvo.
| Artículo | Unidad | MNK-4010AHD/MSI | |
| Área de tabla de funcionamiento | milímetro | 1000×400 | |
| Área electromágnetica de la tirada | milímetro | 1000×400 | |
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo) | Kilogramo | 400 | |
| Max.distance de la superficie de la tabla para orientar el centro | milímetro | 620 | |
| Tamaño de la rueda | milímetro | 400× (20-40) ×127 | |
| Velocidad del eje | (RPM/min) | 50HZ | 1500 |
| Alimentación de Min.vertical de la muela abrasiva | milímetro | 0,001 | |
| Velocidad de alimentación transversal de la mesa de trabajo | (m/min) | 1~24 | |
| Arriba y abajo del motor servo (w) | (w) | 750 | |
| Motor común delantero y trasero de AHD Motor servo delantero y trasero de MSI |
(w) | Motor servo 750 del motor 80 ordinarios | |
| Motor rasante | (Hp×p) | 1/4×2 | |
| Aspereza superficial del espécimen procesado | μm | Ra0.2 | |
| Agotamiento radial del eje | milímetro | ≤0.002 | |
| Agotamiento de la cara del eje | milímetro | ≤0.002 | |
| Arriba y abajo de (eje de Z) repita la colocación de exactitud | milímetro | ≤0.002 | |
| El frente y la parte posterior (eje de Y) repiten la colocación de exactitud | milímetro | AHD/MSI-0.01 | |
| Tamaño de la máquina (L×W×H) | milímetro | 3850×2200×2100 | |
| Peso neto de la máquina | kilogramo | 4500 | |
| Peso bruto de la máquina | kilogramo | 5450 | |
| Carril y tornillo de guía | ||
| Eje de X: a la izquierda e a la derecha | Carril de guía plástica doble de V | |
| Y-AXIS: delantero y trasero | Carril de guía plástica doble de V | |
| Eje de Z: hacia arriba y hacia abajo | Anda en monopatín el tipo guía dura | |
| Diámetro/echada del tornillo de la bola | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Especificaciones del motor | ||
| Motor del eje | HXP | 7.5×4 |
| Motor hidráulico | HXP | 4×6 |
| Motor refrigerado por aire | H*P | 1×2 |
| Motor del tanque de agua | H*P | 1/4 |
Aspectos destacados del producto
Alto tipo programable máquina de la silla de montar de la precisión MNK-4010AHD/MSI del pulido superficial Utilizado principalmente para la precisión que muele, la exactitud y el final de pulido son muy altos. Conveniente para trabajar a máquina toda clase de piezas y de herramientas. Especialmente ...
