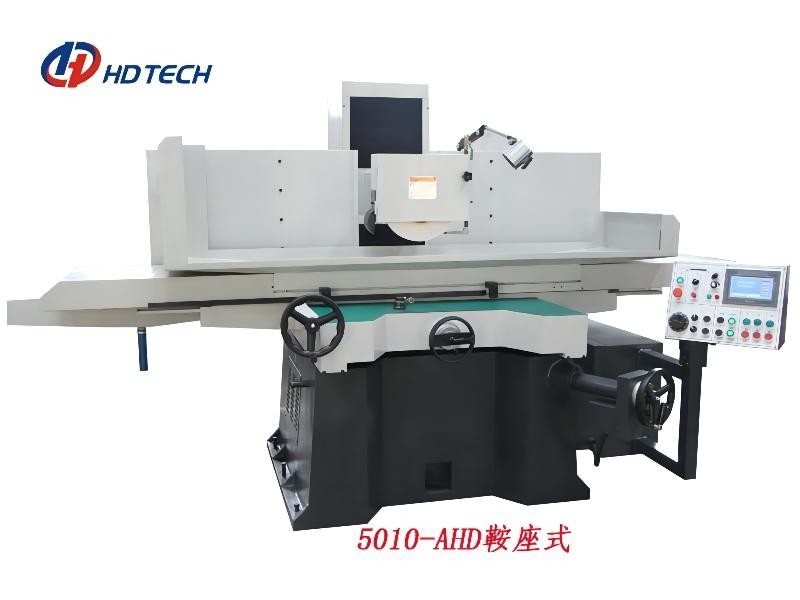

El pulido superficial programable trabaja a máquina la alta precisión que trabaja a máquina 5010 AHD
Detalles del producto
| Nombre de producto: | Tipo máquina de la silla de montar de MNK-5010AHD/MSI del pulido superficial | Tamaño de la mesa de trabajo: | 1000x500m m |
|---|---|---|---|
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo): | 500kg | Max.distance de la superficie de la tabla para orientar el centro : | 620m m |
| Tamaño de la rueda: | 400× (20-40) ×127 milímetro | Velocidad del eje: | 1500rpm/50HZ |
| Aspereza superficial del espécimen procesado: | Μm Ra0.2 | Peso neto de la máquina: | 5300kg |
| Resaltar |
5010 máquinas del pulido superficial de AHD,El pulido superficial trabaja a máquina programable,Alta precisión programable que muele y que trabaja a máquina |
||
Descripción del producto
Tipo programable fabricante de la silla de montar de MNK-5010AHD/MSI de la máquina del pulido superficial
Esta serie se utiliza principalmente para la precisión que muele con altos exactitud y final de pulido. Fácil actuar, el pulso vertical de la mano microfeed. Conveniente para trabajar a máquina toda clase de piezas y de herramientas. Especialmente conveniente para moler las piezas de alta precisión, del alto-final o las herramientas, y tienen una alta eficacia de pulido.
Característica principal
* usando la disposición de la tabla cruzada, la estructura de la columna y la cabeza de pulido es compacto, la sensibilidad de la alimentación vertical es alta, y la exactitud del carril de guía horizontal se garantiza.
* la alimentación horizontal de la mesa de trabajo adopta los carriles de guía plástica, conducidos por la presión del aceite, que puede obtener la alimentación estable y continua, así que puede realizar el pulido del alto-final.
* el movimiento longitudinal de la mesa de trabajo se controla de dos maneras: 1. tipo ordinario del control de transmisión y tipo servo del control de transmisión. La transmisión ordinaria no se puede colocar exacto antes y después, y el servo puede alcanzar la colocación exacta.
* la cabeza de pulido adopta el transporte angular de alta precisión del contacto, que tiene alta exactitud de la rigidez y de la rotación.
* la máquina-herramienta adopta una cubierta semicerrada, que puede cubrir totalmente la zona de trabajo entera, para prevenir con eficacia salpicar de las limaduras del líquido refrigerador y del hierro, y se puede conectar con un dispositivo del retiro de la niebla y de polvo.
* las opciones del control de la máquina-herramienta pueden adoptar el PLC japonés de Mitsubishi, el SYNTEC de Taiwán y el sistema de control alemán de Siemens, la operación gráfica del menú es simple, y el grado de automatización es alto.
| Artículo | Unidad | MNK-5010AHD/MSI | |
| Área de tabla de funcionamiento | milímetro | 1000×500 | |
| Área electromágnetica de la tirada | milímetro | 1000×500 | |
| Capacidad de Max.load-bearing de la mesa de trabajo (ventosa incluyendo) | Kilogramo | 500 | |
| Max.distance de la superficie de la tabla para orientar el centro | milímetro | 620 | |
| Tamaño de la rueda | milímetro | 400× (20-40) ×127 | |
| Velocidad del eje | (RPM/min) | 50HZ | 1500 |
| Alimentación de Min.vertical de la muela abrasiva | milímetro | 0,001 | |
| Velocidad de alimentación transversal de la mesa de trabajo | (m/min) | 1~24 | |
| Arriba y abajo del motor servo (w) | (w) | 750 | |
| Motor común delantero y trasero de AHD Motor servo delantero y trasero de MSI |
(w) | Motor servo 750 del motor 80 ordinarios | |
| Motor rasante | (Hp×p) | 1/4×2 | |
| Aspereza superficial del espécimen procesado | μm | Ra0.2 | |
| Agotamiento radial del eje | milímetro | ≤0.002 | |
| Agotamiento de la cara del eje | milímetro | ≤0.002 | |
| Arriba y abajo de (eje de Z) repita la colocación de exactitud | milímetro | ≤0.002 | |
| El frente y la parte posterior (eje de Y) repiten la colocación de exactitud | milímetro | AHD/MSI-0.01 | |
| Tamaño de la máquina (L×W×H) | milímetro | 3850×2200×2100 | |
| Peso neto de la máquina | kilogramo | 5300 | |
| Peso bruto de la máquina | kilogramo | 5900 | |
| Carril y tornillo de guía | ||
| Eje de X: a la izquierda e a la derecha | Un V y un carril de guía plástica plano | |
| Y-AXIS: delantero y trasero | Carril de guía plástica doble de V | |
| Eje de Z: hacia arriba y hacia abajo | Anda en monopatín el tipo guía dura | |
| Diámetro/echada del tornillo de la bola | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Especificaciones del motor | ||
| Motor del eje | HXP | 10×4 |
| Motor hidráulico | HXP | 4×6 |
| Motor refrigerado por aire | H*P | 1×2 |
| Motor del tanque de agua | H*P | 1/4 |
Aspectos destacados del producto
