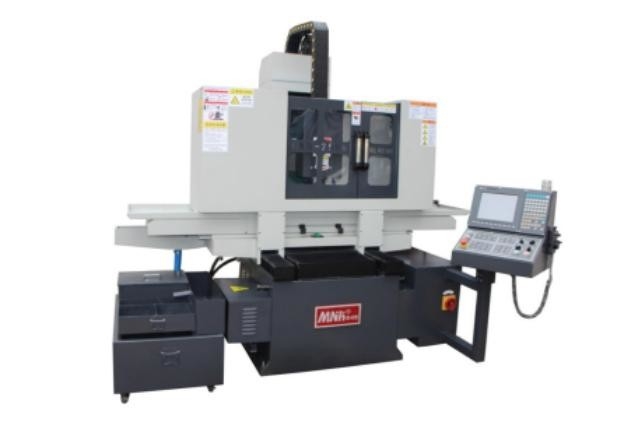

800 - el pulido superficial del CNC 3600rpm trabaja a máquina el tipo de la silla de montar de MNK 2560

El alto rendimiento MNK-2560 ensilla el tipo máquina del pulido superficial del CNC

I. Disposición total del equipo

1. Tipo máquina-herramienta de la silla de montar

2. El enfriamiento de la muela abrasiva del estante de la muela abrasiva es independiente por el sistema de enfriamiento, hay una boca del líquido refrigerador en cada muela abrasiva, el flujo del líquido refrigerador de cada muela abrasiva no es menos de 100 l/min. Un tanque de agua independiente de enfriamiento se proporciona en un extremo del equipo.

3. En un extremo de la cama de la máquina, hay un tanque de lubricante independiente del control, que puede humedecer continuamente el carril de guía de la tabla de trabajo.

Las características mecánicas principales de la estructura de la máquina-herramienta

1. La pieza principal de la estructura se hace del arrabio gris HT250 que tiene buena fuerza, lleva resistencia térmica de la resistencia y y buen funcionamiento de la reducción de la vibración. La disposición razonable interna, aumenta la rigidez;

2. La máquina se utiliza para el avión que muele, usando la fijación con abrazadera electromágnetica principal media de la tirada;

3. El jefe de pulido de la máquina-herramienta adopta la estructura horizontal.

4. Izquierdo y derecho (X-AXIS) adopta el tornillo y el rodillo grandes de la bola de la ventaja C3 que el carril de guía linear conectó directamente la estructura, el motor servo conduce el movimiento de intercambio a la izquierda e a la derecha rápido y constante, con 3232 velocidades grandes de la transmisión del tornillo de posicionamiento, alta colocación repetida;

5. Delantero y trasero (eje de Y) adopta la estructura conectada linear del carril de guía del rodillo del tornillo de la bola de la clase C3 y de la clase de P, conducida por el tornillo de la bola del motor servo a través de vías guías lineares para hacer movimientos de intercambio estables antes y después;

6. El eje adopta el convertidor de frecuencia potente del eje PF120 para controlar el motor del eje que corre en la línea velocidad constante.

7. Adopte el sistema del sistema de la nueva generación o de control de Siemens, exhibición del LCD de 10 pulgadas, y equipado de la unidad de control del PDA; La máquina adopta la pluma del diamante para vestir automáticamente la muela abrasiva. Preparación automática de la muela abrasiva y función de la remuneración para mantener la consistencia del tamaño de pulido;

8. El superior y el más bajo (eje de Z) adopta el tornillo de la bola del nivel C3 y el carril de guía duro conectaron directamente la estructura, conducida por el motor servo, con las ventajas de alto colocación de la rigidez y de la repetición y otras exactas;

9. La cubierta externa de la máquina-herramienta adopta la estructura de la abertura de la puerta de la facturación de la no-calibración. Una ventana del mantenimiento se abre en el lado derecho para facilitar la instalación del cilindro y para limpiar la superficie de los útiles. Un dispositivo de succión del aire se hace sobre la cubierta externa para facilitar la instalación del dispositivo centralizado del tubo del polvo para jugar un buen efecto a prueba de polvo.

10. La preparación de la muela abrasiva es un modo de vestido de punto fijo sistema-controlado, que puede mejorar la velocidad de vestido de la nueva muela abrasiva.
