Lugar de origen:
China
Nombre de la marca:
HD M&E
Certificación:
ISO certification
Número de modelo:
TXK20-0 TXK20-1

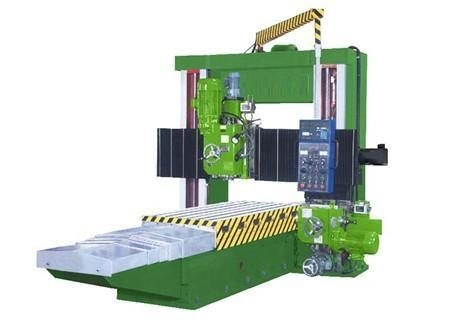

Fresadora de TXK20-0 TXK20-1 del CNC del pórtico móvil grande resistente del haz
1. La fresadora del haz móvil del pórtico del CNC de la serie TXK20 es una nueva generación de máquinas-herramientas que trabajan a máquina del CNC de la precisión, conveniente para la herramienta de carburo de acero de alta velocidad en el metal ferroso, el metal no ferroso y la parte del tratamiento de materiales no-metálico del objeto. Puede terminar el avión, la superficie del cielo y tierra, la superficie inclinada, el lado, la clase del surco, el taladro, la perforación y otros procesos del proceso el moler.

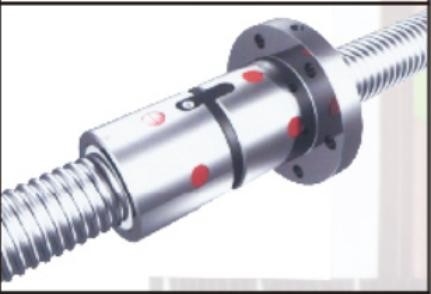

2. Modo de transmisión de mesa de trabajo: impulsión del tornillo de la bola del banco de trabajo, conducida por el sistema de servo de la CA para alcanzar el ajuste stepless de la velocidad de trabajo y de la colocación, y para repetir la colocación de exactitud
3. Fijación del haz: El haz de la serie TXK20 es mecánicamente automáticamente bloqueado y realiza el control de cadena con la elevación del haz.
4. La impulsión con dos ejes del tornillo de la bola de la cabeza el moler de final es conducida por un sistema de servo de la CA para alcanzar el ajuste stepless de la velocidad de trabajo y de la colocación, y la exactitud de la colocación repetida
5. La cantidad lateral de la alimentación de la cabeza que muele que muele es ajustable stepless.
6. Todas las máquinas-herramientas son echadas, procesado, montado por nuestra compañía. Los materiales de lanzamiento son arrabio de la calidad HT250, todo con termal, vibración y tratamiento secundario del tiempo, eliminar completamente la tensión interna del bastidor. El cuerpo de la cama, la columna y el carril de guía del haz han sido amortiguamiento audio estupendo.
Parámetros técnicos principales
| Especificaciones de la máquina | TXK20-0 | TXK20-1 | TXK20-2 | TXK20-3 | |
| Distancia de centro del carril de guía | milímetro | 500 | 600 | 700 | 800 |
| Longitud que trabaja a máquina máxima | milímetro | 2000-4000 | 2000-6000 | 3000-6000 | 3000-6000 |
| Anchura que trabaja a máquina máxima | milímetro | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Altura que trabaja a máquina máxima | milímetro | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Longitud de la mesa de trabajo | milímetro | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Anchura de la mesa de trabajo | milímetro | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Peso máximo del objeto | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Velocidad del movimiento de la mesa de trabajo | mm/min | 30-4000 ajustables stepless | 30-4000 ajustables stepless | 30-4000 ajustables stepless | 30-4000 ajustables stepless |
| Poder del motor principal | kilovatio | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Poder del eje | kilovatio | 7,5 | 7,5 | 7,5 | 7,5 |
| Peso de la máquina | t | 13-16 | 15-25 | 20-32 | 23-36 |

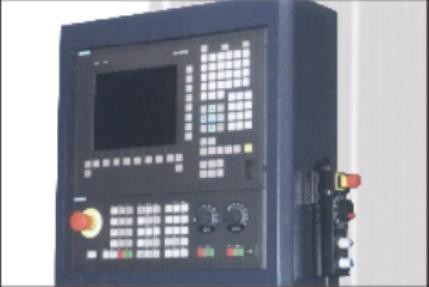

| Sistema del CNC |
Siemens/KND |
Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Indicador digital | Opcional | Opcional | Opcional | Opcional | |
| Especificaciones de la máquina | TXK20-4 | TXK20-5 | TXK20-6 | |
| Distancia de centro del carril de guía | milímetro | 900 | 1000 | 1200 |
| Longitud que trabaja a máquina máxima | milímetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Anchura que trabaja a máquina máxima | milímetro | 2000-2500 | 2000-2500 | 2000-2500 |
| Altura que trabaja a máquina máxima | milímetro | 1500 | 1500 | 1500, 1800 |
| Longitud de la mesa de trabajo | milímetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Anchura de la mesa de trabajo | milímetro | 1600/2200 | 1600/2200 | 1600/2200 |
| Peso máximo del objeto | t | 8,9 | 10,11 | 10,12 |
| Velocidad del movimiento de la mesa de trabajo | mm/min | 30-4000 ajustables stepless | 30-4000 ajustables stepless | 30-4000 ajustables stepless |
| Poder del motor principal | kilovatio | 13 | 15 | 18,5 |
| Poder del eje | kilovatio | 11 | 15 | 15 |
| Peso de la máquina | t | 29-36 | 35-43 | 41-53 |
| Sistema del CNC | Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Indicador digital | Opcional | Opcional | Opcional | |
Configuraciones estándar
cabeza que muele vertical 1.One (CNC de tres ejes)
2. Una cabeza que muele del lado (opcional entre izquierdo y derecho)
escudo de la placa 3.Steel del cuerpo de la cama
4.Bebar, tipo escudo del órgano de la columna
Accesorios especiales
cabeza que muele del ángulo de 1,90 grados
2. Cerradura neumática de la herramienta
volante de dirección del ajuste de la herramienta que pulsa 3.Microelectronic
