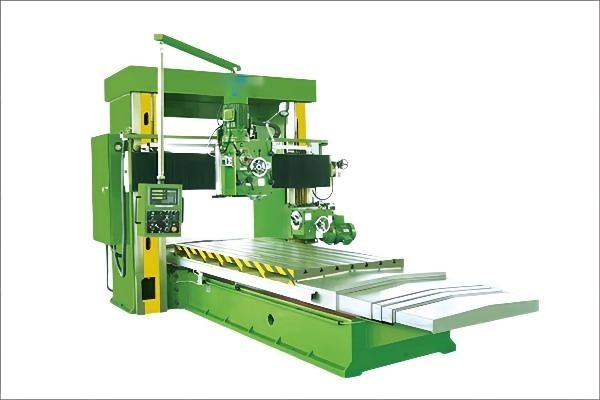

Tipo haz móvil del pórtico de TX20-4 TX20-5 de la fresadora 13kw 15kw
Detalles del producto
| Nombre de producto: | Fresadora del pórtico móvil del haz de TX20-4 TX20-5 | Distancia de centro del carril de guía: | 900/1000 milímetro |
|---|---|---|---|
| Longitud que trabaja a máquina máxima: | 3000-4000m m | Anchura que trabaja a máquina máxima: | 2000-2500 milímetros |
| Altura que trabaja a máquina máxima: | 1500 milímetros | Longitud de la mesa de trabajo: | 3000-4000 milímetros |
| Anchura de la mesa de trabajo: | 1600/2200m m | Peso máximo del objeto: | 8/9/10/11t |
| Velocidad del movimiento de la mesa de trabajo: | 30-4000 mm/min, ajustable stepless | Poder del motor principal: | 13/15kw |
| Resaltar |
Tipo móvil fresadora del pórtico del haz,tipo fresadora del pórtico 13kw |
||
Descripción del producto
Fresadora del pórtico móvil del haz de TX20-4 TX20-5 en venta
1. La fresadora del haz móvil del pórtico de la serie TX20 es una nueva generación de máquinas-herramientas que trabajan a máquina de la precisión, conveniente para la herramienta de carburo de acero de alta velocidad en el metal ferroso, el metal no ferroso y la parte del tratamiento de materiales no-metálico del objeto. Puede terminar el avión, la superficie del cielo y tierra, la superficie inclinada, el lado, la clase del surco, el taladro, la perforación y otros procesos del proceso el moler.
2. Modo de transmisión de mesa de trabajo: Tipo impulsión de la mesa de trabajo, impulsión de T del tornillo de posicionamiento por el sistema de servo de la CA para realizar velocidad de trabajo ajustable stepless.
3. Todas las máquinas-herramientas son echadas, procesado, montado por nuestra compañía. Los materiales de lanzamiento son arrabio de la calidad HT250, todo con termal, vibración y tratamiento secundario del tiempo, eliminar completamente la tensión interna del bastidor. El cuerpo de la cama, la columna y el carril de guía del haz han sido amortiguamiento audio estupendo.
Parámetros técnicos principales
| Especificaciones de la máquina | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| Distancia de centro del carril de guía | milímetro | 500 | 600 | 700 | 800 |
| Longitud que trabaja a máquina máxima | milímetro | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Anchura que trabaja a máquina máxima | milímetro | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Altura que trabaja a máquina máxima | milímetro | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Longitud de la mesa de trabajo | milímetro | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Anchura de la mesa de trabajo | milímetro | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Peso máximo del objeto | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Velocidad del movimiento de la mesa de trabajo | mm/min | 30-4000 ajustables stepless | 30-4000 ajustables stepless | 30-4000 ajustables stepless | 30-4000 ajustables stepless |
| Poder del motor principal | kilovatio | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Poder del eje | kilovatio | 7,5 | 7,5 | 7,5 | 7,5 |
| Peso de la máquina | t | 13-16 | 15-25 | 20-32 | 23-36 |
| Dimensión total (LxWxH) | milímetro |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |
| Indicador digital | Opcional | Opcional | Opcional | Opcional | |
| Especificaciones de la máquina | TX20-4 | TX20-5 | TX20-6 | |
| Distancia de centro del carril de guía | milímetro | 900 | 1000 | 1200 |
| Longitud que trabaja a máquina máxima | milímetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Anchura que trabaja a máquina máxima | milímetro | 2000-2500 | 2000-2500 | 2000-2500 |
| Altura que trabaja a máquina máxima | milímetro | 1500 | 1500 | 1500, 1800 |
| Longitud de la mesa de trabajo | milímetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Anchura de la mesa de trabajo | milímetro | 1600/2200 | 1600/2200 | 1600/2200 |
| Peso máximo del objeto | t | 8,9 | 10,11 | 10,12 |
| Velocidad del movimiento de la mesa de trabajo | mm/min | 30-4000 ajustables stepless | 30-4000 ajustables stepless | 30-4000 ajustables stepless |
| Poder del motor principal | kilovatio | 13 | 15 | 18,5 |
| Poder del eje | kilovatio | 11 | 15 | 15 |
| Peso de la máquina | t | 29-36 | 35-43 | 41-53 |
| Dimensión total (LxWxH) | milímetro | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| Indicador digital | Opcional | Opcional | Opcional | |
Configuraciones estándar
1. Una cabeza que muele vertical
2. Una cabeza que muele del lado (opcional entre izquierdo y derecho)
3. Escudo de la placa de acero del cuerpo de la cama
4. Bebar, tipo escudo del órgano de la columna
Accesorios especiales
1. cabeza que muele del ángulo de 90 grados
2. Cerradura neumática de la herramienta
