Lugar de origen:
China
Nombre de la marca:
HD M&E
Certificación:
ISO certification
Número de modelo:
TX20-2 TX20-3

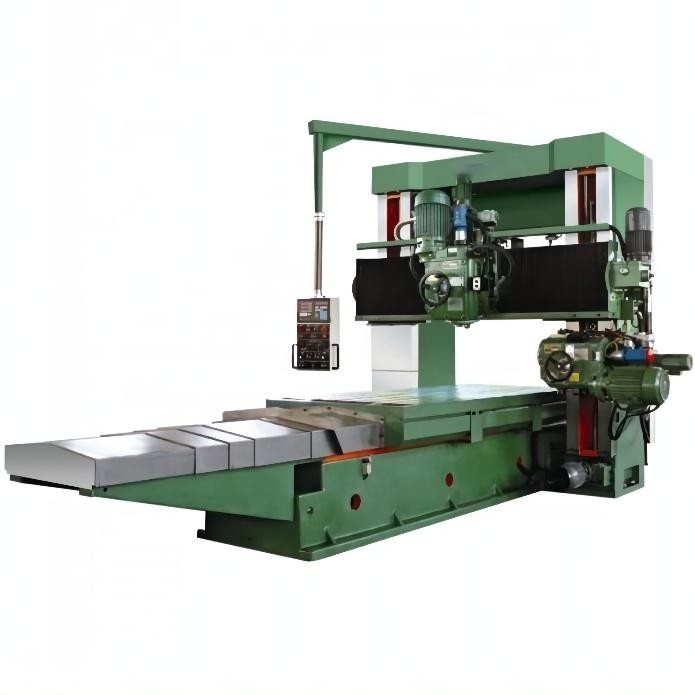

Fresadora del pórtico móvil del haz de TX20-2 TX20-3 en venta
1. La fresadora de mudanza del haz del pórtico de la serie TX20 es una nueva generación de máquinas-herramientas que trabajan a máquina de la precisión, conveniente para el proceso del metal ferroso, del metal no ferroso y de un poco de objeto material no-metálico de la herramienta de carburo de acero de alta velocidad. Puede terminar el avión, la superficie del cielo y tierra, el avión inclinado, el lado, el surco, el taladro, la perforación y otros procesos de moler el proceso.
2. Todas las máquinas-herramientas son echadas, procesadas y montadas por nuestra compañía. El material de lanzamiento es el arrabio de alta calidad HT250, que ha sido tratado por el tratamiento térmico, la vibración y el tratamiento secundario del tiempo para eliminar la tensión interna del bastidor. La cama, la columna y el carril de guía del haz han sido superaudio que apagaba el tratamiento.
Parámetros técnicos principales
| Especificaciones de la máquina | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| Distancia de centro del carril de guía | milímetro | 500 | 600 | 700 | 800 |
| Longitud que trabaja a máquina máxima | milímetro | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Anchura que trabaja a máquina máxima | milímetro | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Altura que trabaja a máquina máxima | milímetro | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Longitud de la mesa de trabajo | milímetro | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Anchura de la mesa de trabajo | milímetro | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Peso máximo del objeto | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Velocidad del movimiento de la mesa de trabajo | mm/min | 30-4000 ajustables stepless | 30-4000 ajustables stepless | 30-4000 ajustables stepless | 30-4000 ajustables stepless |
| Poder del motor principal | kilovatio | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Poder del eje | kilovatio | 7,5 | 7,5 | 7,5 | 7,5 |
| Peso de la máquina | t | 13-16 | 15-25 | 20-32 | 23-36 |
| Dimensión total (LxWxH) | milímetro |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |

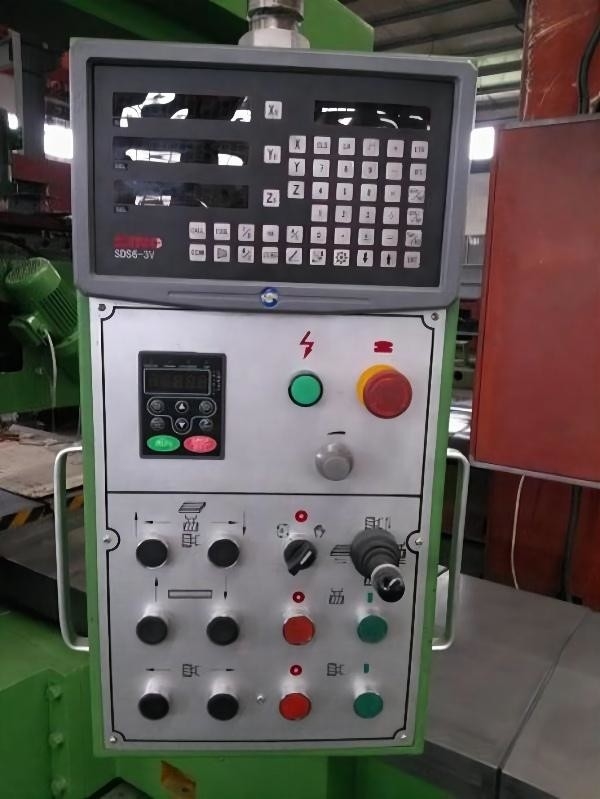

| Indicador digital | Opcional | Opcional | Opcional | Opcional | |
| Especificaciones de la máquina | TX20-4 | TX20-5 | TX20-6 | |
| Distancia de centro del carril de guía | milímetro | 900 | 1000 | 1200 |
| Longitud que trabaja a máquina máxima | milímetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Anchura que trabaja a máquina máxima | milímetro | 2000-2500 | 2000-2500 | 2000-2500 |
| Altura que trabaja a máquina máxima | milímetro | 1500 | 1500 | 1500, 1800 |
| Longitud de la mesa de trabajo | milímetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Anchura de la mesa de trabajo | milímetro | 1600/2200 | 1600/2200 | 1600/2200 |
| Peso máximo del objeto | t | 8,9 | 10,11 | 10,12 |
| Velocidad del movimiento de la mesa de trabajo | mm/min | 30-4000 ajustables stepless | 30-4000 ajustables stepless | 30-4000 ajustables stepless |
| Poder del motor principal | kilovatio | 13 | 15 | 18,5 |
| Poder del eje | kilovatio | 11 | 15 | 15 |
| Peso de la máquina | t | 29-36 | 35-43 | 41-53 |
| Dimensión total (LxWxH) | milímetro | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| Indicador digital | Opcional | Opcional | Opcional | |
Configuraciones estándar
cabeza que muele vertical 1.One
2. Una cabeza que muele del lado (opcional entre izquierdo y derecho)
escudo de la placa 3.Steel del cuerpo de la cama
4.Bebar, tipo escudo del órgano de la columna
Accesorios especiales
cabeza que muele del ángulo de 1,90 grados
2. Cerradura neumática de la herramienta
