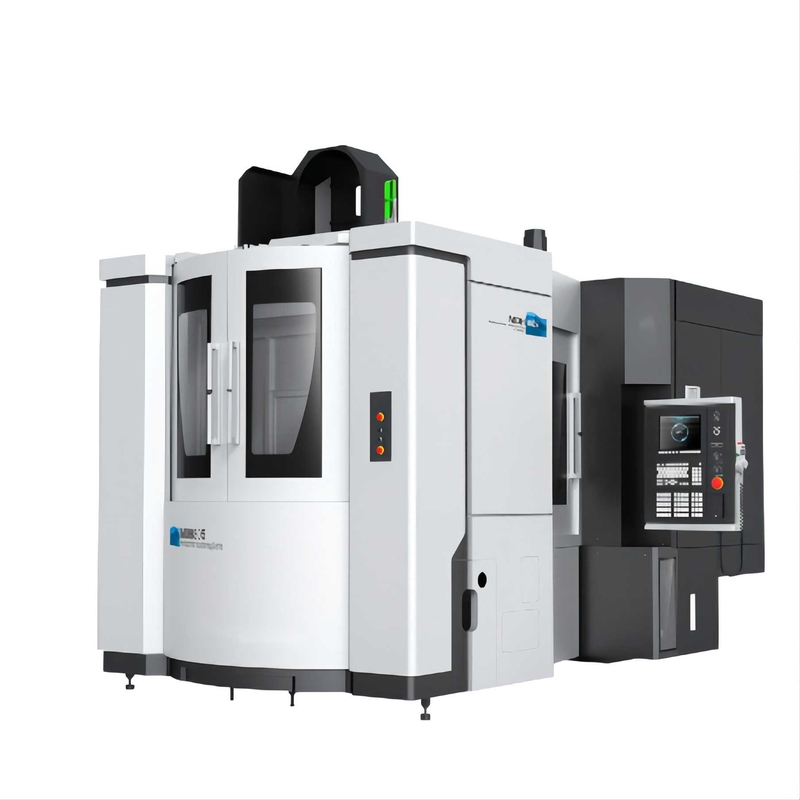

Tabla MDH80A de la máquina horizontal del CNC del alto rendimiento sola resistente
Detalles del producto
| Nombre de producto: | Centro de mecanización horizontal de la sola tabla de MDH80A | Tamaño de la mesa de trabajo: | 800×800 milímetro |
|---|---|---|---|
| No. de la plataforma: | sola tabla | Carga de Max.table: | 2000kg |
| Distancia de la superficie de la tabla para orientar el centro: | 80-1180m m | Distancia de la nariz del eje a presentar: | 200~1250m m |
| Viaje de X/Y/Z: | 1400/1100/1050 milímetro | L×W×H: | 5393*3682*3827m m |
| Resaltar |
Máquina horizontal del CNC de MDH80A,Máquina horizontal resistente del CNC,Sola máquina del CNC del alto rendimiento de la tabla |
||
Descripción del producto
Rendimiento horizontal del centro de mecanización de la sola tabla de MDH80A alto resistente
Presentación del producto
El centro de mecanización horizontal es uno de los centros de mecanización horizontales desarrollados y producidos por nuestra compañía. Esta máquina-herramienta es ampliamente utilizada en el proceso de las piezas de la caja, de las piezas de la cáscara, de las piezas del disco, y de las partes especial-formadas en la fabricación de la maquinaria y otras industrias. Las piezas se afianzan con abrazadera en una vez. Puede terminar automáticamente el proceso del multi-proceso de moler, de agujerear, de la perforación, de la extensión, del escariado, y de golpear ligeramente de las cuatro caras.
| Configuraciones estándar | Configuraciones opcionales |
| • Eje interno de dos velocidades de la transmisión | •Placa giratoria BRILLANTE del CNC |
| • Sistema de enfriamiento del hueco del tornillo | • Rocíe el enfriamiento |
| •Sistema automático del cambio de la herramienta | •De climatizador de alta presión |
| • Transportador de microprocesador del tornillo (ambos lados) | • Dispositivo de enfriamiento del eje |
| •Sistema lubricante automático (eje) | •Dispositivo de control termostático del gabinete eléctrico |
| • El golpear ligeramente rígido | • Transportador de microprocesador de elevación |
| •Cambiador de calor eléctrico del gabinete | •Regla que ralla |
| • Dispositivo de enfriamiento del eje | •Dispositivo automático del poder-apagado M30 |
| •Cubierta protectora cerrada | |
| • Sistema de transmisión de datos RS-232 |
Parámetros técnicos principales
| Modelo del producto | Unidad | MDH80 | MDH80A | MDH100S | MDH125 |
| Tamaño de la mesa de trabajo (L*W) | milímetro | 800X800 | 800X800 | 1000X1000 | 1250X1250 |
| Plataforma de No.of | 2 | Sola tabla | 2 | 2 | |
| Tipo de la tabla | El TIC opta: BRILLANTE | El TIC opta: BRILLANTE | |||
| Indexación de direcciones de la tabla | LAS TIC (1° X360°) BRILLANTE (0.001° X360°) |
LAS TIC (1° X360°) BRILLANTE (0.001° X360°) |
|||
| Tabla que pone en un índice tiempo | S | 4,5 (el 90°) | 5 (el 90°) | ||
| Tiempo cambiante de la plataforma | S | 12,5 | — | 12,5 | 35 |
| Carga máxima de la tabla | Kilogramo | 2000 | 3000 | ||
| Viaje de X/Y/Z-axis | milímetro | 1400/1100/1050 | 1400/1100/1000 | 1700/1400/1240 | |
| Tipo de la manera de la guía de X/Y/Z AXIS | Vía guía linear del rodillo | Vía guía linear del rodillo | |||
| Distancia de la superficie de la tabla para orientar el centro | milímetro | 80-1180 | 70-1470 | ||
| Distancia de la nariz del eje a presentar | milímetro | 200-1250 | 250-1250 | 360-1600 | |
| Travesía rápida del eje de X/Y/Z | m/min | 45 | 45 | ||
| Cortar nivel de entrada | 1-20000 | 1-20000 | |||
| Forma cónica del eje | No.50 (7:24) | No.50 (7:24) | |||
| Velocidad máxima del eje | RPM | 8000 (eje del motor) Opte: 12000 (eje del motor) Opte: 4000 (①caja de engranajes) Opte: 4000 (②caja de engranajes) |
6000 (eje del motor) Opte: 8000,12000 (eje del motor) Opte: 6000 (caja de engranajes) |
||
| Poder del motor del eje (Minuto Continueous/30) |
kilovatio | 8000rpm: 25/30 12000rpm: 25/30 ①4000rpm: 22/26 ②4000rpm: 30/37 |
6000rpm: 37/45 8000rpm: 25/30 12000rpm: 25/30 6000rpm: 22/26 |
||
| Capacidad de la revista de la herramienta | T | 40 (opte: 60/80/120) | 40 (opte: 60/80) | ||
| Tipo de la caña de la herramienta | BT50 | BT50 | |||
| Longitud máxima de la herramienta | milímetro | 500 | 500 | ||
| Peso máximo de la herramienta | Kilogramo | 25 | 25 | ||
| Diámetro máximo de la herramienta (w/oadjacenttools) | milímetro | Ø115 (Ø270) | Ø115 (Ø270) | ||
| Equipe el tiempo cambiante (los T-T) | 2,5 | 2,5 | |||
| Eje de X/Y/Z que coloca exactitud | 0,01 | X: 0,015 Y: 0,012 Z: 0,012 | |||
| Exactitud de la repetibilidad del eje de X/Y/Z | 0,006 | X: 0,007 Y: 0,007 Z: 0,007 | |||
| Regulador del CNC | FANUC 3li | FANUC 3li | |||
| Dimensiones de la máquina (LXWXH) | milímetro | 6153X3717X3827 | 5393X3682X3827 | 6153X3717X3827 | 8075X6087X3702 |
| Peso de la máquina | Kilogramo | 24000 | 21000 | 24500 | 32500 |
Muestra del objeto
