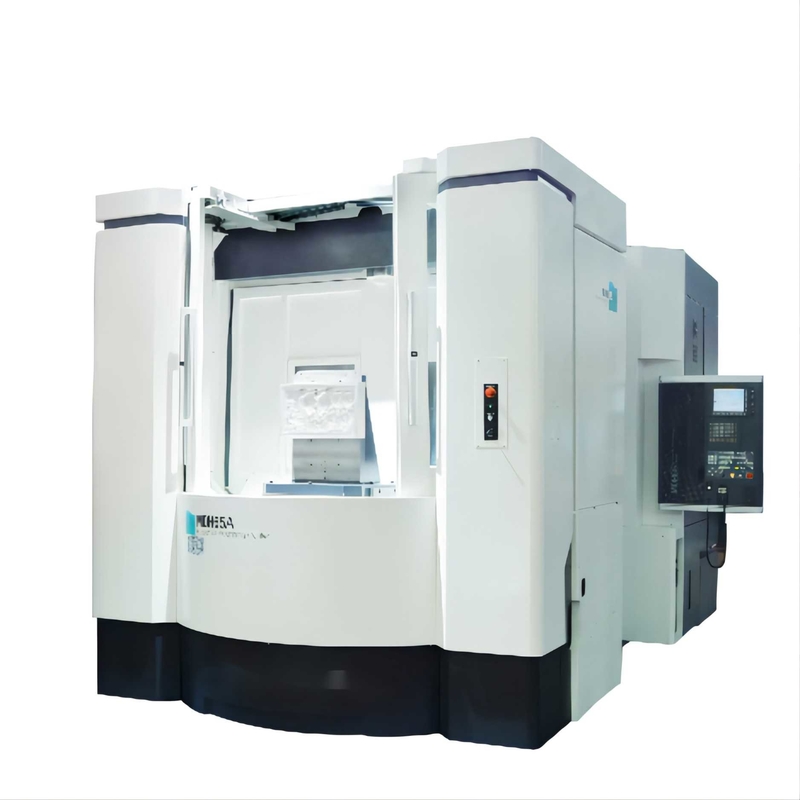

Centros de mecanización horizontales de alta velocidad sola tabla de 630 x de 630m m MDH65A
Detalles del producto
| Nombre de producto: | Centro de mecanización horizontal de la sola tabla de MDH65A | Tamaño de la mesa de trabajo: | 630×630 milímetro |
|---|---|---|---|
| No. de la plataforma: | sola tabla | Carga de Max.table: | 1300kg |
| Distancia de la superficie de la tabla para orientar el centro: | 80-980m m | Distancia de la nariz del eje a presentar: | 200~1100m m |
| Viaje de X/Y/Z: | 1050/900/900 milímetro | L×W×H: | 5100*3342*3350m m |
| Resaltar |
Centros de mecanización horizontales de MDH65A,Centro de mecanización horizontal de 630 x de 630m m,Centros de mecanización de alta velocidad de MDH65A |
||
Descripción del producto
Centro de mecanización horizontal de la sola tabla de alta velocidad de alta precisión de MDH65A
Características de producto
Alta precisión
Velocidad
Alta rigidez
| Configuraciones estándar | Configuraciones opcionales |
| • Eje interno de dos velocidades de la transmisión | •Placa giratoria BRILLANTE del CNC |
| • Sistema de enfriamiento del hueco del tornillo | • Rocíe el enfriamiento |
| •Sistema automático del cambio de la herramienta | •De climatizador de alta presión |
| • Transportador de microprocesador del tornillo (ambos lados) | • Dispositivo de enfriamiento del eje |
| •Sistema lubricante automático (eje) | •Dispositivo de control termostático del gabinete eléctrico |
| • El golpear ligeramente rígido | • Transportador de microprocesador de elevación |
| •Cambiador de calor eléctrico del gabinete | •Regla que ralla |
| • Dispositivo de enfriamiento del eje | •Dispositivo automático del poder-apagado M30 |
| •Cubierta protectora cerrada | |
| • Sistema de transmisión de datos RS-232 |
Parámetros técnicos principales
| Modelo del producto | Unidad | MDH65 | MDH65A | MDH80S |
| Tamaño de la mesa de trabajo (L*W) | milímetro | 630X630 | 630X630 | 800X800 |
| Plataforma de No.of | 2 | Sola tabla | 2 | |
| Tipo de la tabla | El TIC opta: BRILLANTE | |||
| Indexación de direcciones de la tabla | LAS TIC (1° X360°) BRILLANTE (0.001° X360°) |
|||
| Tabla que pone en un índice tiempo | S | 1,7 (el 90°) | ||
| Tiempo cambiante de la plataforma | S | 12 | — | 12 |
| Carga máxima de la tabla | Kilogramo | 1300 | ||
| Viaje de X/Y/Z-axis | milímetro | 1050/900/900 | 1050/900/800 | |
| Tipo de la manera de la guía de X/Y/Z AXIS | Vía guía linear del rodillo | |||
| Distancia de la superficie de la tabla para orientar el centro | milímetro | 80-980 | ||
| Distancia de la nariz del eje a presentar | milímetro | 200-1100 | 300-1100 | |
| Travesía rápida del eje de X/Y/Z | m/min | 54 | ||
| Cortar nivel de entrada | 1-20000 | |||
| Forma cónica del eje | No.50 (7:24) | |||
| Velocidad máxima del eje | RPM | 8000 (eje del motor) Opte: 12000 (eje del motor) Opte: 6000 (caja de engranajes) |
||
| Poder del motor del eje (Minuto Continueous/30) |
kilovatio | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Capacidad de la revista de la herramienta | T | 40 (opte: 60/80/120) | ||
| Tipo de la caña de la herramienta | BT50 | |||
| Longitud máxima de la herramienta | milímetro | 500 | ||
| Peso máximo de la herramienta | Kilogramo | 25 | ||
| Diámetro máximo de la herramienta (w/oadjacenttools) | milímetro | Ø115 (Ø270) | ||
| Equipe el tiempo cambiante (los T-T) | 2 | |||
| Eje de X/Y/Z que coloca exactitud | 0,01 | |||
| Exactitud de la repetibilidad del eje de X/Y/Z | 0,006 | |||
| Regulador del CNC | FANUC 3li | |||
| Dimensiones de la máquina (LXWXH) | milímetro | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| Peso de la máquina | Kilogramo | 18000 | 16500 | 18000 |
Muestra del objeto
Aspectos destacados del producto
Centro de mecanización horizontal de la sola tabla de alta velocidad de alta precisión de MDH65A Características de producto Alta precisión Los tornillos de la máquina-herramienta todos de la coordinada de X, de Y, y Z adoptan la tecnología de enfriamiento hueco avanzada, que controla con eficacia ...
