CNC horizontal resistente que trabaja a máquina la plataforma del doble MDH65
Detalles del producto
| Nombre de producto: | Centro de mecanización horizontal de las plataformas del doble MDH65 | Tamaño de la mesa de trabajo: | 630×630 milímetro |
|---|---|---|---|
| No. de la plataforma: | 2 | Carga de Max.table: | 1300kg |
| Distancia de la superficie de la tabla para orientar el centro: | 80-980m m | Distancia de la nariz del eje a presentar: | 200~1100m m |
| Viaje de X/Y/Z: | 1050/900/900 milímetro | L×W×H: | 5145*3342*3355m m |
| Resaltar |
El trabajar a máquina horizontal del CNC MDH65,El trabajar a máquina horizontal del CNC de la plataforma doble |
||
Descripción del producto

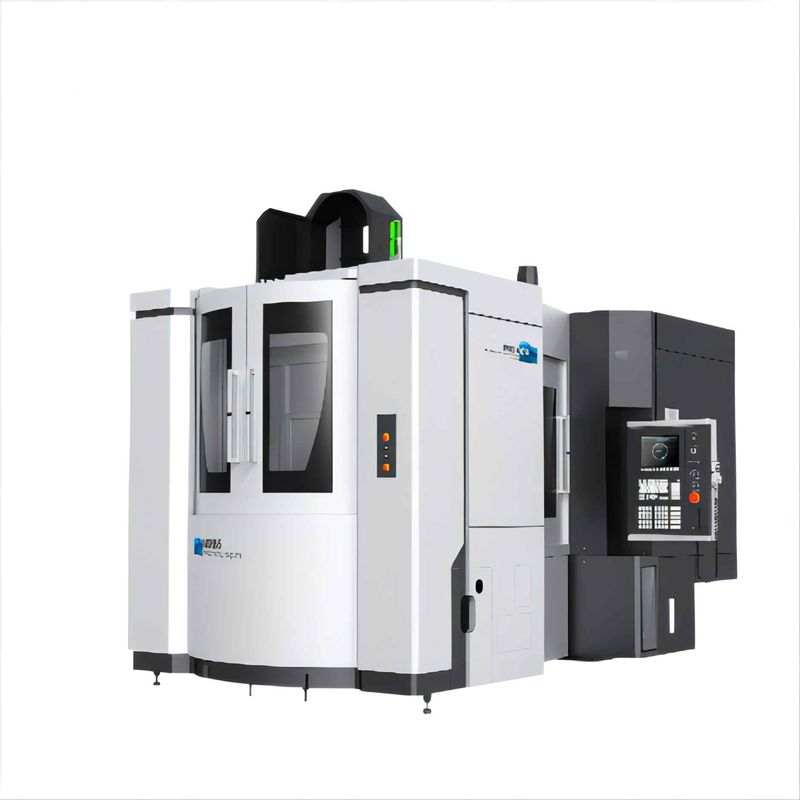

Centro de mecanización horizontal de las plataformas dobles resistentes de la máquina de MDH65 China
Características de producto

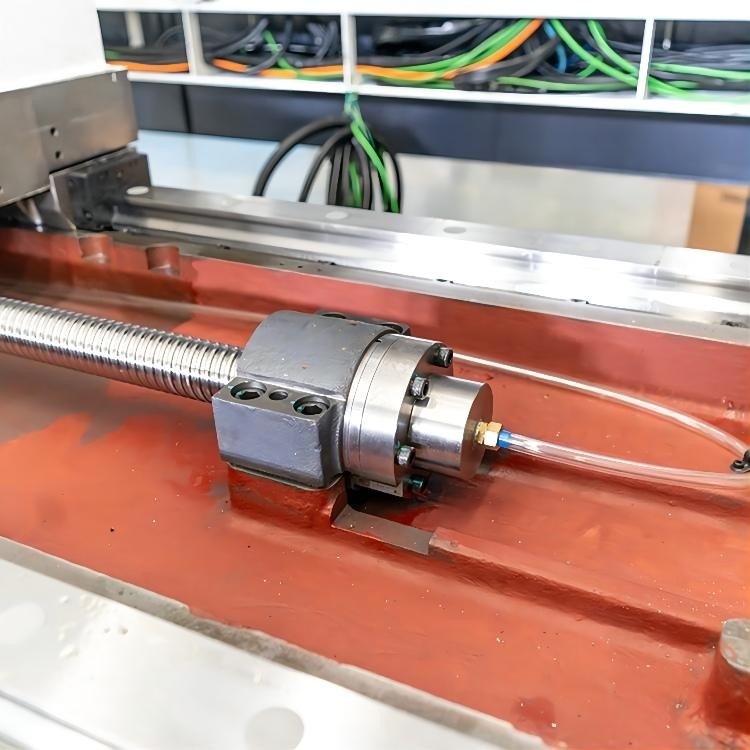

(1) alta precisión -- el tornillo de la coordinada de X, de Y y Z de la máquina-herramienta adopta todo la tecnología de enfriamiento hueco avanzada, que controla con eficacia la deformación del calor en curso de máquina-herramienta que procesa y mejora la exactitud que trabaja a máquina de la máquina-herramienta. Además, la máquina-herramienta tiene la función de la remuneración de temperatura. El sensor de temperatura está instalado en la posición principal del cuerpo de máquina, y la precisión de la máquina-herramienta es observada analizando y compensando la posición coordinada del sistema del CNC.

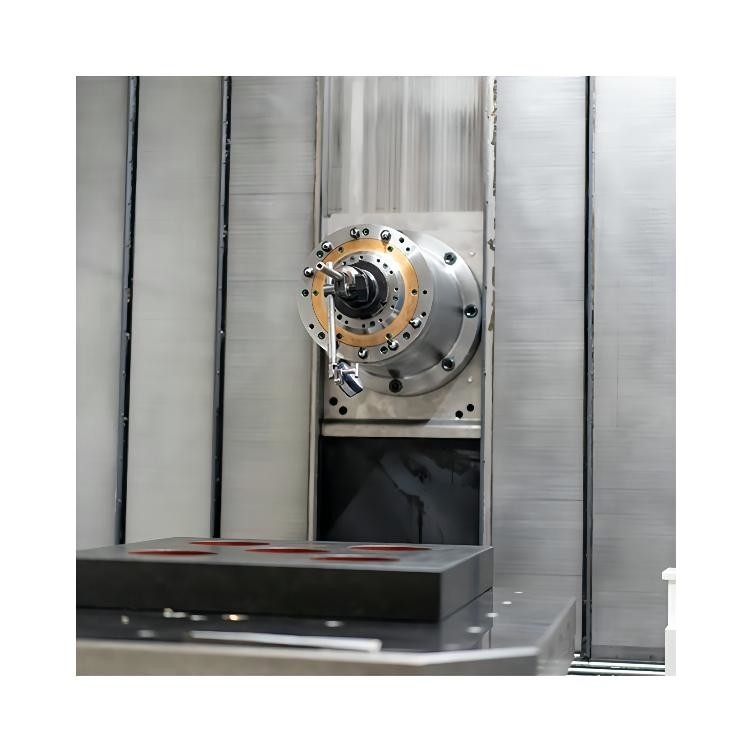

(2) velocidad -- el eje de la máquina adopta la estructura motorizada del eje, con una velocidad máxima de 12000rpm y de los cambios de dos velocidades internos, que pueden cumplir los requisitos del corte de poca velocidad y de trabajar a máquina de alta velocidad; X, Y, guía rodante linear rígida de las aplicaciones coordinadas de la guía de Z tres alta, su rápido acelera a 60m/min; La máquina adopta el mecanismo cambiante de la herramienta del acoplamiento (tiempo cambiante de la herramienta: 2 segundos). Los parámetros antedichos están en el nivel principal nacional y el nivel avanzado internacional.
(3) alta rigidez - la pieza principal de la máquina-herramienta se hace todo del bastidor de arena de la resina, el cuerpo de la cama es un bastidor integral, y la columna, la tabla de la diapositiva y el movimiento del banco de trabajo en él. El manipulante del almacenamiento de la tabla y del cuchillo del intercambio se fija en el cuerpo de la cama para asegurar la rigidez total de la máquina-herramienta. Además, la estructura de la máquina-herramienta es un análisis de elemento finito directo más razonable en el proceso de diseño.
| Configuraciones estándar | Configuraciones opcionales |
| • Eje interno de dos velocidades de la transmisión | •Placa giratoria BRILLANTE del CNC |
| • Sistema de enfriamiento del hueco del tornillo | • Rocíe el enfriamiento |
| •Sistema automático del cambio de la herramienta | •De climatizador de alta presión |
| • Transportador de microprocesador del tornillo (ambos lados) | • Dispositivo de enfriamiento del eje |
| •Sistema lubricante automático (eje) | •Dispositivo de control termostático del gabinete eléctrico |
| • El golpear ligeramente rígido | • Transportador de microprocesador de elevación |
| •Cambiador de calor eléctrico del gabinete | •Regla que ralla |
| • Dispositivo de enfriamiento del eje | •Dispositivo automático del poder-apagado M30 |
| •Cubierta protectora cerrada | |
| • Sistema de transmisión de datos RS-232 |
Parámetros técnicos principales
| Modelo del producto | Unidad | MDH65 | MDH65A | MDH80S |
| Tamaño de la mesa de trabajo (L*W) | milímetro | 630X630 | 630X630 | 800X800 |
| Plataforma de No.of | 2 | Sola tabla | 2 | |
| Tipo de la tabla | El TIC opta: BRILLANTE | |||
| Indexación de direcciones de la tabla | LAS TIC (1° X360°) BRILLANTE (0.001° X360°) |
|||
| Tabla que pone en un índice tiempo | S | 1,7 (el 90°) | ||
| Tiempo cambiante de la plataforma | S | 12 | — | 12 |
| Carga máxima de la tabla | Kilogramo | 1300 | ||
| Viaje de X/Y/Z-axis | milímetro | 1050/900/900 | 1050/900/800 | |
| Tipo de la manera de la guía de X/Y/Z AXIS | Vía guía linear del rodillo | |||
| Distancia de la superficie de la tabla para orientar el centro | milímetro | 80-980 | ||
| Distancia de la nariz del eje a presentar | milímetro | 200-1100 | 300-1100 | |
| Travesía rápida del eje de X/Y/Z | m/min | 54 | ||
| Cortar nivel de entrada | 1-20000 | |||
| Forma cónica del eje | No.50 (7:24) | |||
| Velocidad máxima del eje | RPM | 8000 (eje del motor) Opte: 12000 (eje del motor) Opte: 6000 (caja de engranajes) |
||
| Poder del motor del eje (Minuto Continueous/30) |
kilovatio | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Capacidad de la revista de la herramienta | T | 40 (opte: 60/80/120) | ||
| Tipo de la caña de la herramienta | BT50 | |||
| Longitud máxima de la herramienta | milímetro | 500 | ||
| Peso máximo de la herramienta | Kilogramo | 25 | ||
| Diámetro máximo de la herramienta (w/oadjacenttools) | milímetro | Ø115 (Ø270) | ||
| Equipe el tiempo cambiante (los T-T) | 2 | |||
| Eje de X/Y/Z que coloca exactitud | 0,01 | |||
| Exactitud de la repetibilidad del eje de X/Y/Z | 0,006 | |||
| Regulador del CNC | FANUC 3li | |||
| Dimensiones de la máquina (LXWXH) | milímetro | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| Peso de la máquina | Kilogramo | 18000 | 16500 | 18000 |
Muestra del objeto
