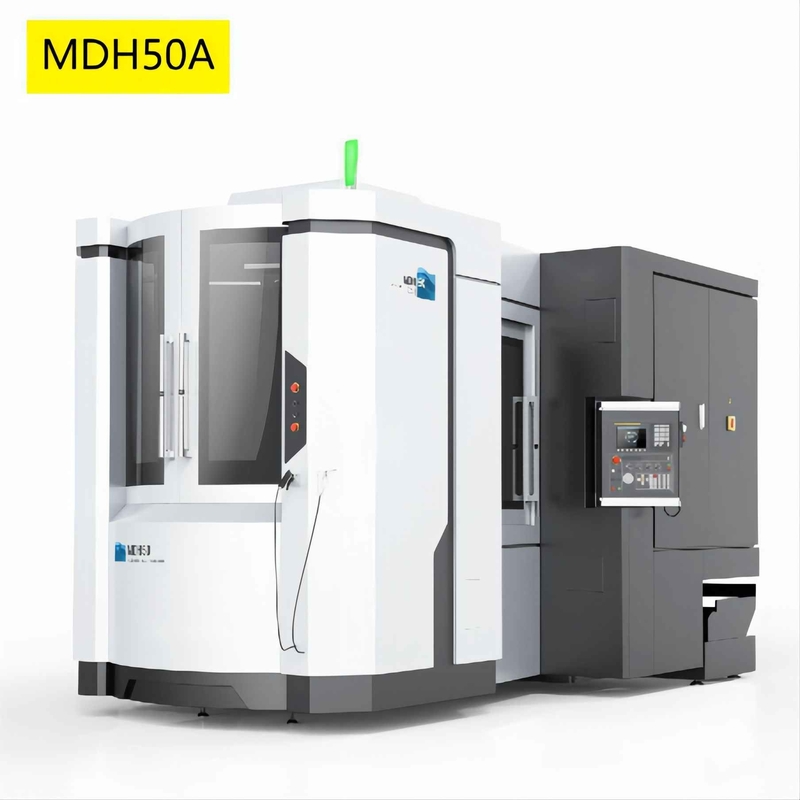

La máquina horizontal de China del centro de mecanización de la sola tabla de MDH50A fabrica centros de mecanización automáticos
Presentación del producto
La serie de MDH de centro de mecanización horizontal es uno de los centros de mecanización horizontales desarrollados y producidos por nuestra compañía. La máquina es ampliamente utilizada para procesar piezas de la caja, piezas de la cáscara, piezas del disco y partes especial-formadas en la fabricación de la maquinaria y otras industrias. Las piezas se afianzan con abrazadera en una van. Puede terminar automáticamente moler, agujerear, la perforación, el escariado, el escariado y golpear ligeramente en cuatro lados.
Características de producto
(1) alta precisión -- La tecnología de enfriamiento hueco avanzada se adopta para tornillo de la coordinada de X, de Y y Z de la máquina-herramienta, que controla con eficacia la deformación termal durante la máquina-herramienta que procesa y mejora la exactitud que trabaja a máquina de la máquina-herramienta. Además, la máquina tiene la función de la remuneración de temperatura. El sensor de temperatura está instalado en la posición principal de la máquina-herramienta, y la precisión de la máquina-herramienta es observada analizando y compensando la posición coordinada del sistema del CNC.
(2) velocidad -- El eje de la máquina adopta la estructura eléctrica del eje, la velocidad máxima es 12000rpm, y los cambios de dos velocidades internos pueden cumplir los requisitos del corte de poca velocidad y de trabajar a máquina de alta velocidad; X, Y, guía del tres-coordenada de Z adopta la alta guía rodante linear rígida, con rápido acelera a 60m/min. La máquina adopta el mecanismo cambiante de la herramienta del acoplamiento (tiempo cambiante de la herramienta: 2 segundos). Los parámetros antedichos están en el nivel principal nacional y el nivel avanzado internacional.
(3) alta rigidez - el cuerpo principal de la máquina es echado por la arena de la resina, y la cama es un bastidor integral, en el cual la columna, la tabla de la diapositiva y el movimiento de la mesa de trabajo. La centralita telefónica y el manipulante del almacenamiento del cuchillo se fijan en la cama para asegurar la rigidez total de la máquina-herramienta. Además, en el proceso de diseño con el análisis de elemento finito para hacer la estructura de la máquina-herramienta más razonable.
| Configuraciones estándar | Configuraciones opcionales |
| • Eje interno de dos velocidades de la transmisión | •Placa giratoria BRILLANTE del CNC |
| • Sistema de enfriamiento del hueco del tornillo | • Rocíe el enfriamiento |
| •Sistema automático del cambio de la herramienta | •De climatizador de alta presión |
| • Transportador de microprocesador del tornillo (ambos lados) | • Dispositivo de enfriamiento del eje |
| •Sistema lubricante automático (eje) | •Dispositivo de control termostático del gabinete eléctrico |
| • El golpear ligeramente rígido | • Transportador de microprocesador de elevación |
| •Cambiador de calor eléctrico del gabinete | •Regla que ralla |
| • Dispositivo de enfriamiento del eje | •Dispositivo automático del poder-apagado M30 |
| •Cubierta protectora cerrada | |
| • Sistema de transmisión de datos RS-232 |
Parámetros técnicos principales
| Modelo del producto | Unidad | MDH50 | MDH50A | MDH65S |
| Tamaño de la mesa de trabajo (L*W) | milímetro | 500X500 | 500X500 | 630X630 |
| Plataforma de No.of | 2 | Sola tabla | 2 | |
| Tipo de la tabla | El TIC opta: BRILLANTE | |||
| Indexación de direcciones de la tabla | LAS TIC (1° X360°) BRILLANTE (0.001° X360°) |
|||
| Tabla que pone en un índice tiempo | S | 1,7 (el 90°) | ||
| Tiempo cambiante de la plataforma | S | 6 | - | 6 |
| Carga máxima de la tabla | Kilogramo | 800 | ||
| Viaje de X/Y/Z-axis | milímetro | 780/750/800 | ||
| Tipo de la manera de la guía de X/Y/Z AXIS | Vía guía linear del rodillo | |||
| Distancia de la superficie de la tabla para orientar el centro | milímetro | 80-830 | ||
| Distancia de la nariz del eje a presentar | milímetro | 150-950 | ||
| Travesía rápida del eje de X/Y/Z | m/min | 54 | ||
| Cortar nivel de entrada | 1-20000 | |||
| Forma cónica del eje | No.50 (7:24) | |||
| Velocidad máxima del eje | RPM | 8000 (eje del motor) Opte: 12000 (eje del motor) Opte: 6000 (caja de engranajes) |
||
| Poder del motor del eje (Minuto Continueous/30) |
kilovatio | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Capacidad de la revista de la herramienta | T | 40 (opte: 60/80/120) | ||
| Tipo de la caña de la herramienta | BT50 | |||
| Longitud máxima de la herramienta | milímetro | 500 | ||
| Peso máximo de la herramienta | Kilogramo | 25 | ||
| Diámetro máximo de la herramienta (w/oadjacenttools) | milímetro | Ø115 (Ø270) | ||
| Equipe el tiempo cambiante (los T-T) | 2 | |||
| Eje de X/Y/Z que coloca exactitud | 0,008 | |||
| Exactitud de la repetibilidad del eje de X/Y/Z | 0,005 | |||
| Regulador del CNC | FANUC 3li | |||
| Dimensiones de la máquina (LXWXH) | milímetro | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| Peso de la máquina | Kilogramo | 15000 | 14000 | 15000 |
