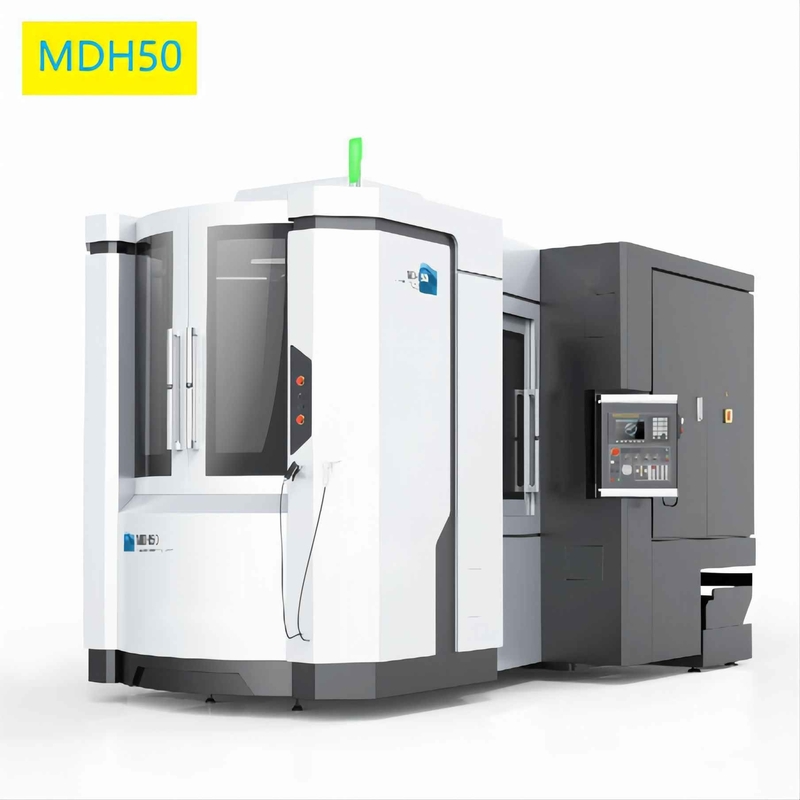

Los centros de mecanización horizontales del CNC MDH50 doblan las plataformas para la construcción naval
Detalles del producto
| Nombre de producto: | Centro de mecanización horizontal de las plataformas del doble MDH50 | Tamaño de la mesa de trabajo: | 500×500 milímetro |
|---|---|---|---|
| No. de la plataforma: | 2 | Carga de Max.table: | 800kg |
| Distancia de la superficie de la tabla para orientar el centro: | 80-830m m | Distancia de la nariz del eje a presentar: | 150~950m m |
| Viaje de X/Y/Z: | 780/750/800 milímetro | L×W×H: | 4891*3200*3125m m |
| Resaltar |
Centros de mecanización horizontales MDH50,Centros de mecanización horizontales de la construcción naval,Centro de mecanización doble del CNC de las plataformas |
||
Descripción del producto
Máquina horizontal de China del centro de mecanización de las plataformas dobles al por mayor MDH50
Características de producto
- La serie de MDH es el centro de mecanización horizontal ideal del CNC para producir los pedazos encajonados e irregulares del trabajo para el automóvil, la construcción naval, el motor y las industrias fabriles generales.
- La máquina es una de alto rendimiento, una alto-confiabilidad y un producto de alta precisión caracterizada por la configuración compacta y tasas de respuesta rápidas.
- El diseño del eje hace que particularmente conveniente para el corte pesado del poder mientras que el sistema de enfriamiento excelente del tornillo y del eje de la bola proporciona la capacidad magnífica para la fabricación flexible.
- Eje de alta potencia de alta velocidad;
- Configuración compacta y rigidez incomparable;
- ATC de alta velocidad;
- APC de alta velocidad;
- Con el certificado del CE;
- Productos Inspección-libres nacionales;
| Configuraciones estándar | Configuraciones opcionales |
| • Eje interno de dos velocidades de la transmisión | •Placa giratoria BRILLANTE del CNC |
| • Sistema de enfriamiento del hueco del tornillo | • Rocíe el enfriamiento |
| •Sistema automático del cambio de la herramienta | •De climatizador de alta presión |
| • Transportador de microprocesador del tornillo (ambos lados) | • Dispositivo de enfriamiento del eje |
| •Sistema lubricante automático (eje) | •Dispositivo de control termostático del gabinete eléctrico |
| • El golpear ligeramente rígido | • Transportador de microprocesador de elevación |
| •Cambiador de calor eléctrico del gabinete | •Regla que ralla |
| • Dispositivo de enfriamiento del eje | •Dispositivo automático del poder-apagado M30 |
| •Cubierta protectora cerrada | |
| • Sistema de transmisión de datos RS-232 |
Parámetros técnicos principales
| Modelo del producto | Unidad | MDH50 | MDH50A | MDH65S |
| Tamaño de la mesa de trabajo (L*W) | milímetro | 500X500 | 500X500 | 630X630 |
| Plataforma de No.of | 2 | Sola tabla | 2 | |
| Tipo de la tabla | El TIC opta: BRILLANTE | |||
| Indexación de direcciones de la tabla | LAS TIC (1° X360°) BRILLANTE (0.001° X360°) |
|||
| Tabla que pone en un índice tiempo | S | 1,7 (el 90°) | ||
| Tiempo cambiante de la plataforma | S | 6 | - | 6 |
| Carga máxima de la tabla | Kilogramo | 800 | ||
| Viaje de X/Y/Z-axis | milímetro | 780/750/800 | ||
| Tipo de la manera de la guía de X/Y/Z AXIS | Vía guía linear del rodillo | |||
| Distancia de la superficie de la tabla para orientar el centro | milímetro | 80-830 | ||
| Distancia de la nariz del eje a presentar | milímetro | 150-950 | ||
| Travesía rápida del eje de X/Y/Z | m/min | 54 | ||
| Cortar nivel de entrada | 1-20000 | |||
| Forma cónica del eje | No.50 (7:24) | |||
| Velocidad máxima del eje | RPM | 8000 (eje del motor) Opte: 12000 (eje del motor) Opte: 6000 (caja de engranajes) |
||
| Poder del motor del eje (Minuto Continueous/30) |
kilovatio | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Capacidad de la revista de la herramienta | T | 40 (opte: 60/80/120) | ||
| Tipo de la caña de la herramienta | BT50 | |||
| Longitud máxima de la herramienta | milímetro | 500 | ||
| Peso máximo de la herramienta | Kilogramo | 25 | ||
| Diámetro máximo de la herramienta (w/oadjacenttools) | milímetro | Ø115 (Ø270) | ||
| Equipe el tiempo cambiante (los T-T) | 2 | |||
| Eje de X/Y/Z que coloca exactitud | 0,008 | |||
| Exactitud de la repetibilidad del eje de X/Y/Z | 0,005 | |||
| Regulador del CNC | FANUC 3li | |||
| Dimensiones de la máquina (LXWXH) | milímetro | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| Peso de la máquina | Kilogramo | 15000 | 14000 | 15000 |
