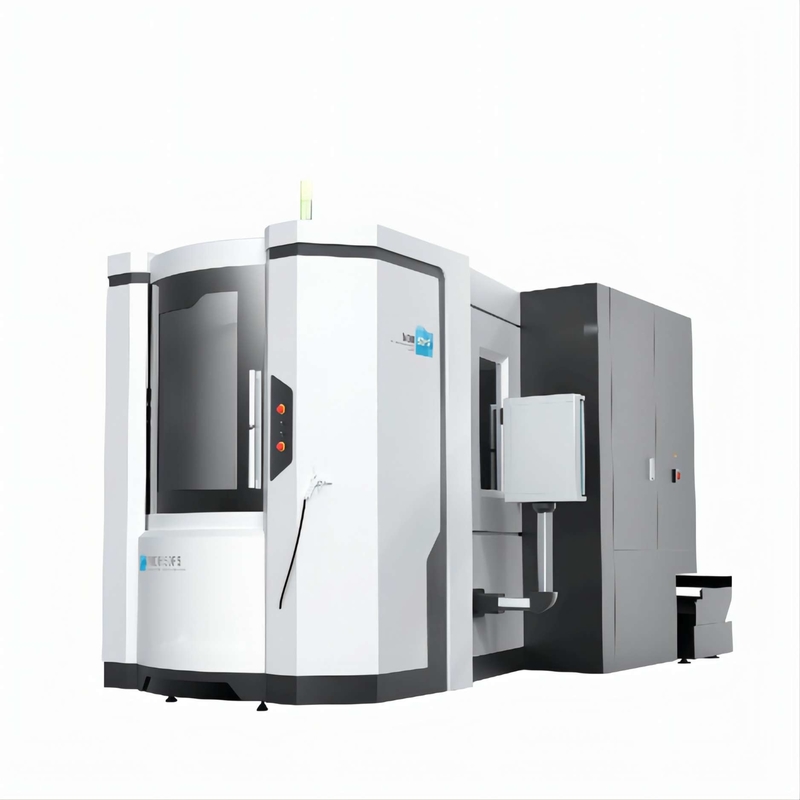

Plataforma resistente horizontal del doble de los centros de mecanización del CNC MDH 50PS
Detalles del producto
| Product name: | MDH50PS double pallets Horizontal Machining Center | Worktable size: | 500×500 mm |
|---|---|---|---|
| No. of pallet: | 2 | Max.table load: | 400kg |
| Distance from table surface to spindle center: | 80-700mm | Distance from spindle nose to table: | 150～860mm |
| X/Y/Z travel: | 630/620/710 mm | L×W×H: | 5952*2522*2771mm |
| Resaltar |
Centros de mecanización horizontales del CNC,Centros de mecanización horizontales de MDH,Máquina horizontal del CNC de la plataforma doble |
||
Descripción del producto
Alta velocidad China MDH50PS palets dobles Centro de mecanizado horizontal de trabajo pesado
Características del producto
- La serie MDH es un centro de mecanizado horizontal CNC ideal para la producción de piezas de trabajo en forma de caja y de forma especial en las industrias de automóviles, construcción naval, motores y manufactura en general.
- Esta máquina es un producto de alto rendimiento, alta fiabilidad y alta precisión, con una estructura compacta y una respuesta rápida.
- El diseño del huso lo hace particularmente adecuado para el corte de alta potencia, y el excelente tornillo de bola y el sistema de enfriamiento del huso proporcionan excelentes capacidades para la fabricación flexible.
- Esfíntel de alta velocidad y de alta potencia;
- Configuración compacta y rigidez incomparable;
- Control de tráfico aéreo de alta velocidad;
- Unidad de combate de alta velocidad;
- Tener un certificado CE;
- Productos nacionales libres de inspección;
Configuraciones
| Configuraciones estándar | Configuraciones opcionales |
|---|---|
| • Eje de transmisión interna de dos velocidades | •Plataforma giratoria CNC BRT |
| • Sistema de refrigeración hueco de tornillo | • Refrigeración por rociado |
| •Sistema automático de cambio de herramientas | •Unidad de refrigeración de alta presión |
| • transportador de virutas (de ambos lados) | • Dispositivo de enfriamiento del eje |
| •Sistema de lubricación automático (huso) | •Dispositivo de control termostático del armario eléctrico |
| • Aplicación de un toque rígido | • transportador de astillas de elevación |
| •Excambiador de calor de gabinete eléctrico | •Línea de rejilla |
| • Dispositivo de enfriamiento del eje | •M30 Dispositivo de apagado automático |
| •Capa de protección cerrada | |
| • Sistema de transmisión de datos RS-232 |
Principales parámetros técnicos
| Modelo de producto | Unidad | El MDH40P | MDH50PS |
|---|---|---|---|
| Tamaño de la mesa de trabajo (L*W) | En el caso de los | El valor de las emisiones de CO2 | 500X500 |
| No. de la paleta | 2 | ||
| Tipo de tabla | Opt:BRT | ||
| Indexación de tablas | IT (1° X360°) El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | ||
| Tiempo de indexación de la tabla | El S | 1.9 ((90°) | |
| Tiempo de cambio de palets | El S | 5 | |
| Carga máxima de la mesa | En kilos | 400 | |
| Viaje en el eje X/Y/Z | En el caso de los | Las demás partidas | |
| Tipo de dirección del eje X/Y/Z | Guía de rodillos lineal | ||
| Distancia entre la superficie de la mesa y el centro del husillo | En el caso de los | 80 a 700 | |
| Distancia entre la nariz del husillo y la mesa | En el caso de los | 150 a 860 | |
| Transcurso rápido del eje X/Y/Z | el número de unidades | 60 | |
| Reducción de la velocidad de alimentación | 1-40000 | ||
| De las partidas 1 a 5 | No.40 (7:24) | ||
| Velocidad máxima del husillo | rpm | 10000 (Direct-Drive) Opt:12000 ((Direct-Drive) | |
| Potencia del motor del husillo (Continúa / 30 min) | El peso | Se aplicarán las reglas siguientes:7.5 / 11 El número de velocidad de la unidad es el siguiente:7.5 / 11 | |
| Capacidad del cargador de herramientas | T. | 40 ((Opt:60/80/120) | |
| Tipo del bastón de la herramienta | NT1cultura y cultura | ||
| Duración máxima de la herramienta | En el caso de los | 350 | |
| Peso máximo de la herramienta | En kilos | 8 | |
| Diámetro máximo de la herramienta (m/herramientas adyacentes) | En el caso de los | Ø82(Ø150) | |
| Tiempo de cambio de herramienta (T-T) | 1.2 | ||
| Precisión de posicionamiento del eje X/Y/Z | 0.008 | ||
| Precisión de repetibilidad del eje X/Y/Z | 0.005 | ||
| Controlador CNC | FANUC 3i | ||
| Las dimensiones de la máquina ((LXWXH) | En el caso de los | Se trata de un sistema de control de la calidad de los productos. | Se trata de un sistema de control de la calidad de los productos. |
| Peso de la máquina | En kilos | 8000 | 8000 |
Preguntas frecuentes
1. ¿qué es el material de las piezas?
Por ejemplo, el aluminio, el acero, el acero inoxidable, el hierro fundido, la superaleación, el material duro, etc.
2¿Cuál es el procesamiento?
Los productos de la máquina herramienta CNC de mi empresa, diferentes modelos tienen diferentes características, por favor póngase en contacto conmigo para obtener información detallada.
3¿Cómo elegir el besifit para su máquina?
Si usted tiene una petición especial para la configuración de la máquina herramienta, y el presupuesto es limitado, también podemos según su necesidad de cambiar la configuración.
Por lo tanto, por favor proporcione su dibujo de mecanizado, estamos muy contentos de diseñar una solución de proceso específica para usted y recomendarle un modelo de máquina CNC adecuado.
4¿Acepta su empresa una oferta personalizada? Tenemos una necesidad especial.
Nuestra empresa se centra en la investigación y fabricación de máquinas CNC modulares. Tenemos una experiencia muy rica y una fuerte capacidad de investigación y desarrollo de máquinas herramienta.Estamos muy dispuestos a ofrecerle equipos personalizados de alta eficiencia siempre y cuando usted tiene cierta cantidad de necesidades.
5- Confirme la compra.
Transporte por vía FOB CFR o CIF, LCL o FCL.
Términos de pago: T / T o LC u otras formas de contactar con nosotros.
Paquete: caja de madera contrachapada.
Tiempo de entrega: Dentro de los 30-45 días hábiles posteriores al pago inicial.
6- Propinas y otros
Período de garantía: un año.
Si el embalaje exterior está dañado, si hay fugas y si las mercancías están dañadas;
Compruebe la integridad de la lista de embalaje, la documentación del producto y las tarjetas de garantía.
Examinar el contenido de la lista de embalaje,la cantidad del producto, tanto para los productos de consistencia como para los accesorios;
Las máquinas-herramienta se detallan si son normales, si tienen el rastro de reemplazo y mantenimiento, si tienen otros efectos de uso del problema.
Si ocurre lo anterior, por favor tome fotos y póngase en contacto con nosotros inmediatamente.
