Lugar de origen:
China
Certificación:
ISO certification
Número de modelo:
MDH40P
El video
El video
El video
El video

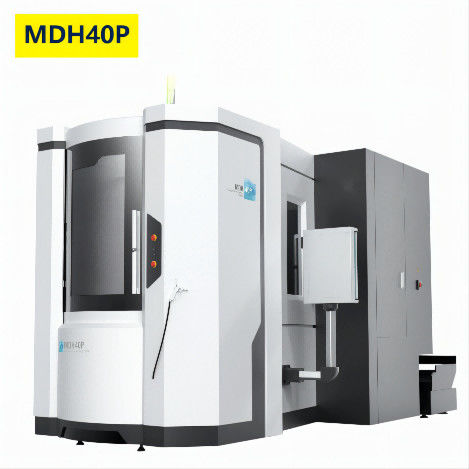

Centro de mecanización de alta velocidad horizontal del CNC de China del centro de mecanización de las plataformas del doble de MDH40P
Presentación del producto
El torno es ampliamente utilizado en industria militar, espacio aéreo, automóvil, molde, la fabricación de la maquinaria y otras industrias. El moler y el agujerear de cuatro lados se pueden terminar automáticamente en una fijación con abrazadera de las piezas. Perforación, escariado, escariado y el golpear ligeramente. Tiene las ventajas del alto nivel de la automatización, de la confiabilidad fuerte, de la forma total simple de la operación, conveniente y agradable, hermosa, alto nivel de integración mecánica y eléctrica.
| Configuraciones estándar | Configuraciones opcionales |
| • Eje interno de dos velocidades de la transmisión | •Placa giratoria BRILLANTE del CNC |
| • Sistema de enfriamiento del hueco del tornillo | • Rocíe el enfriamiento |
| •Sistema automático del cambio de la herramienta | •De climatizador de alta presión |
| • Transportador de microprocesador del tornillo (ambos lados) | • Dispositivo de enfriamiento del eje |
| •Sistema lubricante automático (eje) | •Dispositivo de control termostático del gabinete eléctrico |
| • El golpear ligeramente rígido | • Transportador de microprocesador de elevación |
| •Cambiador de calor eléctrico del gabinete | •Regla que ralla |
| • Dispositivo de enfriamiento del eje | •Dispositivo automático del poder-apagado M30 |
| •Cubierta protectora cerrada | |
| • Sistema de transmisión de datos RS-232 |
Parámetros técnicos principales
| Modelo del producto | Unidad | MDH40P | MDH50PS |
| Tamaño de la mesa de trabajo (L*W) | milímetro | 400X400 | 500X500 |
| Plataforma de No.of | 2 | ||
| Tipo de la tabla | El TIC opta: BRILLANTE | ||
| Indexación de direcciones de la tabla | LAS TIC (1° X360°) BRILLANTE (0.001° X360°) |
||
| Tabla que pone en un índice tiempo | S | 1,9 (el 90°) | |
| Tiempo cambiante de la plataforma | S | 5 | |
| Carga máxima de la tabla | Kilogramo | 400 | |
| Viaje de X/Y/Z-axis | milímetro | 630/620/710 | |
| Tipo de la manera de la guía de X/Y/Z AXIS | Vía guía linear del rodillo | ||
| Distancia de la superficie de la tabla para orientar el centro | milímetro | 80-700 | |
| Distancia de la nariz del eje a presentar | milímetro | 150-860 | |
| Travesía rápida del eje de X/Y/Z | m/min | 60 | |
| Cortar nivel de entrada | 1-40000 | ||
| Forma cónica del eje | No.40 (7:24) | ||
| Velocidad máxima del eje | RPM | 10000 (Directo-impulsión) Opte: 12000 (Directo-impulsión) |
|
| Poder del motor del eje (Minuto Continueous/30) |
kilovatio | 10000rpm: 7.5/11 12000rpm: 7.5/11 |
|
| Capacidad de la revista de la herramienta | T | 40 (opte: 60/80/120) |
|
| Tipo de la caña de la herramienta | BT40 | ||
| Longitud máxima de la herramienta | milímetro | 350 | |
| Peso máximo de la herramienta | Kilogramo | 8 | |
| Diámetro máximo de la herramienta (w/oadjacenttools) | milímetro | Ø82 (Ø150) | |
| Equipe el tiempo cambiante (los T-T) | 1,2 | ||
| Eje de X/Y/Z que coloca exactitud | 0,008 | ||
| Exactitud de la repetibilidad del eje de X/Y/Z | 0,005 | ||
| Regulador del CNC | FANUC 3li | ||
| Dimensiones de la máquina (LXWXH) | milímetro | 5952X2522X2771 | 5952X2522X2771 |
| Peso de la máquina | Kilogramo | 8000 | 8000 |
Packing&Shipping
