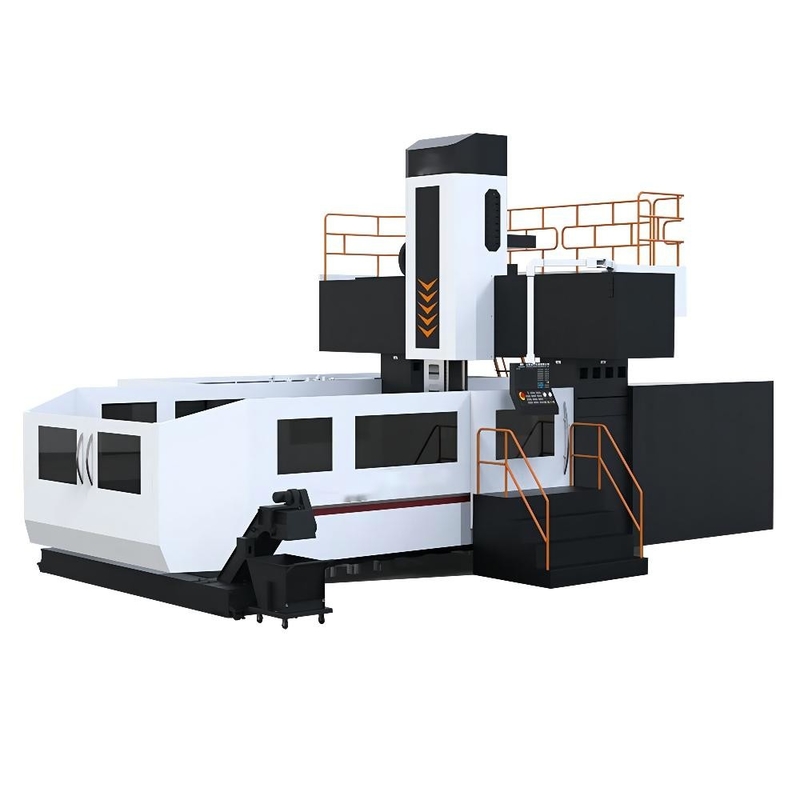

Tipo corte pesado vertical DCMC del pórtico de SP2260F del centro de mecanización
Detalles del producto
| Product name: | SP2260F double column machining center | Worktable size: | 6000x2000mm |
|---|---|---|---|
| Longitudinal travel X axis: | 6200mm | Cross travel Y axis: | 2250mm |
| Vertical travel Z axis: | 1000mm | Max.Load bearing of worktable: | 14000kg |
| Max.Spindle speed: | 6000rpm | Distance between two columns: | 2400mm |
| Distance from table surface to spindle nose: | 250-1250mm | T slot size: | 11*22*160mm |
| Resaltar |
Tipo centro del pórtico de DCMC de mecanización vertical,Tipo pesado centro del pórtico que corta de mecanización vertical |
||
Descripción del producto
SP2260F Centro de mecanizado de pórtico hereda las ventajas de una fuerte rigidez, estructura simétrica y una fuerte estabilidad del marco base de la máquina herramienta de pórtico tradicional,y introduce el concepto avanzado de diseño rígido dinámico para optimizar el diseño de piezas móvilesLa máquina tiene un par elevado y buenas características de respuesta rápida, adecuada para automóviles, moldes, aeroespacial, hardware y otros campos de procesamiento mecánico.
El centro de mecanizado del pórtico SP2260F se refiere al centro de mecanizado con el eje del husillo y la mesa de trabajo perpendicular a él.Sillines y otros componentesSegún el pórtico, se puede dividir en tipo de viga fija, tipo de viga móvil y tipo de columna móvil.
SP2260F Centro de mecanizado de pórtico diseño general de la máquina herramienta para vigas fijas de columna fija estructura del marco de pórtico, compuesto principalmente de cama, banco de trabajo, columna, vigas, sillas, ram, sistema hidráulico,sistema de lubricación, sistema de refrigeración y filtración, dispositivo de eliminación de chips, panel de control del voladizo y componentes del sistema de control electrónico.El motor principal está conectado al eje principal mediante un acoplamiento de alta rigidezEl eje principal está hecho de acero de aleación de alta calidad, carbono y nitrógeno.y está equipado con el sistema de enfriamiento de temperatura constante del husillo.
- con una capacidad de transmisión superior a 300 W,
- El refrigerador de aceite de husillo, el descongelador de aceite de disco, 10 años de servicio gratuito
- Freno de pie, escalera
| Punto de trabajo | Unidad | Se aplicará el procedimiento siguiente: | Las condiciones de los productos de la categoría 2 |
|---|---|---|---|
| Viaje en el eje X | En el caso de los | 6200 | 4200 |
| Viaje en el eje Y | En el caso de los | 2250 | 2900 |
| Viaje en el eje Z | En el caso de los | 1000 | 1000 |
| Distancia entre la superficie de la mesa y nariz de husillo | En el caso de los | 250 y 1250 | 250 y 1250 |
| Distancia entre la superficie de la mesa y tierra | En el caso de los | 795 | 855 |
| Distancia entre dos columnas | En el caso de los | 2400 | 3000 |
| Duración de la mesa de trabajo | En el caso de los | 6000 | 4000 |
| Ancho de la mesa de trabajo | En el caso de los | 2000 | 2500 |
| Max. de carga de la mesa | En kg | 14000 | 16000 |
| Tamaño de la ranura T | En el caso de los | 11*22*160 | 11*28*200 |
| Tamaño cuadrado del cordón | En el caso de los | 400x400 | 400x400 |
| Potencia del motor principal | El peso | El 30/37 | El 30/37 |
| Velocidad del husillo | rpm | 6000 | 6000 |
| Torque del husillo | Nm | 1000 | 1000 |
| De las partidas 1 a 5 | # | 50 | 50 |
| Fuerza de sujeción de la herramienta | kgf | 1800 ± 10% | 1800 ± 10% |
| Velocidad de alimentación rápida ((X/Y/Z) | el número de unidades | 10/10/10 | 10/10/10 |
| Peso de la máquina | T. | 40 | 38 |
