Alta columna del doble del centro de mecanización del pórtico de la rigidez SP2240F Dcmc
Detalles del producto
| Nombre de producto: | Centro de mecanización de la columna del doble de SP2240F Dcmc | Tamaño de la mesa de trabajo: | 4000x2000m m |
|---|---|---|---|
| Eje longitudinal del viaje X: | 4200m m | Eje cruzado del viaje Y: | 2250m m |
| Eje vertical del viaje Z: | 1000m m | Máximo portador de la mesa de trabajo: | 12000kg |
| Velocidad de Max.Spindle: | 6000rpm | Distancia entre dos columnas: | 2400m m |
| Distancia de la superficie de la tabla para orientar la nariz: | 250-1250m m | Tamaño de la ranura de T: | 11*22*160m m |
| Resaltar |
Alto centro de mecanización del pórtico de la rigidez,Centro de mecanización del pórtico de SP2240F,Centro de máquina de la columna del doble de Dcmc |
||
Descripción del producto
Alto CENTRO de MECANIZACIÓN de la COLUMNA del DOBLE de la rigidez SP2240F DCMC

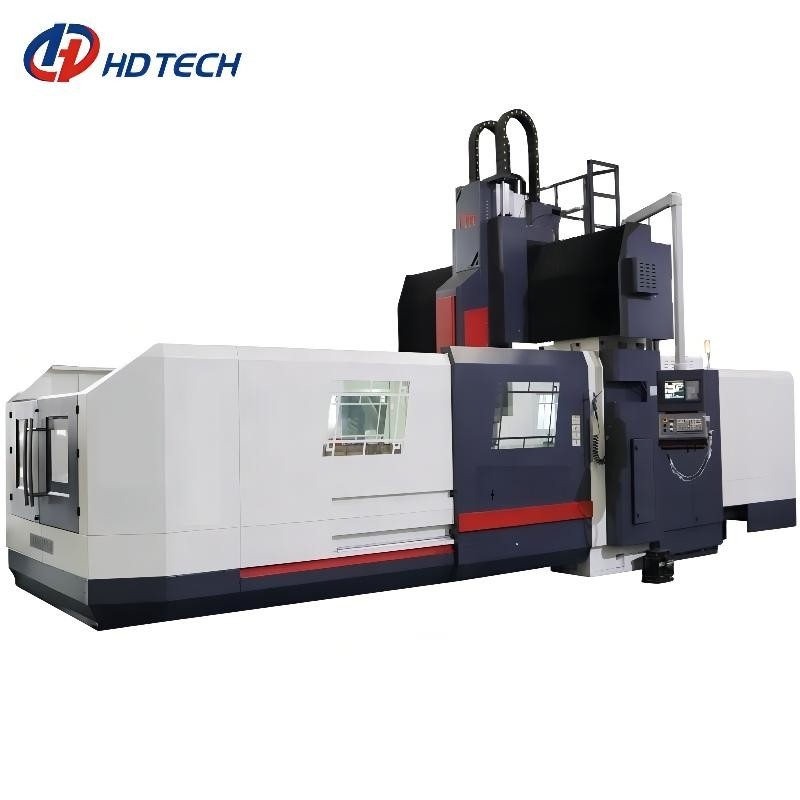

Exhibición del producto
El centro de mecanización del pórtico de SP2240F hereda las ventajas de la rigidez fuerte tradicional del bastidor base de la máquina-herramienta del pórtico, estructura simétrica, estabilidad fuerte y así sucesivamente, e introduce concepto de diseño rígido dinámico avanzado para optimizar el diseño de piezas móviles. La máquina tiene el alto esfuerzo de torsión y buenas características de respuesta rápidas, convenientes para el automóvil, el molde, el espacio aéreo, el hardware y otros campos del proceso mecánico.
El centro de mecanización del pórtico SP2240F es un perpendicular de la disposición del centro de mecanización al eje del eje y a la mesa de trabajo. Se compone de un haz superior y de una columna doble, con una viga transversal en el centro. Es especialmente conveniente para procesar los objetos grandes y los objetos con formas complejas, y es cada vez más ampliamente utilizado ahora.
Disposición total de la máquina-herramienta del centro de mecanización del pórtico de SP2240F para la estructura fija del marco del pórtico de la columna del haz fijo, integrada principalmente por cama, banco de trabajo, columna, haz, silla de montar, espolón, sistema hydráulico, sistema lubricante, sistema del enfriamiento y de la filtración, dispositivo del retiro del microprocesador, el panel de funcionamiento voladizo y componentes de sistema de control electrónico. La cama y la mesa de trabajo se hacen de la arena de alta resistencia del arrabio y de la resina. La guía del eje de X adopta la estructura resistente de la ayuda de la guía, la posición y el número de bloque de la diapositiva del alto-transporte razonablemente se arregla en cada guía linear del rodillo según principio mecánico, de modo que la máquina-herramienta pueda conseguir alta rigidez y exactitud estable a largo plazo.
Accesorios estándar
transportadores de microprocesador de rosca duales, un tipo de cadena transportador de microprocesador
refrigerador de aceite del eje, desnatadora del aceite del disco, reductor libre del mainlenance 10years
freno de pie, escalera
Parámetros técnicos principales
| Artículo | Unidad | SP2230F | SP2240F |
| Viaje del eje de X | milímetro | 3200 | 4200 |
| Viaje del eje de Y | milímetro | 2250 | 2250 |
| Viaje del eje de Z | milímetro | 1000 | 1000 |
| Distancia de la superficie de la tabla a nariz del eje |
milímetro | 250-1250 | 250-1250 |
| Distancia de la superficie de la tabla a tierra |
milímetro | 795 | 795 |
| Distancia entre dos columnas | milímetro | 2400 | 2400 |
| Longitud de la mesa de trabajo | milímetro | 3000 | 4000 |
| Anchura de la mesa de trabajo | milímetro | 2000 | 2000 |
| Transporte cargado máximo de la tabla | kilogramo | 10000 | 12000 |
| Tamaño de la ranura de T | milímetro | 11*22*160 | 11*22*160 |
| Tamaño cuadrado del espolón | milímetro | 400x400 | 400x400 |
| Poder del motor principal | kilovatio | 30/37 | 30/37 |
| Velocidad del eje | RPM | 6000 | 6000 |
| Esfuerzo de torsión del eje | Nanómetro | 1000 | 1000 |
| Forma cónica del eje | # | 50 | 50 |
| Equipe la fijación de la fuerza con abrazadera | kgf | el 1800±10% | el 1800±10% |
| Velocidad de alimentación rápida (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Peso de la máquina | T | 36 | 37 |
