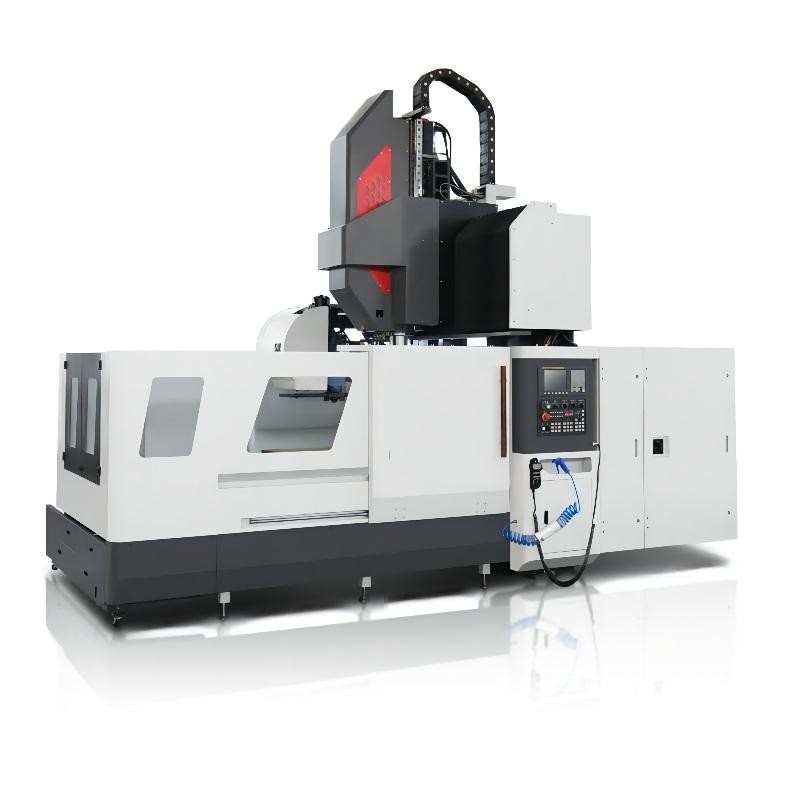

Columna doble SP1830F 6000rpm del centro de mecanización del pórtico de la alta precisión

Este centro de mecanización doble de la columna SP-1830F, sobre la base de los requisitos de diseño tradicionales de la alta rigidez, estructura simétrica y estabilidad fuerte, adopta el concepto de diseño avanzado de la tiesura dinámica, mientras tanto optimizando las piezas móviles. Ofrecido por el esfuerzo de torsión grande y la respuesta rápida, es la primera opción para el área que trabaja a máquina que cubre extensamente por ejemplo el automóvil, el molde, aeroespacial, militar y hardware.

1. Alta rigidez y exactitud confiable.

Los componentes principales tales como base, mesa de trabajo, columna, haz, base móvil y silla de montar toda se moldean con la arena de clase superior de la resina mientras que son hechos por el arrabio gris de alta calidad. La tensión residual se lanza con el tratamiento térmico completo. Por otra parte, con cantidades bien distribuidas de refuerce las costillas, la máquina se garantiza con fuerza, rigidez y estabilidad. X, hachas de Y se aplica con las vías guías lineares del rodillo de la carga pesada, ofrecidas por alta rigidez y buena exactitud dinámica. La pieza de la transmisión en las tres hachas está instalada con el pulido de los tornillos dobles de la bola de la nuez del diámetro grande, que es caracterizado por la estructura compacta, la precisión móvil y alta lisa. El partidario en los tornillos de la bola se aplica con el transporte taiwanés de alta calidad de la marca. Pre-se estiran los ambos extremos, que disminuyen la pérdida de la exactitud durante la extensión termal. Estas dos piezas componen el sistema de transmisión mecánico estabilizado, fuerte. El haz se diseña de la construcción caminada, así del palmo grande del corte transversal y de la vía guía, acortado distancia del centro del eje a la vía guía, más pequeña sobre el esfuerzo de torsión de la vuelta, toda la garantía la buena estructura rígida. La marca taiwanesa, eje especializado para el centro de mecanización doble de la columna, es lubricado por la grasa, que asegura el eje con la lubricación fija, constante. Mientras tanto ahorra el servicio de mantenimiento. Oriente la fijación con abrazadera y O.N.U-afianzando con abrazadera se adopta con el tipo hidráulico, que es más conveniente para el esfuerzo de torsión grande que corta con tarifa de falta baja. El cambiador de la herramienta está situado en el lado izquierdo de la columna, del tipo del disco 24T.

exactitud 2.High, y reacción dinámica.
El frente del eje está instalado con 4 grupos de los transportes φ90, mientras que al final se aplica con el rodamiento de rodillos, que permite el eje no sólo con alta rigidez pero también con alta exactitud rotatoria. La transmisión del motor del eje se obtiene a través de la conexión directa de la unidad del eje y del alto acoplamiento de la rigidez. Aquí, para el acoplamiento utilizamos la marca alemana famosa MAYR. Cuál asegura una mejores velocidad de la respuesta de la orientación que trabaja a máquina y calidad y exactitud de superficie. Las vías guías lineares X del rodillo y las hachas de Y son ofrecidas por alta exactitud y carga grande, con coeficiente friccional solamente de 0,002. Cuál disminuye altamente el arrastramiento de la máquina. Los motores de la transmisión en tres hachas están conectados directamente con el reductor del engranaje de STOBER, que mejora la exactitud de alimentación de la transmisión y también asegura el esfuerzo de torsión que corta. El eje de Z se diseña del cilindro equilibrado dual hidráulico, cuya reacción dinámica está mucho más pronto. Y la estructura entera es más posible para el mantenimiento.

eficacia 3.High

La velocidad 6000rpm, alimentación del eje de Max.rapid de tres hachas es 12m/min, con el nivel de entrada del corte de 8 m/min

gama de trabajo 4.Wider

Comparado con el centro de mecanización doble de la columna del tamaño similar, la distancia más grande de los 2.0M entre la columna dos proporciona un área que trabaja a máquina más amplia.

accesorios 5.Standard
transportadores de microprocesador de rosca duales, un tipo de cadena transportador de microprocesador
refrigerador de aceite del eje, desnatadora del aceite del disco, reductor libre del mainlenance 10years
freno de pie, escalera
