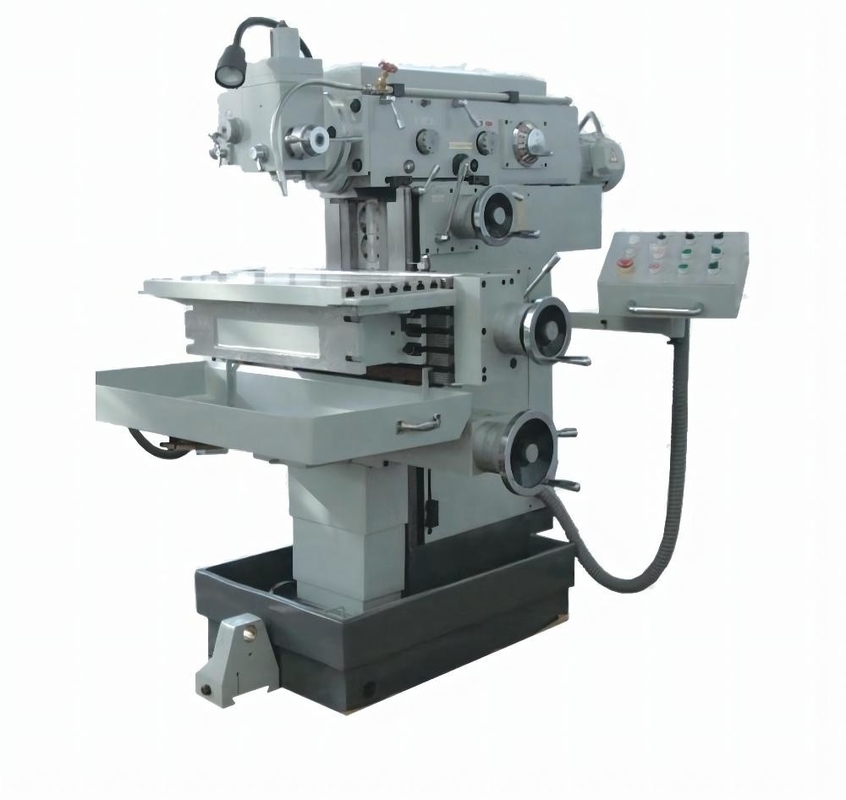

Tipo rotatorio X6242 universal de la rodilla de Ram Turning And Milling Machine de la cabeza
Detalles del producto
| Nombre de producto: | X6242 rodilla-tipo principal rotatorio universal fresadora | Tamaño de la mesa de trabajo: | 420x1800m m |
|---|---|---|---|
| Ranuras de T (N×W×D): | 3×18×90 milímetro | Máximo portador de la mesa de trabajo: | 800 kilogramos |
| Viaje longitudinal (manual/poder) X: | 1200/1180 milímetro | Viaje cruzado (manual/poder) Y: | 360/350 milímetro |
| viaje vertical (manual/poder) Z: | 470/450 milímetro | Poder del motor principal: | 11 kilovatios |
| Poder principal vertical del motor que muele: | 3Kw | Dimensión de la máquina: | 2522×2262×2210m m |
| Resaltar |
Fresadora de torneado y de la cabeza rotatoria,Fresadora de torneado y universal,X6242 Ram Milling Machine |
||
Descripción del producto
X6242 rodilla-tipo principal rotatorio universal fresadora del espolón de torneado y en venta
Presentación del producto
X6242 el rodilla-tipo principal rotatorio universal fresadora se basa en X6142 con una adición de caja de engranajes overarm y drived por un motor separado para mejorar el funcionamiento de la máquina. Como fresadora universal con la función básica de la fresadora y de él se puede instalar con una cabeza el moler rotatoria universal en overarm para trabajar como fresadora vertical. La manga del eje puede bajarse para arriba y a cooperado con el movimiento de la mesa de trabajo y también la perforación, golpeando ligeramente y acabar de agujerear incluso el agujero inclinado del taladro. Dos ejes drived por separado y bloqueado inter.
Configuración de producto
| Specifictions principales |
Unidad |
X6232B | X6242 |
| Tamaño de la mesa de trabajo | milímetro | 320×1320 | 420×1800 |
| Ranuras de T (N×W×D) | milímetro | 3×18×80 | 3×18×90 |
| Máximo portador de la mesa de trabajo | Kilogramo | 500 | 800 |
|
Viaje longitudinal (Manual/poder) X |
milímetro | 800/780 | 1200/1180 |
| Viaje cruzado (poder manual) Y | milímetro | 300/280 | 360/350 |
|
viaje vertical (Manual/poder) Z |
milímetro | 410/400 | 470/450 |
| Ángulo de Max.rotary de la mesa de trabajo | ±45° | ±45° | |
|
El moler horizontal forma cónica del eje |
7:24: 00/ISO50# | 7:24: 00/ISO50# | |
|
El moler horizontal diámetro de agujero del eje |
milímetro | Φ29 | Ø29 |
| Distancia de la cara horizontal del eje que muele a la mesa de trabajo |
milímetro |
30 ~ 440 |
30 ~ 500 |
| Distancia del centro horizontal del eje que muele a armar |
milímetro |
155 |
201 |
| Eje que muele horizontal que lleva el diámetro |
milímetro |
Ф100 |
Ф100 |
|
El moler vertical diámetro de agujero del eje |
7:24 /ISO40# | 7:24 /ISO40# | |
|
El moler vertical forma cónica del eje |
milímetro | Ф20 | Ф20 |
| Distancia de la cara vertical del eje al centro horizontal del eje |
milímetro |
15 ~ 95 |
60 ~ 140 |
| Diámetro vertical del transporte del eje | milímetro | Ф95 | Ф95 |
| Distancia del movimiento vertical del eje | milímetro | 80 | 80 |
| Ángulo rotatorio de la cabeza que muele universal | 360° | 360° |
| Pasos horizontales de la velocidad del eje | pasos | 18 | 18 |
| Gama de velocidad horizontal del eje | RPM | 30 ~ 1500 | 30 ~ 1500 |
| Pasos verticales de la velocidad del eje | pasos | 12 | 12 |
|
Velocidad vertical del eje gama |
RPM | 52 ~ 1400 | 52 ~ 1400 |
| Pasos de la velocidad de alimentación | pasos | 18 | 18 |
| Gama de velocidad de alimentación: X longitudinal | mm/min | 15 ~ 750 | 22 ~ 1100 |
| Cruz Y | mm/min | 15 ~ 750 | 22 ~ 1100 |
| Z vertical | mm/min | 5,7 ~ 280 | 8,3 ~ 410 |
| Gama de velocidad rápida de alimentación: X longitudinal | mm/min | 2250 | 2400 |
| Cruz Y | mm/min | 2250 | 2400 |
| Z vertical | mm/min | 844 | 900 |
| Poder del motor principal | Kilovatio | 7,5 | 11 |
| Velocidad giratoria del motor principal | RPM | 960 | 960 |
| Poder del motor de alimentación | Kilovatio | 1,5 | 3 |
|
Rotación del motor de alimentación velocidad |
RPM | 960 | 1420 |
| Poder de la bomba de líquido refrigerador | Kilovatio | 0,12 | 0,12 |
|
Rotación de la bomba de líquido refrigerador velocidad |
L/min | 2760 | 2760 |
| Poder principal vertical del motor que muele | Kilovatio | 3 | 3 |
| Velocidad giratoria vertical de la cabeza que muele | RPM | 1420 | 1420 |
| Dimensión de la máquina | milímetro |
2327×1792 ×2000 |
2522×2262 ×2210 |
| Peso de la máquina | Kilogramo | 3500 | 5300 |
Empaquetado del producto
