Tipo principal rotatorio rigidez universal de la rodilla de la fresadora X6232B alta
Detalles del producto
| Nombre de producto: | Rodilla-tipo principal rotatorio universal fresadora de X6232B | Tamaño de la mesa de trabajo: | 320x1320m m |
|---|---|---|---|
| Ranuras de T (N×W×D): | 3×18×80 milímetro | Máximo portador de la mesa de trabajo: | 500 kilogramos |
| Viaje longitudinal (manual/poder) X: | 800/780 milímetro | Viaje cruzado (manual/poder) Y: | 300/280 milímetro |
| viaje vertical (manual/poder) Z: | 410/400 milímetro | Poder del motor principal: | 7,5 kilovatios |
| Poder principal vertical del motor que muele: | 3Kw | Dimensión de la máquina: | 2327×1792×2000m m |
| Resaltar |
Tipo fresadora de la rodilla de X6232B,Tipo principal rotatorio fresadora de la rodilla,Fresadora de la cabeza rotatoria universal |
||
Descripción del producto

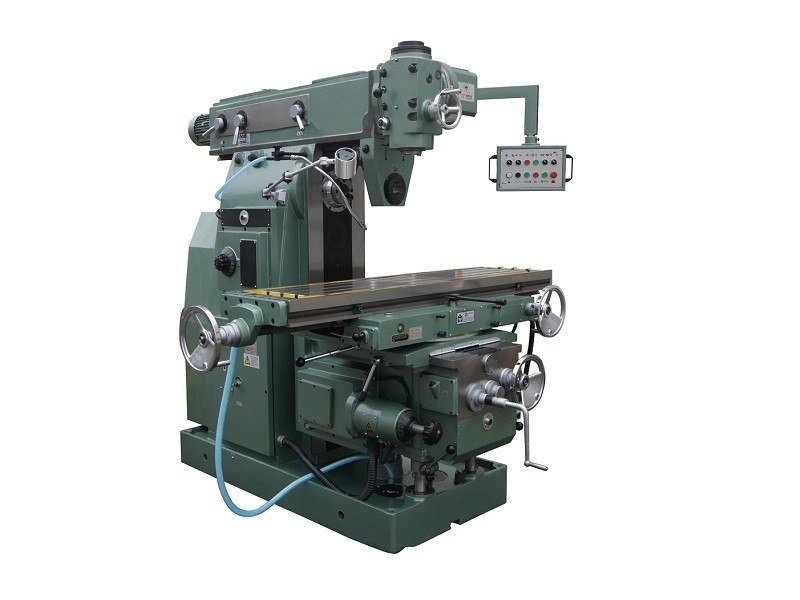

Alto rodilla-tipo principal rotatorio universal fresadora de la rigidez X6232B
Presentación del producto
El rodilla-tipo principal rotatorio universal fresadora de X6232B se basa en X6142 con una adición de caja de engranajes overarm y drived por un motor separado para mejorar el funcionamiento de la máquina. Como fresadora universal con la función básica de la fresadora y de él se puede instalar con una cabeza el moler rotatoria universal en overarm para trabajar como fresadora vertical. La manga del eje puede bajarse para arriba y a cooperado con el movimiento de la mesa de trabajo y también la perforación, golpeando ligeramente y acabar de agujerear incluso el agujero inclinado del taladro. Dos ejes drived por separado y bloqueado inter.
Montado con la cara, las fresas cilíndricas, laterales, biseladas y formadas, taladradora, cortadores aburridos, esta fresadora de la cabeza rotatoria universal son convenientes procesar diversa superficie plana, ranuras inclinded de la superficie, los agujeros y los engranajes en el objeto diverso. Equipado de los accesorios opcionales, tales como cabezal divisor y tabla rotatoria, la máquina puede ser aplicable al proceso versátil. Con alta rigidez, la exactitud y la eficacia, X6242B es una máquina-herramienta de la idea para trabajar a máquina, el mantenimiento y toolmaking.
Configuración de producto
| Specifictions principales |
Unidad |
X6232B | X6242 |
| Tamaño de la mesa de trabajo | milímetro | 320×1320 | 420×1800 |
| Ranuras de T (N×W×D) | milímetro | 3×18×80 | 3×18×90 |
| Máximo portador de la mesa de trabajo | Kilogramo | 500 | 800 |
|
Viaje longitudinal (Manual/poder) X |
milímetro | 800/780 | 1200/1180 |
| Viaje cruzado (poder manual) Y | milímetro | 300/280 | 360/350 |
|
viaje vertical (Manual/poder) Z |
milímetro | 410/400 | 470/450 |
| Ángulo de Max.rotary de la mesa de trabajo | ±45° | ±45° | |
|
El moler horizontal forma cónica del eje |
7:24: 00/ISO50# | 7:24: 00/ISO50# | |
|
El moler horizontal diámetro de agujero del eje |
milímetro | Φ29 | Ø29 |
| Distancia de la cara horizontal del eje que muele a la mesa de trabajo |
milímetro |
30 ~ 440 |
30 ~ 500 |
| Distancia del centro horizontal del eje que muele a armar |
milímetro |
155 |
201 |
| Eje que muele horizontal que lleva el diámetro |
milímetro |
Ф100 |
Ф100 |
|
El moler vertical diámetro de agujero del eje |
7:24 /ISO40# | 7:24 /ISO40# | |
|
El moler vertical forma cónica del eje |
milímetro | Ф20 | Ф20 |
| Distancia de la cara vertical del eje al centro horizontal del eje |
milímetro |
15 ~ 95 |
60 ~ 140 |
| Diámetro vertical del transporte del eje | milímetro | Ф95 | Ф95 |
| Distancia del movimiento vertical del eje | milímetro | 80 | 80 |
| Ángulo rotatorio de la cabeza que muele universal | 360° | 360° |
| Pasos horizontales de la velocidad del eje | pasos | 18 | 18 |
| Gama de velocidad horizontal del eje | RPM | 30 ~ 1500 | 30 ~ 1500 |
| Pasos verticales de la velocidad del eje | pasos | 12 | 12 |
|
Velocidad vertical del eje gama |
RPM | 52 ~ 1400 | 52 ~ 1400 |
| Pasos de la velocidad de alimentación | pasos | 18 | 18 |
| Gama de velocidad de alimentación: X longitudinal | mm/min | 15 ~ 750 | 22 ~ 1100 |
| Cruz Y | mm/min | 15 ~ 750 | 22 ~ 1100 |
| Z vertical | mm/min | 5,7 ~ 280 | 8,3 ~ 410 |
| Gama de velocidad rápida de alimentación: X longitudinal | mm/min | 2250 | 2400 |
| Cruz Y | mm/min | 2250 | 2400 |
| Z vertical | mm/min | 844 | 900 |
| Poder del motor principal | Kilovatio | 7,5 | 11 |
| Velocidad giratoria del motor principal | RPM | 960 | 960 |
| Poder del motor de alimentación | Kilovatio | 1,5 | 3 |
|
Rotación del motor de alimentación velocidad |
RPM | 960 | 1420 |
| Poder de la bomba de líquido refrigerador | Kilovatio | 0,12 | 0,12 |
|
Rotación de la bomba de líquido refrigerador velocidad |
L/min | 2760 | 2760 |
| Poder principal vertical del motor que muele | Kilovatio | 3 | 3 |
| Velocidad giratoria vertical de la cabeza que muele | RPM | 1420 | 1420 |
| Dimensión de la máquina | milímetro |
2327×1792 ×2000 |
2522×2262 ×2210 |
| Peso de la máquina | Kilogramo | 3500 | 5300 |
FAQ
Q1: ¿Cuánto tiempo garantice el período usted ofrece?
A1: Garantía de 12 meses después de la máquina a bordo.
Q2: ¿Qué servicios están disponibles durante el período de garantía?
A2: Piezas de reemplazo libres disponibles en la garantía Period.cost-value que substituye las piezas disponibles más allá de la acción y de la contestación de la garantía Period.quick para las preguntas técnicas en cualquier momento.
Q3: ¿Puede usted proporcionar el entrenamiento para las máquinas del CNC de la operación?
A3: Sí, entrenamiento libre en nuestra fábrica o ingeniero Overseas Service Available como requisitos de cliente (coste relativo llevado por el cliente.
Q4: ¿Puede usted proporcionar la máquina modificada para requisitos particulares o la máquina de propósito especial?
A4: Sí, proporcionamos los diferentes tipos que procesan las soluciones para los clientes, para cumplir diversos requisitos.
Q5: ¿Podemos visitar su fábrica antes de orden?
A5: Seguro, le acogemos con satisfacción con gusto para visitar nuestra fábrica en cualquier momento. ¡Cuanto más usted nos conoce, usted nos confía en más! Usted puede tan descanso asegurado en nuestros productos de calidad y nuestros mejores servicios.
