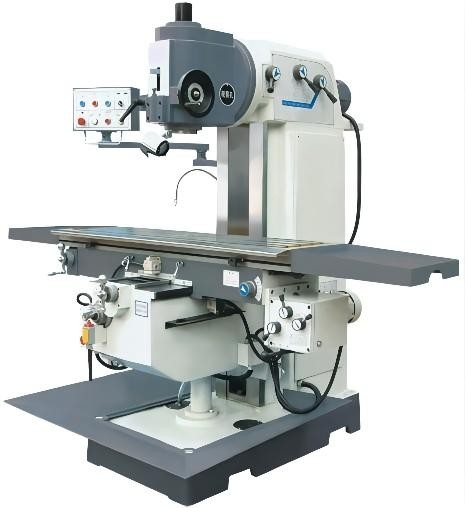

Tipo manual vertical de la rodilla del universal X5036 de la fresadora 360x1600m m
Detalles del producto
| Nombre de producto: | X5036 rodilla-tipo vertical fresadora | Tamaño de la mesa de trabajo: | 360x1600m m |
|---|---|---|---|
| Ranuras de T (N×W×D): | 3×18×80 milímetro | Máximo portador de la mesa de trabajo: | 500 kilogramos |
| Viaje longitudinal (manual/poder) X: | 1020/1000 milímetro | Viaje cruzado (manual/poder) Y: | 300/280 milímetro |
| viaje vertical (manual/poder) Z: | 410/400 milímetro | Poder del motor principal: | 7,5 kilovatios |
| Dimensión de la máquina: | 2307×2067×2096m m | Peso de la máquina: | 3370kg |
| Resaltar |
Tipo fresadora de la rodilla X5036,tipo fresadora de la rodilla de 360x1600m m,Fresadora de la rodilla manual universal |
||
Descripción del producto
Tipo vertical manual universal fabricante de la rodilla X5036 de la fresadora
Presentación del producto
X5036 el rodilla-tipo vertical fresadora es una máquina de fines generales que se puede utilizar en amplia gama. Montado con la cara, las fresas cilíndricas, laterales, biseladas y formadas, la máquina son convenientes procesar diversos pedazos del trabajo. Equipado de los accesorios opcionales, tales como tabla rotatoria y cabezal divisor, la máquina puede ser aplicable al proceso versátil. Es una máquina-herramienta ideal para trabajar a máquina el proceso, maintenance& toolmaking.
Configuración de producto
| Specifictions principales | Unidad | X5030C | X5036 | X5042 |
| Tamaño de la mesa de trabajo | milímetro | 300×1250 | 360×1600 | 420×1800 |
| Ranuras de T (N×W×D) | milímetro | 3×14×63 | 3×18×80 | 3×18×90 |
| Máximo portador de la mesa de trabajo | Kilogramo | 250 | 500 | 800 |
| Viaje longitudinal (manual/poder) X | milímetro | 800 | 1020/1000 | 1200/1180 |
| Viaje cruzado (manual/poder) Y | milímetro | 265 | 300/280 | 360/350 |
| viaje vertical (manual/poder) Z | milímetro | 410 | 410/400 | 470/450 |
| Ángulo de Max.rotary de la cabeza que muele vertical | ±45° | ±45° | ±45° | |
| Diámetro del cenador | milímetro | Ф22, Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| Distancia del centro del eje a la manera vertical de la guía | milímetro | 290 | 380 | 450 |
| Distancia del centro de la mesa de trabajo a la manera vertical de la guía | milímetro | 152 ~ 417 | 235 ~ 535 | 275 ~ 655 |
| Distancia de la nariz del eje a la superficie de la mesa de trabajo | milímetro | 60 ~ 470 | 60 ~ 460 | 40 ~ 510 |
| Forma cónica del agujero del eje | 7:24 No.40 | 7:24 No.50 | 7:24 No.50 | |
| Viaje de la canilla del eje | milímetro | 70 | 75 | 85 |
| Pasos de la velocidad del eje | pasos | 12 | 18 | 18 |
| Gama de velocidad del eje | r/min | 35 ~ 1600 | 30 ~ 1500 | 30 ~ 1500 |
| Pasos de la velocidad de alimentación | pasos | 12 | 18 | 18 |
|
Gama de velocidad de alimentación (X/Y/Z) |
milímetro minuto |
15 ~ 800 15 ~ 800 6 ~ 270 |
15 ~ 750 15 ~ 750 5,7 ~ 280 |
22 ~ 1100 22 ~ 1100 8,3 ~ 410 |
| Gama de velocidad rápida de alimentación (X/Y/Z) |
milímetro minuto |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| Poder del motor principal | Kilovatio | 4 | 7,5 | 11 |
| Poder del motor de alimentación | Kilovatio | 0,75 | 1,5 | 3 |
| Dimensión de la máquina | milímetro | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| Dimensión del paquete | milímetro | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| Peso de la máquina | Kilogramo | 1800 | 3370 | 4450 |
| Frecuencia del voltaje | V/Hz | 380/50 | 380/50 | 380/50 |
FAQ
Q1. ¿Cómo puedo conseguir una cita?
A. Leave nosotros masaje con sus requements y nosotros de la compra le contestará CUANTO ANTES. Y usted puede entrarnos en contacto con directamente por el encargado o el teléfono comercial.
Q2. ¿Puede usted proporcionar la máquina modificada para requisitos particulares o SPM (máquina de propósito especial)?
A. Sí, proporcionamos las soluciones elegantes del CNC para nuestro cliente, para aumentar eficacia.
Q3. ¿Puede usted proporcionar el entrenamiento para las máquinas del CNC de la operación?
A. Sí, el entrenamiento libre en nuestra fábrica está disponible.
Q4. ¿Cómo sobre su precio?
A. Send yo los detalles sobre lo que usted necesita, usted conseguirá el mejor precio de China. El precio es competitivo sobre el mundo.
Q5. ¿Cuál es sus términos de garantía?
A. Suministraremos un reemplazo para las piezas que demuestran ser defectuosas por un período de 12 meses, comenzando en el conocimiento de la máquina de fecha del embarque. La garantía extendida está disponible a la hora de compra.
Q6. ¿Cuál es plazo de expedición, y cuál es el paquete?
A. Normally plazo de expedición es cerca de 30-45 días. Todas nuestras máquinas del CNC se embalan con el paquete digno del mar.
