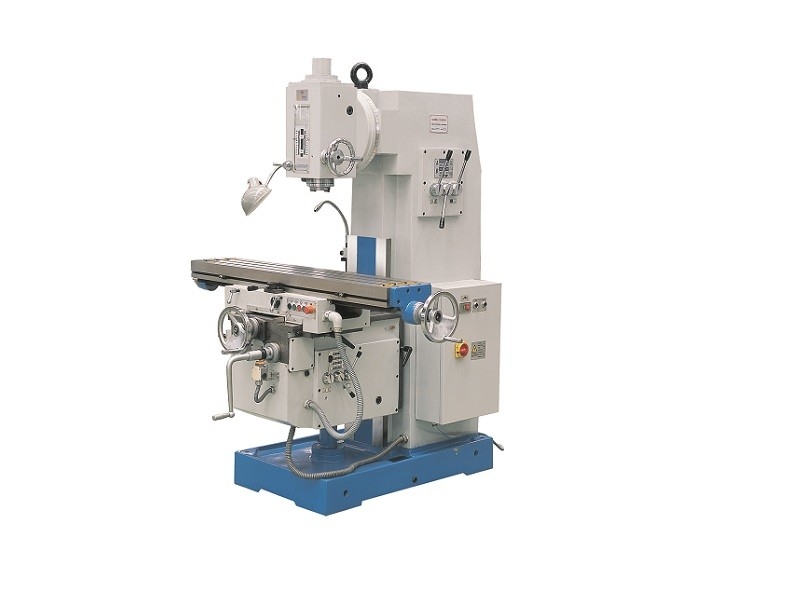

Tipo vertical alto universal de la rodilla de la rigidez X5030C de la fresadora
Detalles del producto
| Nombre de producto: | Rodilla-tipo vertical fresadora de X5030C | Tamaño de la mesa de trabajo: | 300x1250m m |
|---|---|---|---|
| Ranuras de T (N×W×D): | 3×14×63 milímetro | Máximo portador de la mesa de trabajo: | 250 kilogramos |
| Viaje longitudinal (manual/poder) X: | 800 milímetros | Viaje cruzado (manual/poder) Y: | 265 milímetros |
| viaje vertical (manual/poder) Z: | 410 milímetros | Poder del motor principal: | 4 kilovatios |
| Dimensión de la máquina: | 1750×1500×1800m m | Peso de la máquina: | 1800kg |
| Resaltar |
Alto tipo fresadora de la rodilla de la rigidez,Tipo fresadora de la rodilla de X5030C,Fresadora de la rodilla vertical universal |
||
Descripción del producto
Alto rodilla-tipo vertical universal fresadora de la rigidez X5030C
Presentación del producto
La fresadora de la rodilla vertical de X5030C es una máquina-herramienta versátil con una amplia gama de aplicaciones. La máquina se equipa de las fresas planas, de las fresas cilíndricas, de las fresas laterales, de las fresas oblicuas y de formar las fresas, que son convenientes para procesar diversos objetos. Equipado de los accesorios opcionales, la máquina se puede aplicar a una variedad de proceso. La caja de cambios principal del eje es lubricada por una bomba cicloide para asegurarse de que los engranajes están refrescados y lubricados bien. Todos los pares del tornillo de los carriles y de la bola de la alimentación centralmente son lubricados por los engrasadores manuales.
Configuración de producto
| Specifictions principales | Unidad | X5030C | X5036 | X5042 |
| Tamaño de la mesa de trabajo | milímetro | 300×1250 | 360×1600 | 420×1800 |
| Ranuras de T (N×W×D) | milímetro | 3×14×63 | 3×18×80 | 3×18×90 |
| Máximo portador de la mesa de trabajo | Kilogramo | 250 | 500 | 800 |
| Viaje longitudinal (manual/poder) X | milímetro | 800 | 1020/1000 | 1200/1180 |
| Viaje cruzado (manual/poder) Y | milímetro | 265 | 300/280 | 360/350 |
| viaje vertical (manual/poder) Z | milímetro | 410 | 410/400 | 470/450 |
| Ángulo de Max.rotary de la cabeza que muele vertical | ±45° | ±45° | ±45° | |
| Diámetro del cenador | milímetro | Ф22, Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| Distancia del centro del eje a la manera vertical de la guía | milímetro | 290 | 380 | 450 |
| Distancia del centro de la mesa de trabajo a la manera vertical de la guía | milímetro | 152 ~ 417 | 235 ~ 535 | 275 ~ 655 |
| Distancia de la nariz del eje a la superficie de la mesa de trabajo | milímetro | 60 ~ 470 | 60 ~ 460 | 40 ~ 510 |
| Forma cónica del agujero del eje | 7:24 No.40 | 7:24 No.50 | 7:24 No.50 | |
| Viaje de la canilla del eje | milímetro | 70 | 75 | 85 |
| Pasos de la velocidad del eje | pasos | 12 | 18 | 18 |
| Gama de velocidad del eje | r/min | 35 ~ 1600 | 30 ~ 1500 | 30 ~ 1500 |
| Pasos de la velocidad de alimentación | pasos | 12 | 18 | 18 |
|
Gama de velocidad de alimentación (X/Y/Z) |
milímetro minuto |
15 ~ 800 15 ~ 800 6 ~ 270 |
15 ~ 750 15 ~ 750 5,7 ~ 280 |
22 ~ 1100 22 ~ 1100 8,3 ~ 410 |
| Gama de velocidad rápida de alimentación (X/Y/Z) |
milímetro minuto |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| Poder del motor principal | Kilovatio | 4 | 7,5 | 11 |
| Poder del motor de alimentación | Kilovatio | 0,75 | 1,5 | 3 |
| Dimensión de la máquina | milímetro | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| Dimensión del paquete | milímetro | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| Peso de la máquina | Kilogramo | 1800 | 3370 | 4450 |
| Frecuencia del voltaje | V/Hz | 380/50 | 380/50 | 380/50 |
