Lugar de origen:
China
Nombre de la marca:
HD M&E
Certificación:
ISO certification
Número de modelo:
XK6042
El video

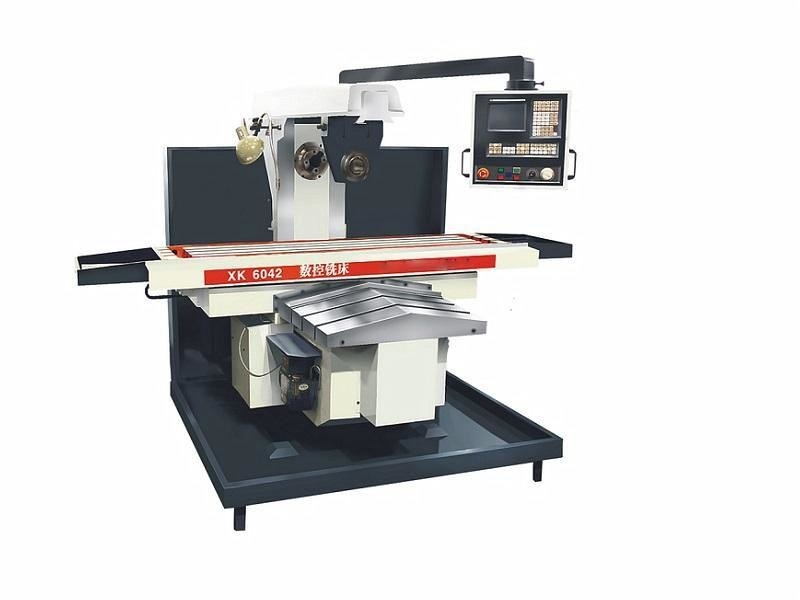

Rodilla-tipo FRESADORA de la alta precisión del CNC de la fresadora XK6042
Presentación del producto
Esta máquina es un Rodilla-tipo horizontal fresadora del CNC con alta rigidez estructural y estabilidad exacta. Equipado de un sistema de alto rendimiento del CNC, puede realizar la alimentación coordinada de las coordinadas de X, de Y y Z. La máquina-herramienta tiene funciones completas, el alto nivel de automatización, la operación simple y funcionamiento confiable.
Esta máquina-herramienta es conveniente para la pieza única y la producción en masa de diversas partes con formas complejas y requisitos de la alta precisión, tales como levas, prototipos, perfilado, surcos arqueados, etc. Es ampliamente utilizada en diversas industrias de trabajar a máquina.
Configuración de producto
| Artículo | Unidad | XK6045 | XK6042 |
| Tamaño de la mesa de trabajo | milímetro | 450×1800 | 420×1800 |
| Ranura de T (N×W×D) | milímetro | 5×18×80 | 3×18×100 |
| Máximo portador de la mesa de trabajo | Kilogramo | 750 | 750 |
| Viaje de Longitudianl de la mesa de trabajo (X eje) | milímetro | 1100 | 1100 |
| Viaje cruzado de la mesa de trabajo (Eje de Y) |
milímetro | 350 | 400 |
| Viaje vertical de la mesa de trabajo (Eje de Z) |
milímetro | 375 | 375 |
| Forma cónica del agujero del eje | 7:24 No.50 | 7:24 No.50 | |
| Diámetro del cenador | milímetro | Φ50 | Φ50 |
| Viaje máximo de la canilla del eje | milímetro | / | / |
| Distancia del extremo del eje a la superficie de la mesa de trabajo | milímetro | 95 ~ 465 | 125 ~ 500 |
| (centro del eje) | (centro del eje) | ||
| Distancia de la vía guía vertical para orientar el centro | milímetro | / | / |
| Distancia de la vía guía vertical al centro del worktalbe | milímetro | 304 ~ 654 | 350 ~ 750 |
| Distancia del eje centro a armar |
milímetro | 182 | 200 |
| Pasos de la velocidad del eje | strps | 20 | 18 |
| Gama de velocidad del eje | r/min | 18 ~ 1400 | 30 ~ 1500 |
| Poder del motor principal | Kilovatio | 11 | 11 |
| Velocidad giratoria del motor principal | r/min | 1460 | 960 |
| Gama de velocidad de alimentación: X/Y/Z longitudinal |
mm/min | 5 ~ 2000 | 5 ~ 2000 |
| mm/min | 5 ~ 2000 | 5 ~ 2000 | |
| mm/min | 5 ~ 1000 | 5 ~ 1000 | |
| Gama de velocidad rápida de alimentación: X longitudinal | mm/min | 4000 | 4000 |
| Cruz Y | mm/min | 3000 | 3000 |
| Z vertical | mm/min | 2000 | 2000 |
| Colocación de exactitud | milímetro | 0.025/300 | 0.025/300 |
| Colocar exactitud de nuevo | milímetro | 0,015 | 0,015 |
| Dimensión de la máquina | milímetro | 2250×2260×2047 | 2500×2600×2047 |
| Peso de la máquina | Kilogramo | 5500 | 5100 |
