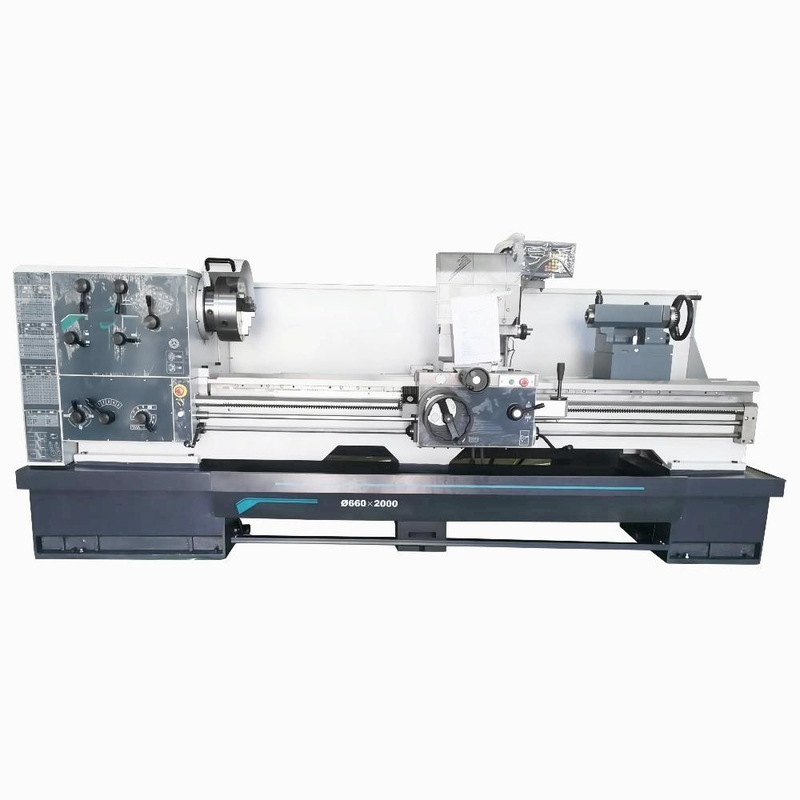

Máquina media manual del torno de la máquina CDS6150C CDS6250C Gap del torno que rosca
Detalles del producto
| Nombre de producto: | Máquina horizontal del torno de CDS6150C/CDS6250C usada para los diversos procesos de torneado | Diámetro máximo del oscilación sobre cama: | Ø500mm |
|---|---|---|---|
| Diámetro de Max.swing sobre diapositiva cruzada: | Ø290mm | Diámetro de Max.swing en hueco: | —/Ø760mm |
| Longitud máxima del objeto: | 750/1000/1500/2000/3000m m | Longitud que corta máxima: | 700/950/1450/1950/2950m m |
| Diámetro interior de eje: | Ø105 (barra permisible diameter≤Ø103) milímetro | Gamas de velocidad del eje: | 26-1700 (16 velocidades) RPM |
| Poder del motor del eje: | 7,5 (10 HP) kilovatios | Diámetro de la canilla del residuos de mezcla: | Ø75mm |
| Resaltar |
Máquina manual del torno que rosca,Máquina media del torno que rosca,Máquina media del torno de Gap |
||
Descripción del producto
Tipo manual máquina de CDS6150C/CDS6250C del torno de Gap de la talla media del hilo que trabaja a máquina
Presentación del producto
Los tornos ordinarios de la serie del CD-s tienen una forma plana de ángulo recto popular con las piernas delanteras y traseras anchas. La cama ha experimentado
superficie de alta frecuencia que apaga y que muele, con una dureza de amortiguamiento de G50. El engranaje del headbox ha experimentado de alta frecuencia
el amortiguamiento y el pulido de la precisión de los dientes, y la exactitud del engranaje pueden alcanzar llano 7. La exactitud dimensional de las piezas
procesado en esta máquina puede alcanzar IT7 llano, y la aspereza superficial puede alcanzar el nivel 1,6.
Configuración de producto
| Modelo del producto | UNIDAD | CDS6150C | CDS6250C | CDS6156C | CDS6256C | CDS6166C | CDS6266C | |
| especificación | ||||||||
| Diámetro máximo del oscilación sobre cama | milímetro | Ø500 | Ø560 | Ø660 | ||||
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø290 | Ø350 | Ø440 | ||||
| Diámetro de Max.swing en hueco | milímetro | — | Ø760 | — | Ø800 | — | Ø870 | |
| Longitud en hueco | milímetro | — | 280 | — | 280 | — | 280 | |
| Longitud máxima del objeto | milímetro | 750/1000/1500/2000/3000 | ||||||
| Longitud que corta máxima | milímetro | 700/950/1450/1950/2950 | ||||||
| Eje | ||||||||
| nariz del eje | D8 | |||||||
| Diámetro interior de eje | milímetro | Ø105 (diámetro permisible ≤Ø103 de la barra) | ||||||
| Tamaño de la tirada | milímetro | Ø315 | ||||||
| Forma cónica del diámetro interior de eje | 110 mm/1: 20 | |||||||
| Esfuerzo de torsión de Max.Spindle | Nanómetro | 1100 | ||||||
| Gamas de velocidad del eje | RPM | 26-1700 (16 velocidades) | ||||||
| Altura del centro del eje | milímetro | 250 | 280 | 325 | ||||
| Poder del motor del eje | kilovatio | 7,5 (10 HP) | ||||||
| Residuos de mezcla | ||||||||
| Diámetro de la canilla del residuos de mezcla | milímetro | Ø75 | ||||||
| Viaje de la canilla del residuos de mezcla | milímetro | 150 | ||||||
| Forma cónica de la canilla del residuos de mezcla | TA No.5 | |||||||
| Feeds&Threads (tornillo métrico del *inch del tornillo) | ||||||||
| Alimentación longitudinal | 0.044-1.48〜 *0.044 0,148 in/rpm de mm/rpm (45 clases) (45 clases) | |||||||
| Alimentación cruzada | 0.022~0.74mm/rpm (45 clases) *0.031-0.092 in/rpm (45 clases) | |||||||
| Hilos métricos | milímetro | 0.5-80 (73 clases de las clases *53) | ||||||
| Hilos modulares | milímetro | 0.5-40 (45 clases de las clases *66) | ||||||
| Hilos de la pulgada | TPI | 7/16-80 (47 clases de las clases *47) | ||||||
| Hilos diametrales de la echada | DP | 7/8~160 (47 clases de las clases *48) | ||||||
| Poste de la herramienta | ||||||||
| Tamaño de la caña de Max.tool | milímetro | 25X25 | ||||||
| Viaje de la diapositiva superior | milímetro | 150 | ||||||
| dimensiones de la máquina (L*W*H) |
milímetro | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Peso de la máquina | kilogramo | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
| Configuraciones estándar | |
| tirada 3-Jaw | cubierta del tornillo de posicionamiento |
| Centro fijo del residuos de mezcla | poste de la herramienta 4-way |
| Freno de pie | Juego de herramientas estándar |
| Resto constante (≥1500mm disponibles) | |
| Resto del seguidor (≥1500mm disponibles) | |
| Configuraciones opcionales | ||
| tirada 4-Jaw | Poste transformista de la herramienta | |
| Guardia de la tirada | Guardia del poste de la herramienta | |
| Guardia de chapoteo posterior | Centro vivo del residuos de mezcla | |
| Placa frontal | Dial del hilo | |
| Placa de la impulsión | accesorio de Forma-torneado | |
| DRO | Parada del carro | |
| Cojines ajustables | Pernos de ancla |
|
| Centro del eje y manga de centro | ||
| Resto constante del rest&Follow (≤1000mm disponibles) |
||
