Lugar de origen:
China
Certificación:
CE ISO
Número de modelo:
CDS6166B/CDS6266B
El video
El video
El video
El video

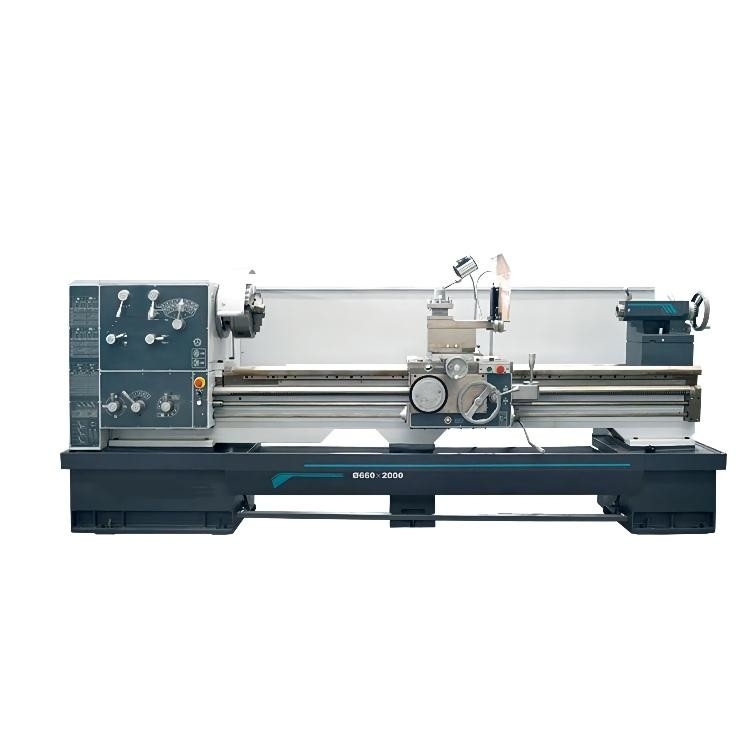

Torno convencional del banco del metal del torno de CDS6166B/CDS6266B China Dalian en venta
Presentación del producto
1. tales máquinas del torno son capaces de diversos usos de torneado, utilizado principalmente para la superficie cilíndrica de la forma cónica de la cara de la identificación y de O.D. y otras piezas que ofrece la superficie giratoria.
2. tal máquina del torno es conveniente para la cara que da vuelta, acanalando, dividiendo, la perforación y la otra métrica popular, pulgada, módulo e hilo diametral de la echada.
3. tal máquina del torno es perfectamente conveniente para las pequeñas tiendas de mantenimiento de la instalación y de la maquinaria de producción del valume, y puede trabajar a máquina una gama de materiales, incluyendo el acero, el arrabio y los metales no ferrosos.
Características principales
1. Con el certificado del CE, con GAP;
2. Cabeza del eje: D8;
3. Anchura del carril de guía: 394m m
4. Dureza del carril de guía: HRC50, Depth1.5mm
5. Amortiguamiento de alta frecuencia (dureza HRC50)
6. tirada 3-jaw y tirada de 4 mandíbulas: Tipo juntado Direct
7. La máquina del torno se equipa de la rueda zurda y de la rueda derecha;
8. Con el embrague mecánico y el frenado mecánico;
9. opcional: embrague electromágnetico, DRO y así sucesivamente.
| Configuraciones estándar | |

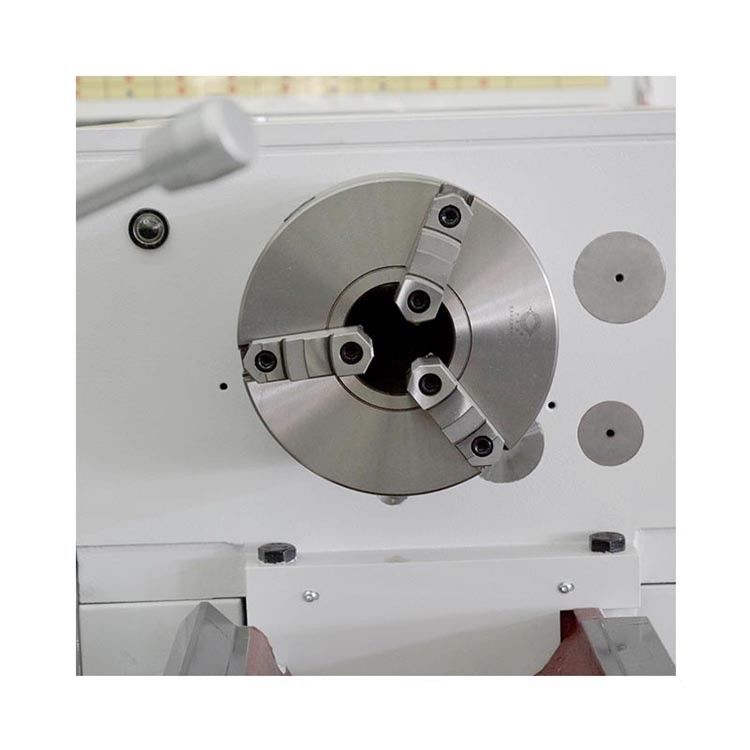

| tirada 3-Jaw | cubierta del tornillo de posicionamiento |
| Centro fijo del residuos de mezcla | poste de la herramienta 4-way |
| Freno de pie | Juego de herramientas estándar |
| Resto constante (≥1500mm disponibles) | |
| Resto del seguidor (≥1500mm disponibles) | |
| Configuraciones opcionales | ||
| tirada 4-Jaw | Poste transformista de la herramienta | |
| Guardia de la tirada | Guardia del poste de la herramienta | |
| Guardia de chapoteo posterior | Centro vivo del residuos de mezcla | |
| Placa frontal | Dial del hilo | |
| Placa de la impulsión | accesorio de Forma-torneado | |
| DRO | Parada del carro | |
| Cojines ajustables | Pernos de ancla |
|
| Centro del eje y manga de centro | ||
| Resto constante del rest&Follow (≤1000mm disponibles) | ||
Configuración de producto
| Modelo del producto | UNIDAD | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| especificación | ||||||||
| Diámetro máximo del oscilación sobre cama | milímetro | Ø500 | Ø560 | Ø660 | ||||
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø290 | Ø350 | Ø440 | ||||
| Diámetro de Max.swing en hueco | milímetro | — | Ø760 | — | Ø800 | — | Ø870 | |
| Longitud en hueco | milímetro | — | 280 | — | 280 | — | 280 | |
| Longitud máxima del objeto | milímetro | 750/1000/1500/2000/3000 | ||||||
| Longitud que corta máxima | milímetro | 700/950/1450/1950/2950 | ||||||
| Eje | ||||||||
| nariz del eje | D8 | |||||||
| Diámetro interior de eje | milímetro | Ø82 (diámetro permisible ≤Ø80 de la barra) | ||||||
| Tamaño de la tirada | milímetro | Ø250 | Ø315 | |||||
| Forma cónica del diámetro interior de eje | 90 mm/1: 20 | |||||||
| Esfuerzo de torsión de Max.Spindle | Nanómetro | 1100 | ||||||
| Gamas de velocidad del eje | RPM | 26-2000 (16 velocidades) | ||||||
| Altura del centro del eje | milímetro | 250 | 280 | 325 | ||||
| Poder del motor del eje | kilovatio | 7,5 (10 HP) | ||||||
| Residuos de mezcla | ||||||||
| Diámetro de la canilla del residuos de mezcla | milímetro | Ø75 | ||||||
| Viaje de la canilla del residuos de mezcla | milímetro | 150 | ||||||
| Forma cónica de la canilla del residuos de mezcla | TA No.5 | |||||||
| Feeds&Threads (tornillo métrico del *inch del tornillo) | ||||||||
| Alimentación longitudinal | 0.044-1.48〜 *0.044 0,148 in/rpm de mm/rpm (45 clases) (45 clases) | |||||||
| Alimentación cruzada | 0.022~0.74mm/rpm (45 clases) *0.031-0.092 in/rpm (45 clases) | |||||||
| Hilos métricos | milímetro | 0.5-80 (73 clases de las clases *53) | ||||||
| Hilos modulares | milímetro | 0.5-40 (45 clases de las clases *66) | ||||||
| Hilos de la pulgada | TPI | 7/16-80 (47 clases de las clases *47) | ||||||
| Hilos diametrales de la echada | DP | 7/8~160 (47 clases de las clases *48) | ||||||
| Poste de la herramienta | ||||||||
| Tamaño de la caña de Max.tool | milímetro | 25X25 | ||||||
| Viaje de la diapositiva superior | milímetro | 150 | ||||||
| dimensiones de la máquina (L*W*H) |
milímetro | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Peso de la máquina | kilogramo | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
FAQ
1. ¿Cuál es su cantidad de orden mínima?
La cantidad de orden mínima es 1 fijado.
2. ¿Cómo está el término del pago de su compañía?
El término del pago es T/T o L/C. general.
3. ¿Podría usted por favor me dice sobre la garantía?
La garantía es 1 año.
4. ¿Usted tiene CE u otro certificado?
CE e ISO9001.
¿6.When es plazo de expedición?
Entrega que en el plazo de 60 días recibió después su pago.
